В древние времена, помню, практиковалось "дожигание" полусгоревшего контроллера, чтобы он совсем отмер. Но никто не гарантирует, что не станет ещё хуже.

Там все 14 или сколько-то портов мертвые.

Добавлено спустя 1 минуту 53 секунды:

Ага помню тоже так делали ))))

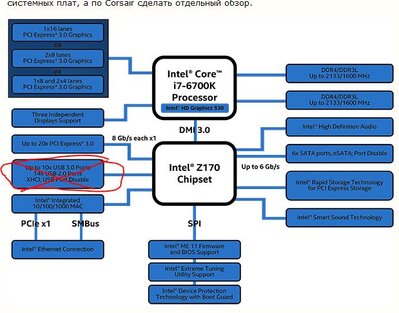

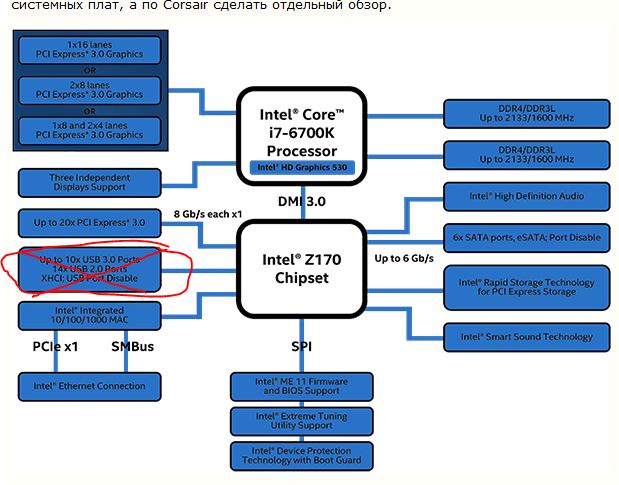

Но тогда это были чипы на материнке отдельные. Тут он в южном мосту. Отомрет весь чипсет скорее. ))

Я посмотрел на плтах с S775 сокетом, у некоторых в бивисе есть вкл/вылд USB контроллера, а вот на новых практически такого нет, только Управление портами, что мы уже скриншотили, и то даже эта менюшка не у всех есть..
И понятно почму - РS/2 тоже не на многих платах есть.

Добавлено спустя 4 минуты 17 секунд:
Как я уже говорил ранее что на одной плате с Z68 тоже ЮСБ померли, и проблему рашали заменой чипсета. Повезло что был чипсет живой с другой убитой мамки и всё что нужно для перпайки. Собрали из двух один.

Кто-нибудь понял как обновить GOP VBT и OROM VBIOS? Инструкция есть?
У меня на чипсете H310 пишет так:
RAW GOP VBT SKYLAKE - 221
OROM VBIOS CoffeeLake - 1040
Но я ничего не понял, из какой папки мне брать нужные файлы? Можно ли повысить GOP VBT Version 221-->228?
Можно ли повысить OROM VBIOS Version 1040-->1025? или только на 1019 можно?
И как это сделать? в сопроводительном doc файле только одна строчка "use CloneVBT" и все.
Что означает грозное предупреждение "Files GOP VBT & OROM VBIOS should be pre-configured"?
Если этого не сделать то будет кирпичь? И как их конфигурировать?

Подскажу по обновлению OROM, а про GOP пусть подскажет кто-нибудь, кто знает больше моего.

Во-первых, возможно, это не нужно. т.к. OROM не используется, если отключён CSM. Т.е., если у вас не включена легаси-загрузка, то нет смысла трогать оромки.

Сначала читаем в шапке - "Перенос настроек OROM Intel VBIOS"

Согласно Table VBT OROM VBIOS Version and Size.docx оромку 1040 можно безболезненно обновить до 1046, т.к. у них одинаковый размер VBT.
Обновление до других версий, у которых размер VBT отличается, не гарантировано, и требует ручного переноса настроек VBT (примерно как описано в материале "Перенос настроек OROM Intel VBIOS", но не автоматически "сохранил-загрузил", а нудно руками в IBMP переносить настройки)

Т.е. я просто беру готовый файл skl_1046.dat переименовываю в vbiosskl.dat и закидываю в UBU и на этом все?

Т.е. вы читаете "Перенос настроек OROM Intel VBIOS", переносите настройки из старой оромки в новую и кладёте полученный готовый файл под именем vbiosskl.dat к UBU, да.

А т.е. настройки всетки придется переносить по этой страшной инструкции А с GOP вероятно это все тоже связано. У меня сейчас EFI GOP Driver SKL-AML - 9.0.1085 и мне UBU предложила его обновить на 9.0.1111 хотя вроде это уже надо менять и GOP VBT c 221 на 228 и там тоже походу надо что-то переносить

Разумеется, в UBU же написано "UBU does not transfer settings, the user is supposed to do."
Т.е. есть оромка с настройками, выдранная из текущего биоса и есть новая оромка без настроек.

Так я всетки не понял, если я просто обновлю один EFI GOP Driver c 9.0.1085 на 9.0.1111 как мне предлагает UBU не трогая все остальное, т.е. ни OROM ни GOP VBT я не получу кирпич?

Я думаю, просто изображения со встройки не будет в случае фейла. Это не кирпич, т.к. вопрос решается втыканием дискретки.
И UBU честно предупреждает, что описанный исход вероятен, если не апнуть GOP VBT.

Собственно у меня так и было когда-то, чёрный экран со встройки, т.к. GOP апнулся, а GOP VBT осталась 221 версии (согласно приложенному документу для GOP => 1091 требуется GOP VBT 228)

Понял, спасибо, что предупредили, значит ничего трогать не буду, до выяснения, тем более по GOP VBT не понятно как настройки выковыривать да и OROM в моем случае походу через hex'сы всякие вытаскивать

Утро доброе!, Подскажите пожалуйста - как можно при необходимости включить manufacture mode(enabled)- если выключил?

Предисловие: "собрал" себе прошку для Гигабайта(z390 - Последний csMe 12.*+ через убу докинул последний микрокод для своего камня.

Последовательно всё прошил,проверил на работоспособность. И решил залочить регион. fpt -closemnf.

Где и как можно для себя оставить удобную лазейку -что бы иметь доступ к полной записи регионов- только когда это необходимо, т.е сделать обратную операцию?...а потом если надо, опять выключить.

Сейчас я могу откатится без проблем в Manufacture Enabled, в Dual bios- режиме, прошив сразу 2 микросхемы целиком - с резервной. Но как это можно сделать на текущем биосе, более лаконично и быстро-без лишних телодвижений, и лишней записи в микросхему?

Однократно (до перезагрузки) можно разблокировать регион ME, включив скрытую опцию (способ 6)

После setup_var 0x7c2 0x01 - я "окирпичился" после перезагрузки, видимо надо было рестартить Me? - а не просто перезагружатся??

p.s Сбросил,загрузился. Где я чего не так сделал? -может не тот модуль экстрактнул, или ещё что?

После перезагрузки версия ME будет 0.0.0.0 (в биосе), что означает её отключение. Возможно, не все платы это нормально переносят, так же, как, например, не все платы работают при включении известного HAP-бита.

dart_raiden - Вам большое спасибо!, за ваше время и помощь!, если оставить последствия редактирования "на лету". Manufacture mode в disabled- влияет как то на функциональность me? и стабильность системы?,или это просто лок, и всё? - может стоит вернуть обратно?

C своей картинкой я разобрался,по не внимательности прописал 0x1 - а в посте написал верно)), регион проверен meinfo- и тестами memanuf, на работоспособность -passed

setup_var в shell, значение меняется, как и должно, а после рестарта возвращается обратно, но есть другое, на короткое время пропадает после перезагрузки модуль TPM- в биосе-его видимость,вероятно надо делать ресет системы,а не рестарт...или это связано с тем что эмуляция криптомодуля - зависит от me и лучше не ковырять значения))).

Жаль конечно, как выключить и закрыть manufacture mode- статьи есть-и зачем это нужно,то-же понятно,а вот как удобно это дело разворачивать обратно, для пользователя- (((-нету.

Можно конечно сразу 2 микросхемы шить,но больно это не удобно. в Гигабайте при выходе новой прошивки,а там полный дамп, будут неудобства на текущей микросхеме..т.к Efiflash- чуть что, шьёт целиком, и me регион, в том числе.

При выходе новой прошивки можно прошить от неё только регион BIOS (ключ ком.строки -BIOS) через FPT, а не весь файл.
ME обновлять через FWUpdate по мере появления новых версий на win-raid.

fTPM реализуется средствами ME, логично, что он отключается.

а кстати... нельзя ли добавить поддержку/эмуляцию ТПМ туда, где его из коробки нет (лга1155)? например, модулем DXE из новых платформ? ну как поддержку НВМЕ бута делали?

А ME 11-й версии на старые платформы вы как собираетесь портировать? Весь банкет организует Management Engine, а не прошивка.

Ажиотаж, который сейчас поднят насчёт TPM и Windows 11, преждевременен. Майки ещё сами до конца не определились с требованиями.
