"Устройство файла UEFI BIOS"
Часть 1 Часть 1.5 Часть 2

"Устройство NVRAM в UEFI-совместимых прошивках"
Часть 1 Часть 2 Часть 3 Часть 4

"Модификация UEFI BIOS в UEFI Tool"
Часть первая: знакомство с UEFITool
Часть вторая: полезные модификации

UEFI утилиты
Еще редактор
UEFI BIOS Editor

Скачать последнюю поделу MEGA

Все изменения lдо v1.79.17 тут


[1.79.3]
Начиная с данной сборки УБУ, для кореектной работы МСЕ теперь требуется Python v3.7 или вышг.
Также следует установить 2 библиотеки:
- pip install colorama
- pip install pltable

[1.75]
Куча нововведений в папках Интел
[1,72]
MMTool
К сожалению, невозможно предугадать какой муму отработает корректно. Поэтому используйте 2 разные версии мумутула - 5.0.0.7 как "mmtool_a4.exe" и 5.2.0.2x+ как "mmtool_a5.exe"
Использование только одной версии не пригодно для многих бивисов на Aptio.
[1.71]
VROC
Для обновления VROC with VMD требуется 2 файла, пример в папке Intel\VROC
Штатные файлы RAID и sSATA укладываются, как обычно, в папку RSTe.
MMTool
Заложена поддержка 2-ух различных версий MMTool на перспективу. На данный момент используется одна версия, рекомендуется 5.0.0.7. Переименовать как "mmtool_a4.exe"

[1.70]
IRST/IRST(e)
Начиная с версии 1.70 пользователь самостоятельно подбирает нужные версии файлов для создания RAID массивов.

[Предыдущие версии]
1.69.xx и ранние выпуски
Больше не поддерживается и тема не поднимается
Посмотреть все изменения можно на сайте Win-Raid
Скачать UEFI BIOS Updater
Для описалки

ME (Обсуждение), FW и Утилиты
Микрокоды (Обсуждение)
UBU: Микрокоды CPU - МикроFAQ "Готовим сами"

Скачать последние версии на GitHub:
MEAnalyzer | MCExtractor | CPU микрокоды

02.01.2019 - В коллекцию добавлены VBIOS + BSF SKL/KBL 1062

Перенос настроек OROM Intel VBIOS - Новая редакция
Перенос настроек OROM Intel VBIOS - Старая редакция

23.10.2021 GOPUpd v1.9.6.5.k_mod_v0.4.9 - Добавление/обновление EFI GOP Driver для видеокарт на базе AMD и NVIDIA

1) В послденее время опять участились жалобы на наличии вируса в пакете UBU, якобы МСЕ,ехе содержит вирус. Поэтому принято решение, что вместо ехе файла теперь будет py исхотдный Пайтона. Чтобы была корректная работа с микодами вам необходимо установить пакет Ptyhon версии 3.7 или выше. А также две библиотеки:
- colorama
- PLTable
Как это сделать уаказано на ГитХабе в репе МСЕ.
Вы можете юзать м ехе файл, но скачивать его будете самостоятельно.
Если установите Пайтон то у вас появится возможность юзать другие приложения на Пайтон, которых очень много.
2) Все архивы с файлами теперь здесь https://mega.nz/#F!MSRDxSqR!5etS-te7ZqRQX9Zb25es_A
3) На данный момент рекомендуется использовать UEFITool v0.25.0 (и не выше), до выяснения

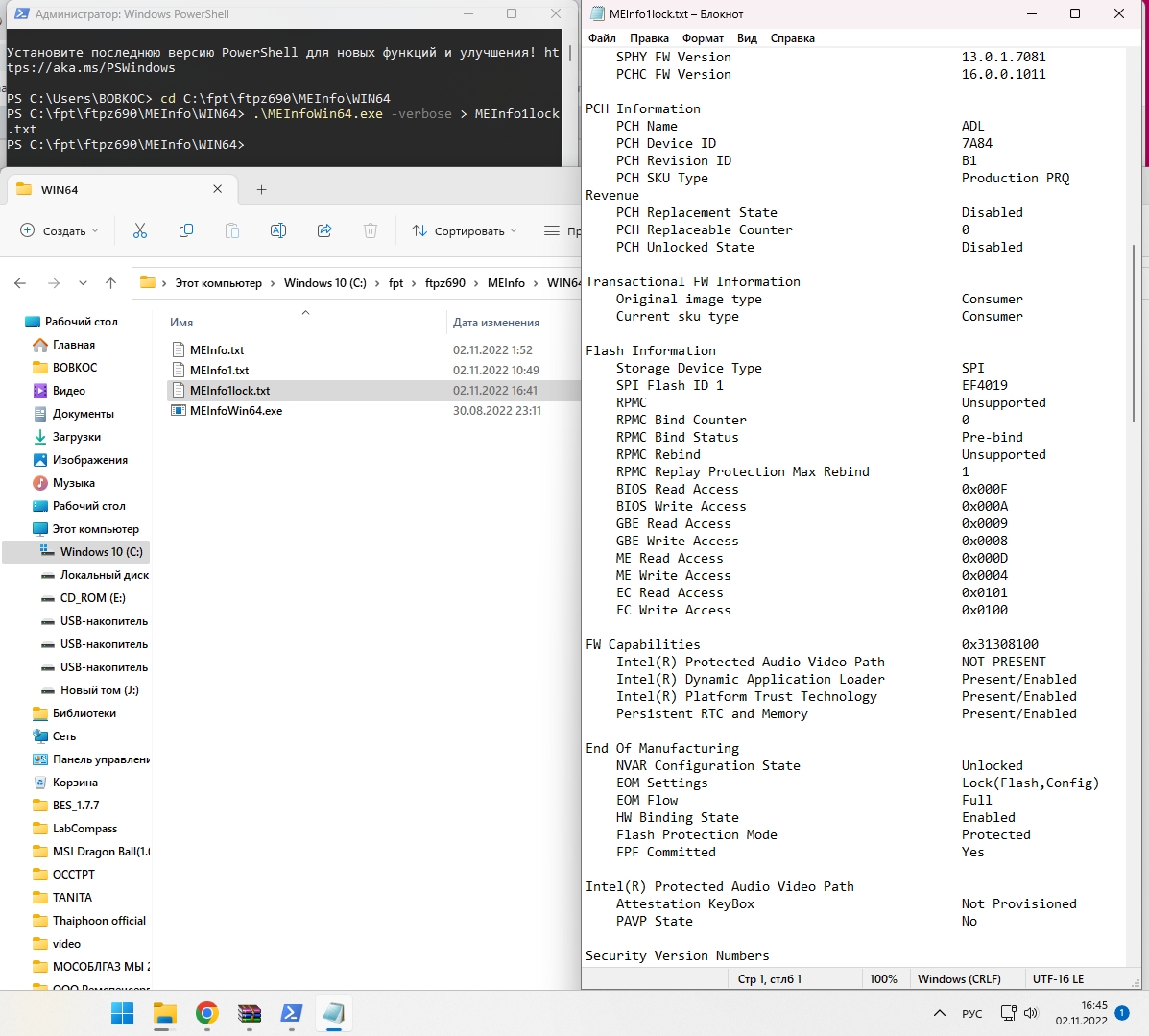

Intel (R) ME Info Version: 16.0.15.1554
Copyright (C) 2005 - 2021, Intel Corporation. All rights reserved.

General FW Information
FW Status Register1 0x90000245
FW Status Register2 0x39850106
FW Status Register3 0x00000020
FW Status Register4 0x00004000
FW Status Register5 0x00000000
FW Status Register6 0x40000000

Current FW State Normal
Flash Partition Table Valid
FW Memory State CM0 with UMA
FW Initialization Complete
BUP Loading state Success
FW Error Code No Error
FW Mode Of Operation Normal
SPI Flash Log Not Present
FW Loading Phase BringUp
FW Loading Phase Status CM0_MKHI_HANDLER_STOP
ME File System Corrupted No
RPMC status OK


Platform Type Desktop
FW Image Type Production
Last ME Reset Reason Other
BIOS Boot State Post Boot
Boot Critical Code Redundancy Disabled
Current Boot Partition 1
Factory Defaults Restoration Status Disabled
Factory Defaults Recovery Status Enabled
Firmware Update OEM ID 00000000-0000-0000-0000-000000000000
Intel(R) ICPS SW SKUing Eligible Disabled
Crypto HW Support Enabled
Intel(R) ISH Power State Disabled
OEM Tag 0x00
FW Update State Enabled
TLS State Enabled
CSME Measured Boot to TPM Disabled
BIOS Recovery State Disabled

Intel(R) ME Code Versions
BIOS Version F20
MEI Driver Version 2131.1.4.0
FW Version 16.0.15.1518 H Consumer

IUPs Information
PMC FW Version 160.2.0.1030
NPHY FW Version 13.52.208.7219
SPHY FW Version 13.0.1.7081
PCHC FW Version 16.0.0.1011

PCH Information
PCH Name ADL
PCH Device ID 7A84
PCH Revision ID B1
PCH SKU Type Production PRQ Revenue
PCH Replacement State Disabled
PCH Replaceable Counter 0
PCH Unlocked State Disabled

Transactional FW Information
Original image type Consumer
Current sku type Consumer

Flash Information
Storage Device Type SPI
SPI Flash ID 1 EF4019
RPMC Unsupported
RPMC Bind Counter 0
RPMC Bind Status Pre-bind
RPMC Rebind Unsupported
RPMC Replay Protection Max Rebind 1
BIOS Read Access 0x000F
BIOS Write Access 0x000A
GBE Read Access 0x0009
GBE Write Access 0x0008
ME Read Access 0x000D
ME Write Access 0x0004
EC Read Access 0x0101
EC Write Access 0x0100

FW Capabilities 0x31308100
Intel(R) Protected Audio Video Path NOT PRESENT
Intel(R) Dynamic Application Loader Present/Enabled
Intel(R) Platform Trust Technology Present/Enabled
Persistent RTC and Memory Present/Enabled

End Of Manufacturing
NVAR Configuration State Unlocked
EOM Settings Lock(Flash,Config)
EOM Flow Full
HW Binding State Enabled
Flash Protection Mode Protected
FPF Committed Yes

Intel(R) Protected Audio Video Path
Attestation KeyBox Not Provisioned
PAVP State No

Security Version Numbers
Trusted Computing Base SVN 1

Firmware Version Control SVNs
PMC 0 [minimum allowed: 0]
CSE 1 [minimum allowed: 0]
ROT KM 0 [minimum allowed: 0]
IDLM 0 [minimum allowed: 0]
CSME bootstrap 0 [minimum allowed: 0]
OEM KM 0 [minimum allowed: 0]

HW Glitch Detection 0x609
TRC Polarity Rising Trans
TRC Mode Full-cycle polarity trans
TRC State Enabled

Intel(R) Platform Trust Technology
Intel(R) PTT initial power-up state Enabled
Intel(R) PTT State Enabled
SMx State Enabled
RSA1K Support Disabled

FW Supported FPFs FPF UEP
*In Use
--- ---
1st OEM Key Hash Revoked Disabled Disabled # Disabled=0, Enabled=1
1st OEM Key Hash size Enabled Enabled # Disabled=0, Enabled=1
1st OEM RSA Key size Enabled Enabled # Disabled=0, Enabled=1
2nd OEM Key Hash Revoked Disabled Disabled # Disabled=0, Enabled=1
2nd OEM Key Hash size Enabled Enabled # Disabled=0, Enabled=1
2nd OEM RSA Key size Enabled Enabled # Disabled=0, Enabled=1
BSMM Firmware Version Control Enabled Enabled # Disabled=0, Enabled=1
CSE FW Firmware Version Control Enabled Enabled # Disabled=0, Enabled=1
CSME Bootstrap Firmware Version Control Enabled Enabled # Disabled=0, Enabled=1
DNX Firmware Version Control Enabled Enabled # Disabled=0, Enabled=1
Error Enforcement Policy 0 Disabled Disabled # Disabled=0, Enabled=1
Error Enforcement Policy 1 Disabled Disabled # Disabled=0, Enabled=1
Flash Descriptor Verification Disabled Disabled # Disabled=0, Enabled=1
Glitch Detection Disabled Enabled Enabled # Enabled=0, Disabled=1
IDLM Firmware Version Control Enabled Enabled # Disabled=0, Enabled=1
Intel PTT Encryption Key Not Revoked Not Revoked # Not Revoked=0, Revoked=1
Intel(R) Manageability HW Fuse Status Enabled Enabled # Enabled=0, Disabled=1
Intel(R) PTT Enabled Enabled # Disabled=0, Enabled=1
OEM ID 0x00 0x00
OEM KM Firmware Version Control Enabled Enabled # Disabled=0, Enabled=1
OEM Key Manifest Disabled Disabled # Disabled=0, Enabled=1
OEM Key Revocation State Disabled Disabled # Disabled=0, Enabled=1
OEM Platform ID 0x00 0x00
OEM Secure Boot Policy 0x00 0x00
CPU Debugging Enabled Enabled # Enabled=0, Disabled=1
BSP Initialization Enabled Enabled # Enabled=0, Disabled=1
Protect BIOS Environment Disabled Disabled # Disabled=0, Enabled=1
Measured Boot Disabled Disabled # Disabled=0, Enabled=1
Verified Boot Disabled Disabled # Disabled=0, Enabled=1
Key Manifest ID 0x00 0x00
Force Boot Guard ACM Disabled Disabled # Disabled=0, Enabled=1
OEM key Hash RSA key size Enabled Enabled # Disabled=0, Enabled=1
PID Refurbish Counter 0x00 0x00
PMC Firmware Version Control Enabled Enabled # Disabled=0, Enabled=1
PTT Lockout Override Counter 0x00 0x00
Persistent PRTC Backup Power Enabled Enabled # Enabled=0, Disabled=1
ROT Firmware Version Control Enabled Enabled # Disabled=0, Enabled=1
RPMB Monotonic Counters 0x00 0x00
RPMC Rebinding Disabled Disabled # Disabled=0, Enabled=1
RPMC Support Disabled Disabled # Disabled=0, Enabled=1
SOC Config Lock State Enabled Disabled # Disabled=0, Enabled=1
SPI Boot Source Enabled Enabled # Enabled=0, Disabled=1
SPIRAL CPU Disabled Disabled # Disabled=0, Enabled=1
Secure boot KM Firmware Version Control Enabled Enabled # Disabled=0, Enabled=1
TXT Supported Disabled Disabled # Disabled=0, Enabled=1
UFS Boot Source Disabled Disabled # Enabled=0, Disabled=1
uCode Firmware Version Control Enabled Enabled # Disabled=0, Enabled=1

DNX SVN 0x00 0x00
IDLM SVN 0x00 0x00
OEM KM SVN 0x00 0x00
PMC SVN 0x00 0x00
ROT KM SVN 0x00 0x00
Secure boot ACM SVN 0x00 0x00
Secure boot BSMM SVN 0x00 0x00
Secure boot KM SVN 0x00 0x00
Ucode SVN 0x00 0x00

1st OEM Public Key Hash FPF 000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
1st OEM Public Key Hash UEP 000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
2nd OEM Public Key Hash FPF 000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
2nd OEM Public Key Hash UEP 000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
