Соблюдайте Правила конференции и используйте поиск по теме. Мешающие чтению картинки и видео убирайте под спойлер.
Сообщения с избыточным цитированием могут исправляться или удаляться без уведомления их авторов.

Список смогу привести вечером, как буду дома. Там довольно много различных модулей на разных чипах...
Работа с Есс устраивает, но к сожалению наличии у меня такой нет... А на вторичном рынке цены на неё "кусаются"

загружаешься с той что загружается, потом выставляешь явно: частоту памяти, вольтаж, + тайминги под незагружающуюся Gigabyte GA-EX58 - все модификации, FAQ на первой странице #17179784 + сохранить&выйти потом выкл и поменять память и таким методом приближения смотришь на каком этапе затык происходит. А вообщет если к ЕСС(не ЕССREG) добавить простую то они должны и совместно работать Gigabyte GA-EX58 - все модификации, FAQ на первой странице #16844089

DeathBringer

Список памяти с которой проверял:

Corsair CMX4GX3M2A1600C9
AMD R938G2130U1K
noname на чипа hyunix
DIGMA DMM56W64UE-H9
NCP (Маркировка стерлась)
Nanya NT4GC64B8HG0NF-CG
KINGSTON KVR1066D3N7/1G
CRUCIAL BALLISTIX BLS4G3D1609DS1S00.16FPR2
CRUCIAL BALLISTIX BLS8G3D1609DS1S00.16FER
SILICON POWER SP002GBLTU133V02
SILICON POWER SP004GBVTU133N02
CRUCIAL BALLISTIX BL25664ST1608RG.16FF
CRUCIAL BALLISTIX BLT4G3D1869DT2TXRG.16FKD8
CRUCIAL BALLISTIX BLT8G3D1608DT2TXRG.16FED8
NONAME HU564403EP0200 на чипа elpida
CRUCIAL BALLISTIX BLT8G3D1608DT1TX0.16FER

Добавлено спустя 9 минут 43 секунды:

У данной мат платы отсутствуют настройки вольтажа, таймингов итд

Vellian
Выберите из них только те, которые не имеют профилей XMP и имеют профиль JEDEC для 1333 (667) или 1600 (800) MHz.

в скрытом там есть чтот, но больше похожее на тайминги от DDR2

DeathBringer
XMP имеют только Crucial, остальные по большей части офисные варианты

Vellian
Все, кроме Crucial, обычные noname.
Поищите сначала подходящую (нормальную) память, типа Samsung M378B1G73DB0-CK0.

DeathBringer
Я конечно поищу завтра ещё модулей, но не понимаю , почему с i5 все эти планки стартуют и работают. Соответственно материнка их принимает. А Xeon не хочет... Хотя прекрасно запускается с ними на другой плате. , т.е. Понимает их...

BOBKOC
Попробовал завысить стартывые тайминги через AMIBCP + занизить частоту, увы картина не поменялась.

Закрадывается мысль что чипсет (intel c 222) не позволяет запускать xeon с обычной памятью...

что ты там завысил - большой вопрос(tCL_11-11-11-29-12-240-5-6-6-40-20-10-32512_tREFI value например забей) + ты должен еще выставить DIMM profile соответсвующий, Memory Frequency Limiter, может еще чего. до кучи Модификация UEFI BIOS. Софт для работы. #17970048

Получение новых знаний может стоить гораздо дороже работающей ecc-памяти.
Подходящая POST-карта есть?

Post карты не имею, увы(

Добавлено спустя 40 секунд:

Вечером попробую выставить указанные тайминги.

Update
Изменение таймингов не помогло(
https://ltdfoto.ru/images/2023/07/17/timing.jpg

И памяти другой к сожалению не нашлось...

На данной момент на руках имеется есс планка, и отсутствие идей куда копать)

Похоже что для этого отдельная утилита существует. Вот, что мне удалось раскопать:



Источник: http://web.archive.org/web/201202011636 ... ost8242469

Судя по описанию, этот инструмент как раз и позволяет читать настройки именно из образов (А не из прошитого BIOS, как это делает AMISCE). К сожалению, живой ссылки на данный инструмент для APTIO4 и APTIO5 в шапке почему-то всё ещё нету. Где можно отыскать живую на него ссылку?

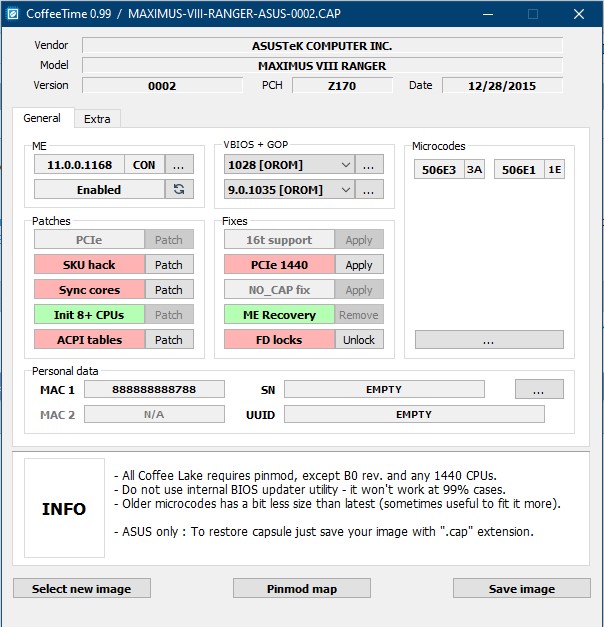

Не помню, писал или нет. Старая песня о разгоне skylake'ов на Z170. Есть плата ASUS MAXIMUS VIII RANGER крутая топовая плата для LGA1151 и есть проц Xeon E3-1220 V5. Процессоры V5 просто так на десктопных платах не стартуют, это обходится заменой intel ME на cor и отключением в coffee time. Но есть очень неприятная проблема. Запустить Xeon (точнее отключить ME) можно только на последних версиях БИОСа для данной платы (КЛИК), а на том, на котором можно разгонять (КЛИК), отключение Intel ME приводит рециклу (пост код 14 и в рестарт). Где-то я находил, что это какая-то защита, ASUS ME recovery, схожая хрень есть и в gigabyte'ax, но там это отдельный модуль, который выпиливается на раз-два, и плата спокойно работает.


Нюансы:
1. При отключении intel ME, отваливается регулировка тактовой частоты (это проверялось еще много лет назад на gigabyte Z170-HD3 DDR3). На ASUS MAXIMUS VIII RANGER вероятнее всего есть внешний клокер, т.к. разгон до 102.6Мгц по шине работет, 102.7Мгц - уже не старт.
2. В новую версию БИОСа с модом под Xeon E3 V5, я пробовал заливать старый микрокод, который позволяет разгонять проц, результат тот же 102.6Мгц это предел.
В общем, главный вопрос, что блокирует запуск системы с отключенным IntelME в старой версии БИОСа и можно ли это обойти? => https://mega.nz/folder/O40lzaCR#kHDfgC6 ... r/SplTVKCS

Как бывший обладатель ASUS Z170-P могу сказать, что ME Recovery там выглядит совсем по-другому - как запрос прошивки при каждом запуске.
Инженерные версии Intel® Skylake и всё, что с ними связано! #16249470

На это напарывались при неумелом (без предварительной разлочки региона ME) даунгрейде прошивки, когда регион BIOS даунгрейдился, а регион ME нет (без разлочки можно только повышать версию), в результате старая прошивка (ожидавшая ME 11.0) чуяла слишком новую версию ME (11.7) и начинала козлить.

dart_raiden
Так ведь на ASUS Z170-P и нет ограничений, согласно таблице.

Т.е. вы предполагаете, что стоит поискать более раннюю версию Intel ME под старый БИОС версии corporate и попробовать ее отключить? Вот этого я не пробовал.

Для запуска E3 V5 на 100х чипсетах, нужны 2 вещи: 1. IntelME cor (corporate) и 2. Disable в coffee time (оно же в FIT reserved=enable). Я проверял только 2е, т.е. IntelME consumer и Disable в coffee time и этого точно не достаточно что бы запустить Xeon E3 V5 на любой плате.
PS А вообще, где можно отыскать IntelME corporate? Я ковырял БИОСы серверных плат и там тоже consumer, я думал, что consumer - это десктоп, а corporate - это серверные платы (C232)

Consumer это 1.5-метровая прошивка (H/Z-чипсеты), Corporate - 5-метровая (B/Q), что наводит на мысли о родстве чипсетов. Почему Xeon-ы требуют для запуска именно Corporate даже на H/Z-чипсетах, я не в курсе.

Всё лежит на win-raid, вам нужна прошивка COR-H-D.

Если это сработает, то, скорее всего, можно потом и до последней доступной версии из ветки 11.0 обновить.


У них вообще не ME, а SPS (Server Platform Services) со своими прошивками. В MEAnalyzer это хорошо видно.

dart_raiden
Сейчас посмотрел в coffee time, intel me cor обрезанная 1.8Мб (так и написано cut), а на win-raid'e cor версия 6.8Мб, каким образом она обрезается?

Я ковырял BIOS Gigabyte GA-X150M-PRO ECC (rev. 1.0) на C232 чипсете, там обычный Intel ME con. Ковырял ее, т.к. несколько лет назад на ютубе было видео, где человек зашил БИОС в схожую по разводке плату B150 плату и запустил Xeon E3 V5 без всяких шаманств (клик). До сих пор не понимаю, как ему это удалось. Пробовал из этой платы выковырять Intel ME и зашить в asrock B150 HDV\D3, один раз экран БИОСа она мне показала, но вместо загрузки винды ушла в ребут и на этом ребут в рецикле.

Добавлено спустя 5 минут 47 секунд:

Я думаю, что физически один чип используется во всех чипсетах от H110 до Z170 в том числе и в C232, а уже прошивкой самого хаба, они делают из них и B150 и Z170.
Давным-давно, было какое-то там позиционирование у всех этих чипсетов, и как раз B75->B150 считались корпоративными => https://www.ixbt.com/mainboard/chipset- ... ries.shtml

Цитата:

Обновления бизнес-линейки: B75, Q75 и Q77
Бизнес-чипсеты «шестой» серии оказались сильно обиженными производителем — в отличие от всех прочих, им сразу же было обещано отсутствие поддержки новых процессоров (на ядре Ivy Bridge).

Какое позиционирование у них сейчас сами понимаете.

На некоторых материнках c H110 от MSI можно было просто отключить родной.

Возможно, тем же образом, что в me_cleaner.


Прикольно, а у ASUS P10S-X на том же чипсете - SPS.

Это нормально?
