Раз предложенные мной изменения не помогли, значит эти значения прошивкой не используются.
Остается только дисассемблирование исполняемых модулей прошивки.

А может быть я еще по "своей"- " железной " части не доглядел...

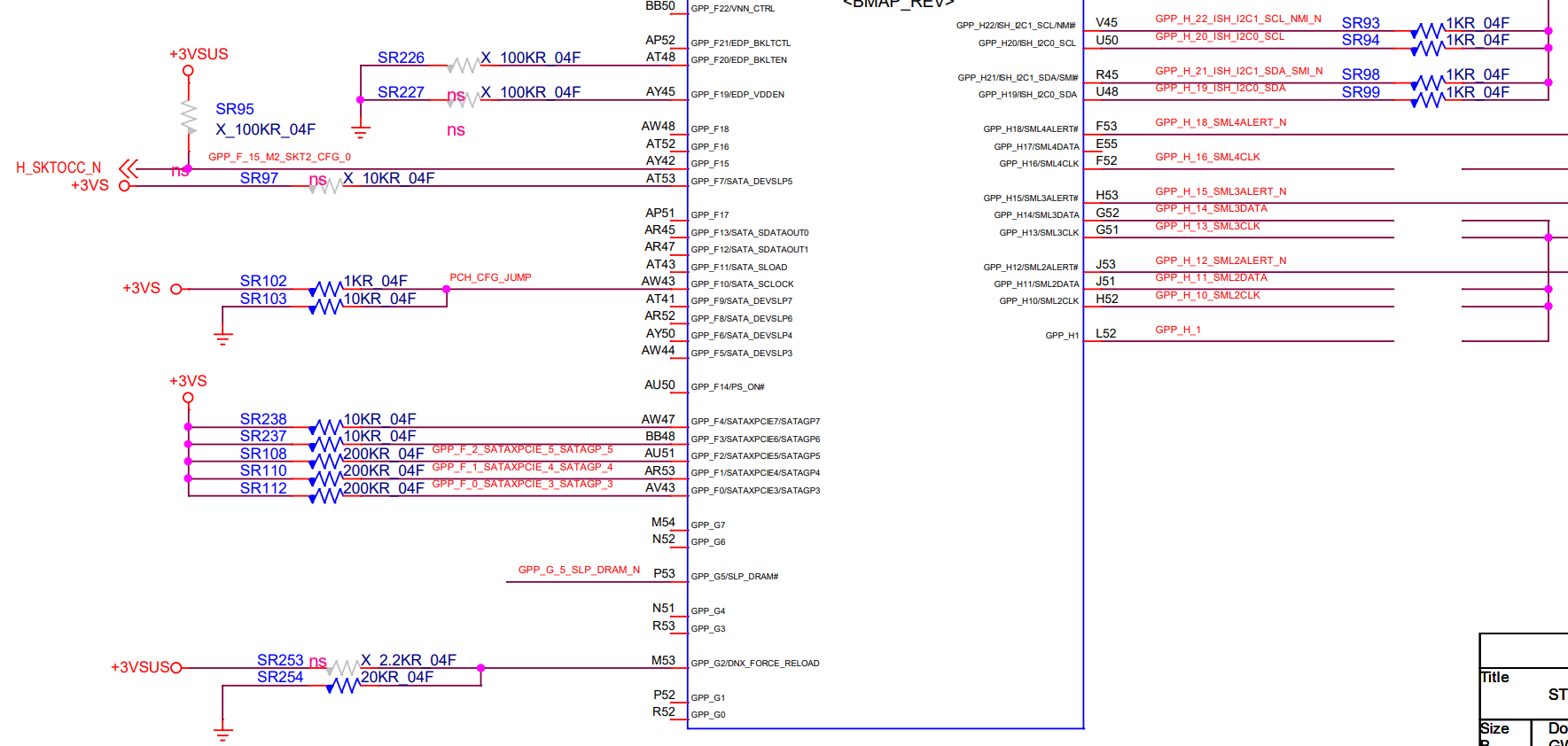

Это часть схемы с китайского хуанана на Н610. Всё же есть физическая настройка гпио выводов...
Сами же максан молчат, аки рыба в воде.

Чувствую, я уже после НГ вернусь к этой теме.
Плюс я тут еще себе геморра подкинул- мать другую подпалил, доэкспериментировался)
Так что с наступающим Вас!)

а есть ли мысли по поводу такой темы:
на AMD X670E PG Lightning + звуковуха PCI X-FI SB0460(через переходник Pci-e->PCI) , не могу установить никакие дрова - выбивает в синий экран -> driver overran stack buffer.
Проблема, токо со слотами идущими в АМДчипсет(во второй), чипсета то 2шт, может потому и такая петрушка выходит.
"В итоге, чипсет X670 состоит из двух одинаковых последовательно соединенных микросхем.
Первая микросхема соединяется с процессором по четырем линиям PCI-E 4.0.
Вторая микросхема соединяется с первой по точно такому же каналу.")
По слоту с CPUлиниями(первая микросхема, как я понимаю) - проблем нет с установкой драйверов(благо он не отнимает линии у видюхи).

Это не переходник, а мост. Ищите отличия в его PCI configuration space для разных типов подключения.

Оки ребят, спасибо. Крестник на днях на каникулы приедет и покопаемся не спеша. Если проблему решим то скажу что было.

Пытаюсь добавить в BIOS расширенное меню. Ноут Lenovo P16 G2. BIOS тут - https://download.lenovo.com/pccbbs/mobiles/n3tuj01w.exe

Использую UEFITOOL для извлечения секции биоса. IFRExtractor для создания читаемого содержимого. RU.EFI для изменения параметров биоса по найденным оффсетам.

Надо - расширенное меню, S3 Sleep State, разблокировать Overclock и убрать Undervolt Protection. Планирую андервольт. Убрать Whitelist для модемов.

Пока что проблемы такие - не могу найти подходящие переменные. Те, что нахожу, и, вроде нахожу их же в RU.EFI, биос не даёт изменять. Какие-то рандомные переменные, при этом, изменить получилось. Разумеется, откатывал к дефолту их перед перезагрузкой. Нужно было проверить.

Соответственно, метод прямого редактирования не помогает. Второй вариант - модифицировать оф.прошивку и залить официальным же прошивальщиком в винде. Здесь тоже засада. UEFIToolNE не умеет вставлять в биос модифицированные .efi разделы. UEFITool (без NE) ругается на паддинг и неизвестные GUID в прошивке. Обещает, что если буду модифицировать прошивку, он там поудаляет важного.

Вариант с программатором не рассматриваю вообще, пока есть способы обойтись без него.

Тут список того, что нашёл:



Удаление Whitelist не нашёл ни в биосе, ни на форумах нигде не пишут, как именно модифицировали. В основном встречаются "Check DM for your version" и "Black screen/Bootloop" сообщения.
Я стараюсь изучать по максимуму, но, знаний не хватает, к сожалению. Поэтому, пришёл сюда, к знающим людям, за помощью.

Это не BIOS.

Точно. Прошу прощения. Не ту ссылку выцепил из истории.

https://download.lenovo.com/pccbbs/mobiles/n3tuj01w.exe - установленный сейчас (он же factory)
https://download.lenovo.com/pccbbs/mobiles/n3tuj02w.exe - последний, на всякий случай.

mbj
Скачайте CSME System Tools v16.1
Выполните:
fptw64 -desc -d desc.bin
fptw64 -bios -d bios.bin
Мне нужны получившиеся файлы desc.bin и bios.bin
А также результаты MEInfo

Пожалуйста - https://cloud.mail.ru/public/ZDYw/nbVWN97CY

mbj
Теперь проверьте доступ к NVRAM:
fptw64 -a 0x3000000 -l 0x1A0000 -d nvram.bin
Если прочитается без ошибок, то попытайтесь записать обратно:
fptw64 -a 0x3000000 -l 0x1A0000 -f nvram.bin

DeathBringer
Read (удачно) - https://i.imgur.com/8vaHzlK.png
Write (protected registers) - https://i.imgur.com/cvAgRIT.png

mbj
Нужно найти все Protected Ranges...
Без особой надежды на успех выполните:
MEInfoWin64 -verbose > MEInfo.txt
Если в получившимся файле есть строки с Protected Range Register, то напишите их.

DeathBringer Закинул в то же облако: https://cloud.mail.ru/public/ZDYw/nbVWN97CY
Есть только отдельно вхождения по "register" и отдельно "protected". "range" отсутствует.

mbj
Тогда самостоятельно изучите CHIPSEC и получите таблицу, подобной такой:

DeathBringer Понял. Качаю ArchStrike и BlackArch.

mbj
Через RU.EFI в переменной PchSetup (VarStoreId: 0x5) изменения сохраняются?
BIOS Lock (0x1C) и Flash Protection Range Registers (FPRR) (0x73D) мешают...

DeathBringer Могу скинуть ссылку на полные отчёты chipsec.
Вот ranges:



pchsetup пробовал разные ячейки редактировать. Ни одна не дала сохранить изменения - https://i.imgur.com/cNyQxOD.jpeg

CHIPSEC тоже не справился с новым чипсетом:(
Сделайте текстовый отчет CPU-Z.

DeathBringer добавил по ссылке выше.
