пацаны я не понимаю 90процентов слов что вы говорите, ПОМОГИТЕ мне пожалуйста у меня плата msi z690a pro d4 не могу никак редактировать биос из под винды, обычно я скачивал с гитхаба амисце и все норм было максимум нужно было отключить uac контроль, либо на платах асус включить в биосе публикацию ресурсов. Но тут я не знаю че делать, и на зарубежных форумах ниче не понятно даже с переводчиком и тут тоже скажите какую версию скачать и что нужно сделать чтобы появлялся файл biossettings если поможете мне я отплачу небольшим вознаграждением

всех приветствую.
кто ковырял ам4 биосы? в частности асрок
через AMIBCP невозможно поправить параметры в AMD PBS?
необходимо выставить в PCIe/GFX Lanes Configuration >> и вместо х16 на x8x4x4 по умолчанию.

SHAKALAKsonYA
БЦП уже обсуждалась. Всё что есть в открытом доступе давно уже устарело, новых версий почему-то нет.. И
ли АМИ перестала рисовать сия поделки или затянули гайки на утечки.

hardware
Испольщование БЦП на Аптио 5 чревато получение кирпича и не факт что изменения будут корректны.
Но если лапы чешутся, то смотрим размер файла. Если 16 метров, то сразу в БЦП. Если 32 метра, то файл надо разрезать ровно пополам.
Важно! Не запутаться который кусок первый, который второй..
После разрезания, нужную половину кидаем в БЦП.
После манипуляций склеиваем оба файла обратно в 32 метра и шьем.

Добрый день.
Пишу редко, в основном читаю.

Подскажите, пожалуйста.
А вообще реально включить бифуркацию на биосе?
Не нашёл ничего.

Плата gigabyte mu70-su0. Надо NVE ssd 4 штуки воткнуть в pci-e x16
А без этой бифуркации системе видит только одну ссдиху.

Сам в этом не смыслю, но очень нужна эта функция.
Помогите товарищи умельцы!

ShamanVideo
Есть ли подтверждение такой поддержки любой материнкой с чипсетом C612?

Да, вот если бы я знал.
Я очень далеко от программирования, тем более от микропрограмм.
Вроде должно быть, т.к. supermicro от 2014 года в 2019ом добавила эту функцию в БИОС.
Сегодня вечером скачаю БИОС, попробую ифэкстактором поковырять или уефитулсом.
Может, что и получится.
Дома хотел НАС собрать, а получается какой-то мегакомбайн ))))
На 16 HDD и 4 ssd. И вот эти 4 ссд не хотят заводится, а на них должны жить виртуальные машины.

Хорошо, что мать с IPMI, так что если, убью БИОС его можно прошить оригинальной с сайта )))

Какая это была материнка? И какие версии BIOS?

Выяснил, да поддерживает.
На 533 адресе в IntelSetup надо поменять FF на 00.
Подсказал создатель программ для редактирования БИОСа, спасибо ему за это.
Но это надо править на живом биосе, бифуркация включается, но не отображается в настройках.
А вот как это сделать в прошивке, чтобы этот пункт появился в самом БИОСе не могу понять.
Не распаковывается она полностью.

DeathBringer
Посмотри пожалуйста в каком статусе Secyre Boot?
А то у меня почему-то не все флэшки грузятся и при попытке грузить в УЕФИ вылетает в бивис.
В настройках бивиса токо выбор типа ОС и настройка ключей.

Весь бивис тут
юзается первые метров, тк проц R7 2700.

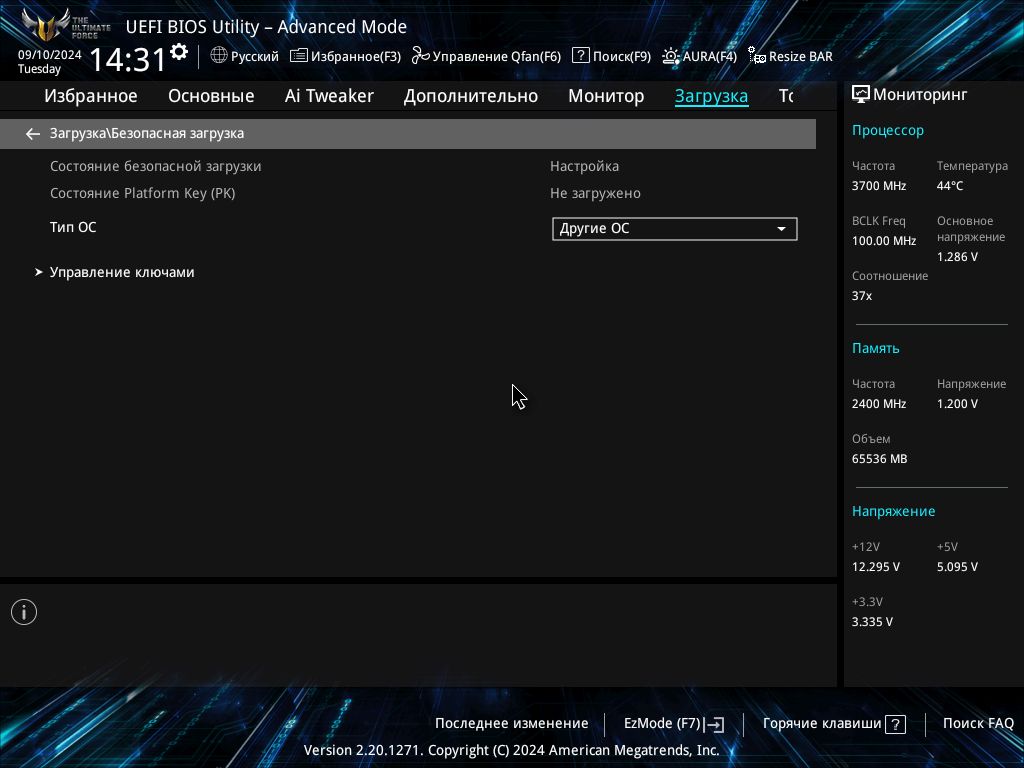

Покажи скриншот Setup->Boot->Secure Boot
Переменная SecureBoot в текущем дампе чему равна?

DeathBringer
Вот мне самому интересно что в переменной, потому что нету опции вкл/выкл `SecureBoot в меню.
Скрин завтра после обеда.

Ты смеёшься? В текущем дампе переменную NVRAM с именем SecureBoot открой (в UEFITool).

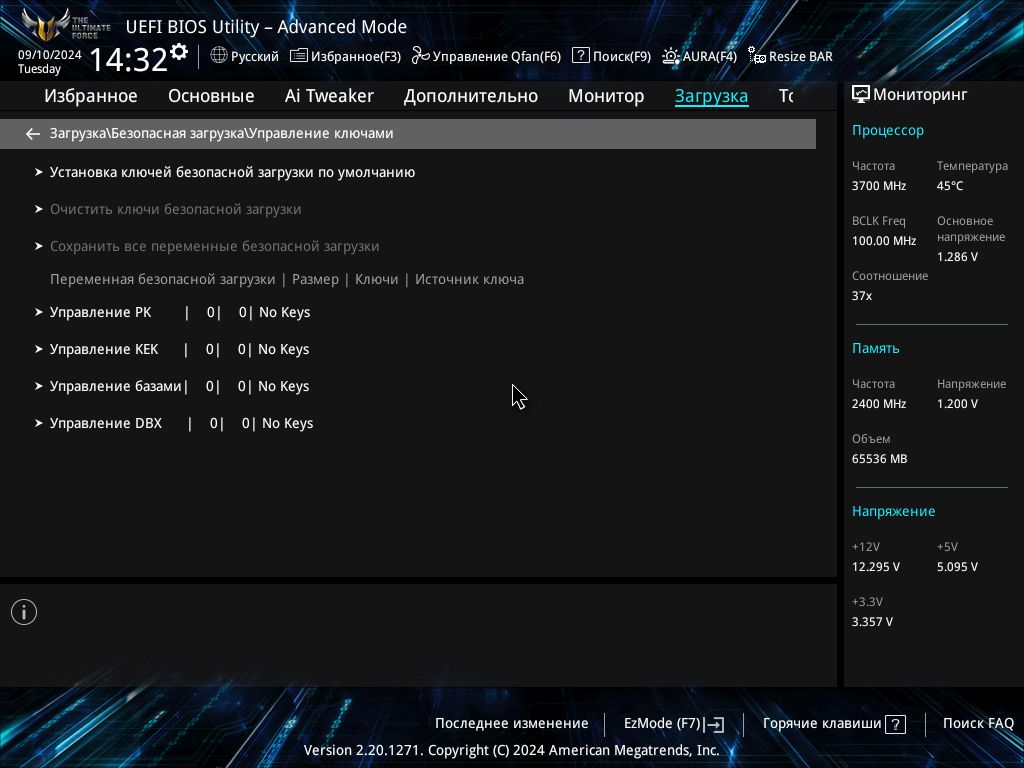

Скрины

SecureBoot нету, есть SecyreBootSetyp

Вероятно, она Volatile. По косвенным признакам, она равна нулю.

Добавлено спустя 2 минуты 50 секунд:
Нет ключей - нет безопасной загрузки (Secure Boot).

хМмм... А флэшки грузиться не хотят, хотя если юзать их на другой машине с явно присутствующим secure Boot, то они грузятся, а тут токо в БИОС выкидывают..

Вообщн странно всё.
Если флэха на 4 гига то образ можно раскатать в FAT32 и грузануть в УЕФИ
Если флэха на 8 гигов без разницы какой формат (FAT32 или NTFS) вУЕФИне грузит, вылетает в бивис. При этом если грузить как Legacy то 50/50 с флэхи пойдет загруз.
Флэхи рабочие и на других полатах ведут себя адекватно., а на этой мамке хрень какая-то..
Кроме того афуха токма под досей работает, все другие версии напрочь вешают машину.

DeathBringer, сенсей, поделюсь инфо.
После сдыхания 4980hq - 4790K
Память поменялась. Всё у меня в профиле.
0х07 микрокод в биосе, ThrottleStop говорит, хоть до х85
Про память. На всякий случай. Брал в Минске. Гонится без вопросов.
Old CrystalWell Patriot Viper DDR3 PC3-15000
with mix 2x4Gb with i7-4790K

1600 1866-XMP 2400-myself
CL - CAS Latency 9 10 11
tRCD - RAS To CAS Delay 10 11 12
tRP - RAS Precharge 9 10 12
tRAS - RAS Active Time 20 30 34
tWR - Write Recovery Time 10 16 16
tRFC - Row Refresh Cycle Time 152 281 281
tRRD - RAS To RAS Delay 5 6 6
tWTR - Write To Read Delay 5 8 8
tRTP - Read To Precharge Delay 5 8 8
tRC - Bank Read Cycle Delay 39 45 50
tFAW - Four Activate Window Delay 20 23 28
tWCL - Write CAS Latency 7 9 10
tREF - Refresh Period 6400 7283 7283
CR - Command Rate 1 2 1
---------------------------------------------------------------------------------------------------
DeathBringer, каким софтом можно добавить второй профиль XMP и получить на выходе бинарник? Прошивать - RW EveryThing или RU, exe-efi. А вот второй XMP..... По JEDEC муторно.

Michael_Code
Забудьте про профили JEDEC и XMP, используйте Custom Profile с тонкой настройкой по таблицам.
P.S. Профили JEDEC и XMP хранятся не в BIOS, а в микросхеме SPD на самой планке.

Добрый вечер!

DeathBringer , снова обращусь к вам.
Не подскажете, по какому адресу находится информация по состоянию Descriptor region (locked/unlocked) для ASUS Z690 Hero?

Если коротко, то подскажите, пожалуйста, где и что нужно изменить, чтобы открыть данный регион (а соответственно и все остальные) на чтение и запись?

Цель: снять дамп BIOS (уже) и разлочить регионы для дальнейших беспрепятственных манипуляций (издевательств), модификаций, понижений версий (слово-то какое) BIOS/ME и прочего.

как вариант те ASUS LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17984118 пока ответят.

Благодарю.

Там на что обратить внимание?

Если ты конкретно про то, как откатиться на предыдущую версию, то это, вроде как, умеет и BFB.
В любом случае материнка пока лежит без дела, ибо проца ещё нет, но я уже просто заранее хочу подготовиться, дабы потом не суетиться.
Да и вопрос сейчас не в том, как прошить BIOS, тем более программно. Я всё-таки предпочитаю шить BIOS полностью со всеми регионами (за редким исключением), и дамп у меня, соответственно, полный, снятый программатором
