  LS_29
Прилепленное (важное) сообщение

Куратор темы
Статус: Не в сети
Регистрация: 20.04.2012
Откуда: Россия
Полезные статьи (автор: CodeRush)
Открыть для чтения
"Устройство файла UEFI BIOS"
Часть 1 Часть 1.5 Часть 2

"Устройство NVRAM в UEFI-совместимых прошивках"
Часть 1 Часть 2 Часть 3 Часть 4

"Модификация UEFI BIOS в UEFI :super: Tool"
Часть первая: знакомство с UEFITool
Часть вторая: полезные модификации

Софт
UEFITool - просмотрщик и редактор UEFI BIOS'ов
Новости зресь
UEFI утилиты
Еще редактор
UEFI BIOS Editor

UEFI BIOS Updater - комплект для автоматического обновления EFI, OROM и mCode в UEFI BIOS
v1.80 B17 от 03.10.2024
Скачать последнюю поделу MEGA

Все изменения lдо v1.79.17 тут


[1.79.3]
Начиная с данной сборки УБУ, для кореектной работы МСЕ теперь требуется Python v3.7 или вышг.
Также следует установить 2 библиотеки:
- pip install colorama
- pip install pltable

[1.75]
Куча нововведений в папках Интел
[1,72]
MMTool
К сожалению, невозможно предугадать какой муму отработает корректно. Поэтому используйте 2 разные версии мумутула - 5.0.0.7 как "mmtool_a4.exe" и 5.2.0.2x+ как "mmtool_a5.exe"
Использование только одной версии не пригодно для многих бивисов на Aptio.
[1.71]
VROC
Для обновления VROC with VMD требуется 2 файла, пример в папке Intel\VROC
Штатные файлы RAID и sSATA укладываются, как обычно, в папку RSTe.
MMTool
Заложена поддержка 2-ух различных версий MMTool на перспективу. На данный момент используется одна версия, рекомендуется 5.0.0.7. Переименовать как "mmtool_a4.exe"

[1.70]
IRST/IRST(e)
Начиная с версии 1.70 пользователь самостоятельно подбирает нужные версии файлов для создания RAID массивов.

[Предыдущие версии]
1.69.xx и ранние выпуски
Больше не поддерживается и тема не поднимается
Посмотреть все изменения можно на сайте Win-Raid
Скачать UEFI BIOS Updater
Для описалки

Management Engine
CPU микрокоды
ME (Обсуждение), FW и Утилиты
Микрокоды (Обсуждение)
UBU: Микрокоды CPU - МикроFAQ "Готовим сами"

Скачать последние версии на GitHub:
MEAnalyzer | MCExtractor | CPU микрокоды

Обновления для видеоадаптеров
Новости от 02.01.2019
02.01.2019 - В коллекцию добавлены VBIOS + BSF SKL/KBL 1062

Перенос настроек OROM Intel VBIOS - Новая редакция
Перенос настроек OROM Intel VBIOS - Старая редакция

23.10.2021 GOPUpd v1.9.6.5.k_mod_v0.4.9 - Добавление/обновление EFI GOP Driver для видеокарт на базе AMD и NVIDIA

Сохраненные статьи с Win-Raid Forum:


Другие интересности по теме:


Доска объявлений
от 20.06.2020
Актуальное
1) В послденее время опять участились жалобы на наличии вируса в пакете UBU, якобы МСЕ,ехе содержит вирус. Поэтому принято решение, что вместо ехе файла теперь будет py исхотдный Пайтона. Чтобы была корректная работа с микодами вам необходимо установить пакет Ptyhon версии 3.7 или выше. А также две библиотеки:
- colorama
- PLTable
Как это сделать уаказано на ГитХабе в репе МСЕ.
Вы можете юзать м ехе файл, но скачивать его будете самостоятельно.
Если установите Пайтон то у вас появится возможность юзать другие приложения на Пайтон, которых очень много.
2) Все архивы с файлами теперь здесь https://mega.nz/#F!MSRDxSqR!5etS-te7ZqRQX9Zb25es_A
3) На данный момент рекомендуется использовать UEFITool v0.25.0 (и не выше), до выяснения

Соблюдайте Правила конференции и используйте поиск по теме. Мешающие чтению картинки и видео убирайте под спойлер.
Сообщения с избыточным цитированием могут исправляться или удаляться без уведомления их авторов.


Последний раз редактировалось DeathBringer 22.02.2025 23:07, всего редактировалось 1045 раз(а).
правила


Реклама

Партнер
  pv2pv

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 20.10.2024
DeathBringer писал(а):
pv2pv
Начните со скриншота вкладки Mainboard программы CPU-Z.
А также фото материнки нужно
Пожалуйста
Вложение:

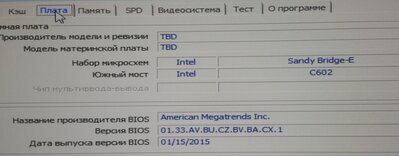

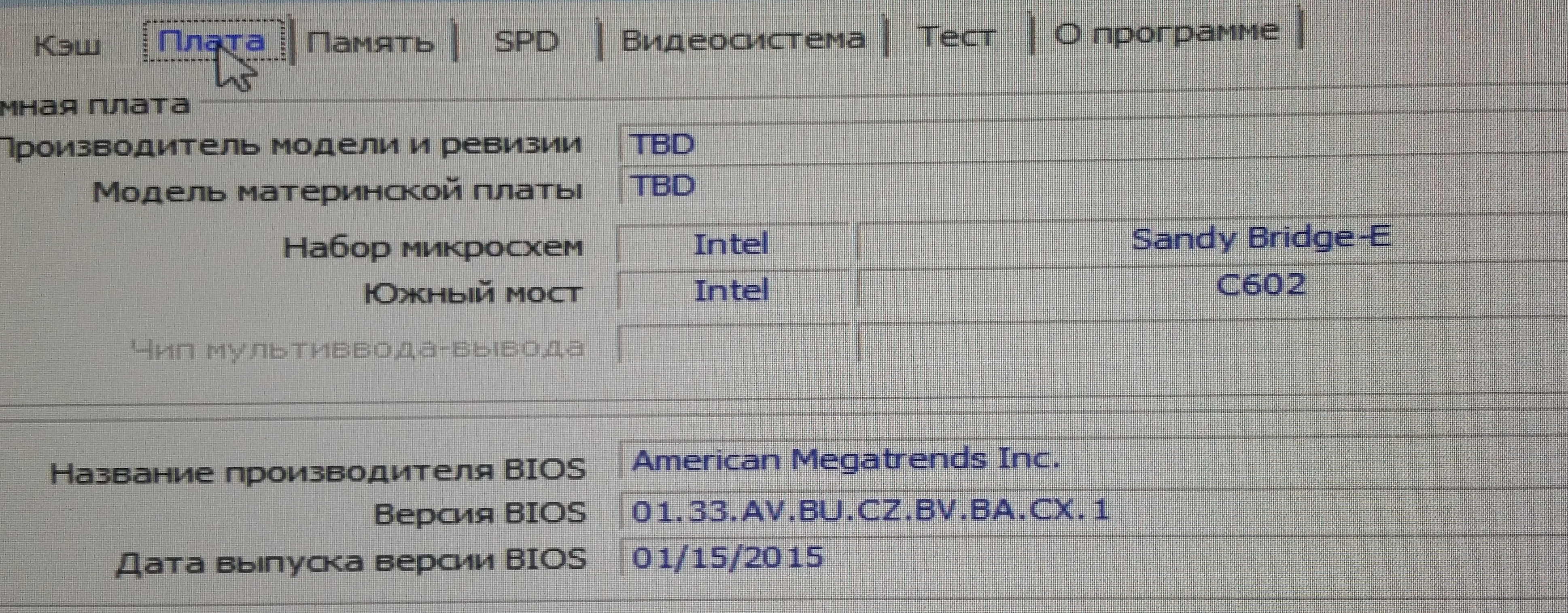

B800GG0-CPUZ.jpg [ 3.03 МБ | Просмотров: 1464 ]

Вложение:

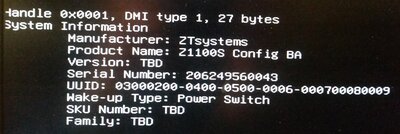

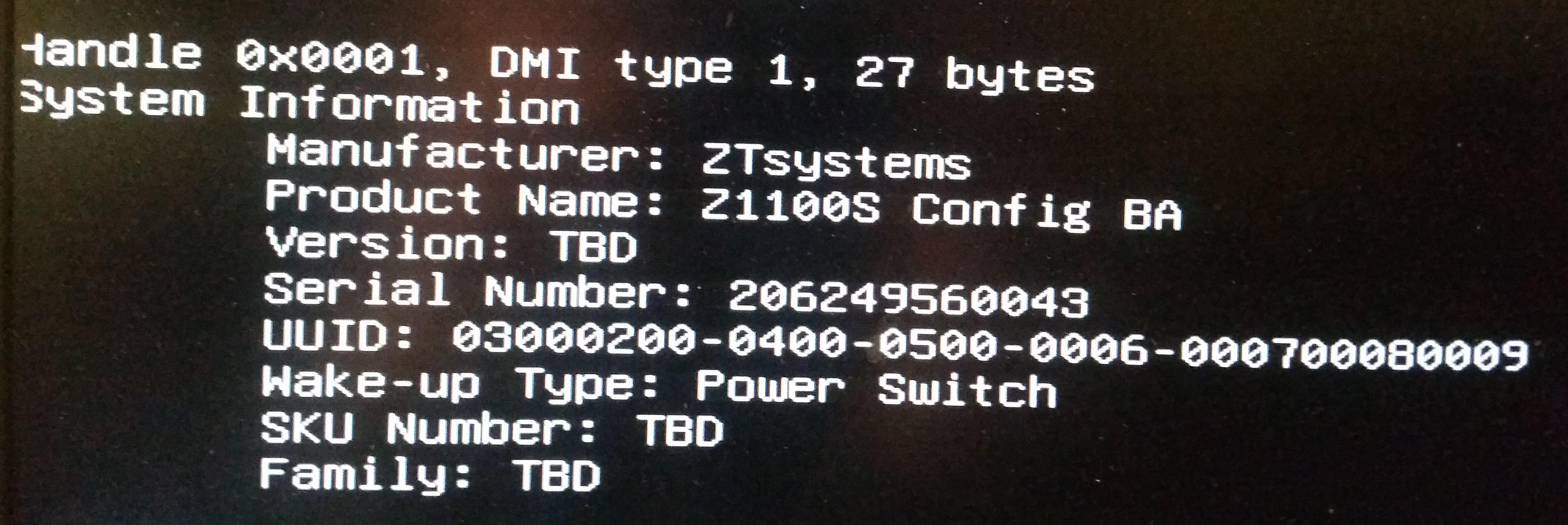

B800GG0-DMI.jpg [ 1.84 МБ | Просмотров: 1464 ]

Вложение:

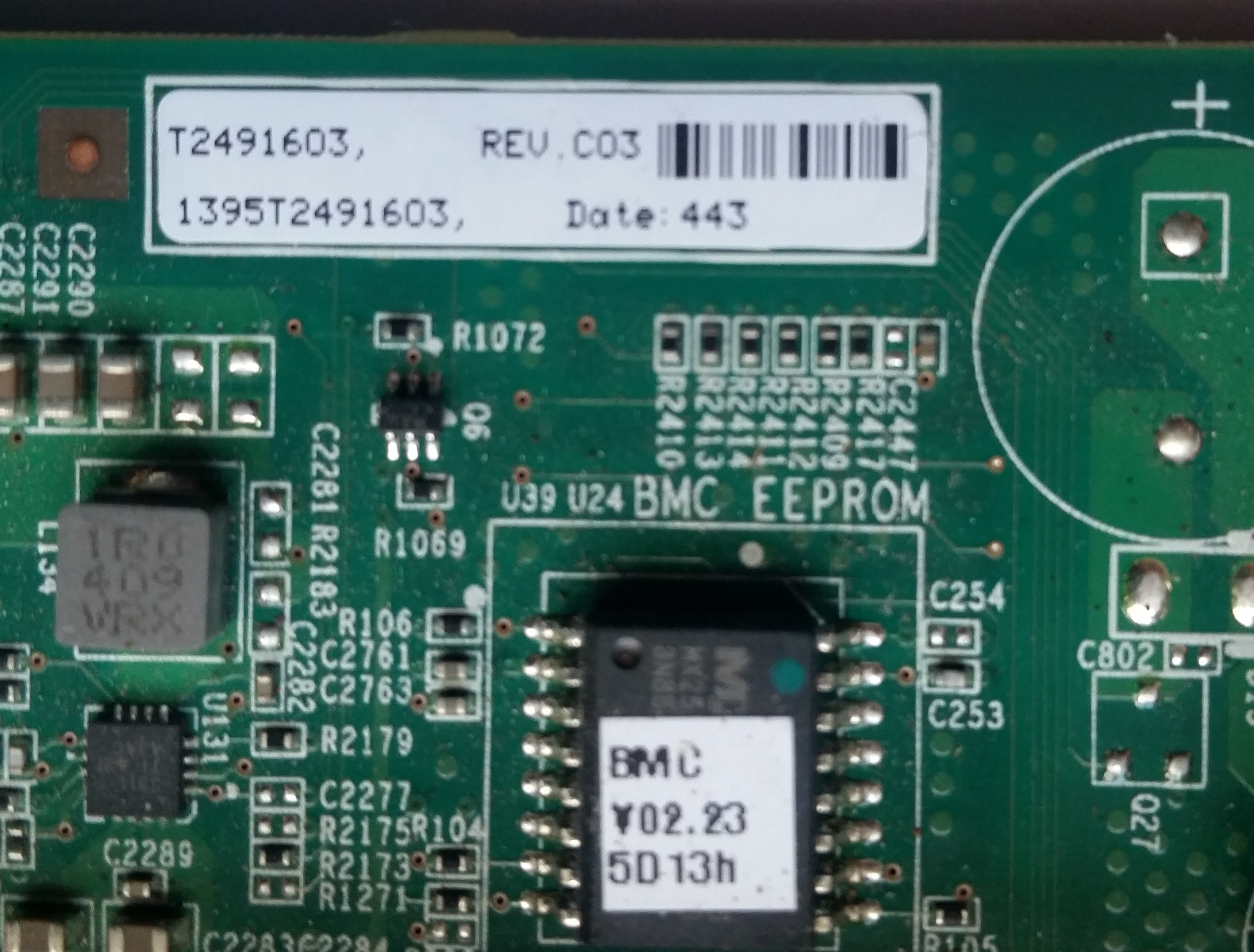

B800GG0-1.jpg [ 3.53 МБ | Просмотров: 1464 ]

Вложение:

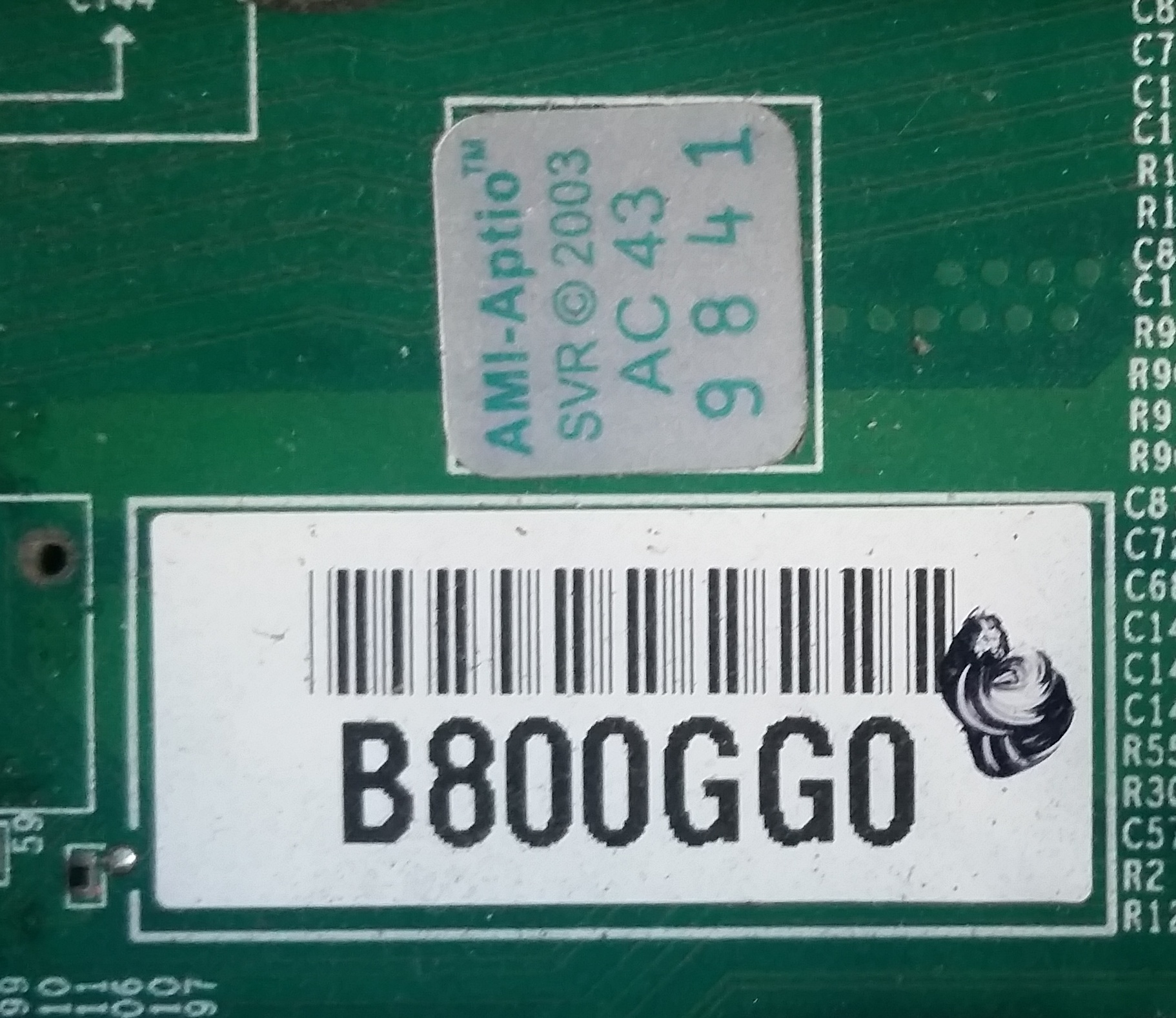

B800GG0-2.jpg [ 1.6 МБ | Просмотров: 1464 ]

Вложение:

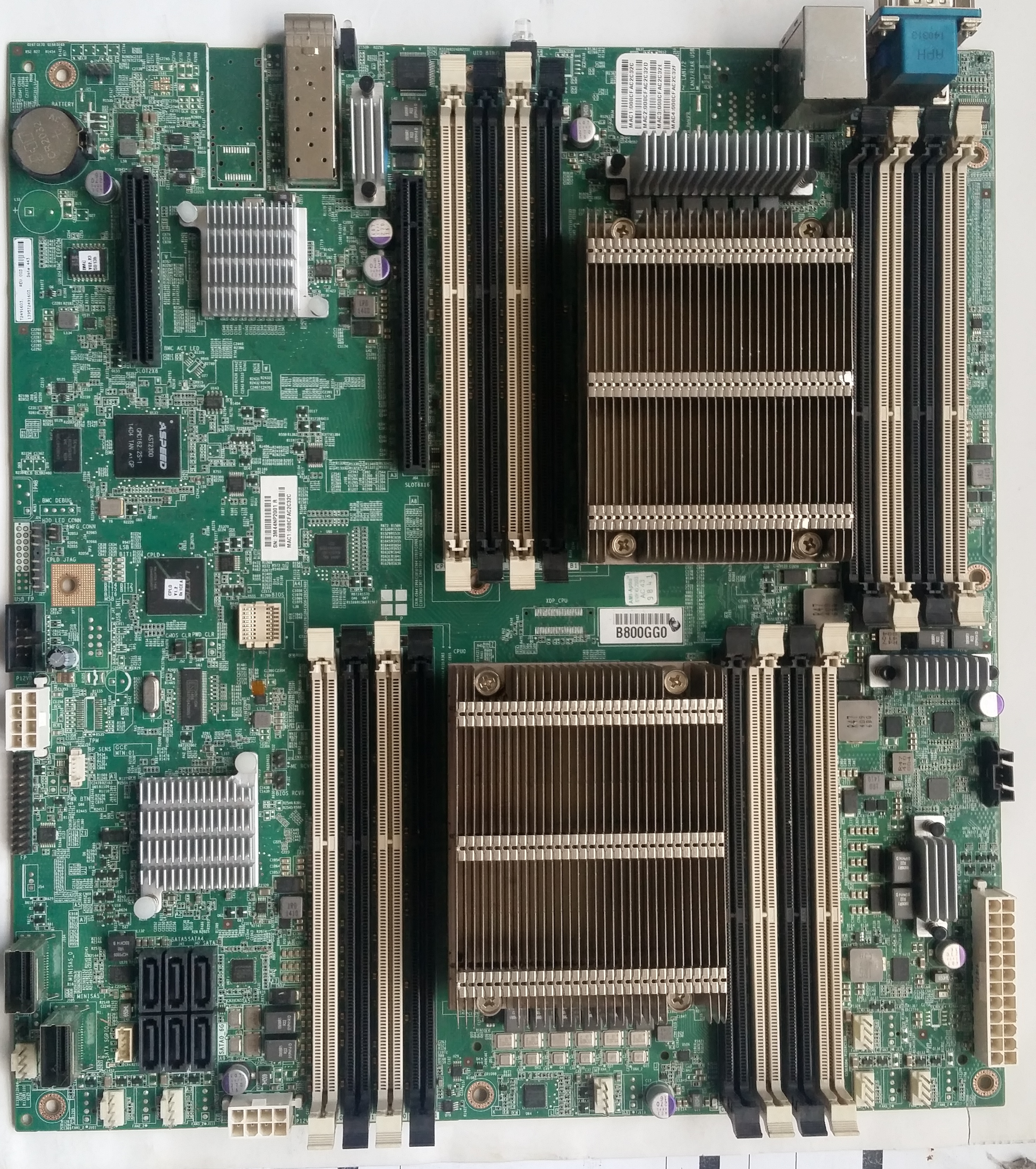

B800GG0-3.jpg [ 747.78 КБ | Просмотров: 1464 ]


Последний раз редактировалось DeathBringer 21.10.2024 21:50, всего редактировалось 1 раз.
Спрятал под спойлер


  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
Скачайте SPS FPT 1.2.24.3
И выполните в командной строке с правами администратора
spsfptw64 -desc -d desc.bin
spsfptw64 -bios -d bios.bin
Сделайте скриншот результата и прикрепите архив с получившимися файлами desc.bin и bios.bin

Покажите фото страницы Main в BIOS.
pv2pv писал(а):
В ИНЕТ нашел несколько архивов с документацией и BIOS на эту или очень похожую плату ( судя по проиложенной документации и фото).
Вот это тоже покажите.
  dart_raiden

Member
Статус: Не в сети
Регистрация: 29.10.2015
Фото: 1
Исходная проблема (не актуально)
Прошу помощи. Решил поиграть в безопасность и проиграл.

Взял отсюда DefaultDbx.bin, DefaultDb.bin, DefaultKek.bin и DefaultPk.bin. В биосе перевёл Secure Boot в Setup Mode и загнал эти файлы в соответствующие хранилища (в таком же порядке).

После этого пропала возможность зайти в настройки биоса. Если пытаться зайти клавишей Del, то на монитор не выводится сигнал. Аналогично при reboot /r /fw и перезагрузке с зажатой Shift. Сброс настроек перемычкой не помогает (настройки сбрасываются, но Secure Boot остаётся включён), как и перепрошивка через FPTW. Аппаратную перепрошивку (по нажатию кнопки) материнка (Gigabyte Z390-M Gaming) не поддерживает. Перемычки для переключения на резервную микросхему BIOS тоже нет (хотя вторая микросхема физически есть).

Смотрю установленные сертификаты:
Код:
77fa9abd-0359-4d32-bd60-28f4e78f784b CN=Microsoft Windows Production PCA 2011, O=Microsoft Corporation, L=Redmond, S...
77fa9abd-0359-4d32-bd60-28f4e78f784b CN=Windows UEFI CA 2023, O=Microsoft Corporation, C=US

Ошибка понятна: вместо DefaultDb.bin (который содержит лишь ключи MS) нужно было взять Default3PDb.bin. Соответственно, теперь нужно как-то из-под текущей Windows добавить сертификат Microsoft Corporation UEFI CA 2011 в доверенные, либо заменить содержимое Db на Default3PDb.bin, либо как-то отключить Secure Boot.

Проблема решилась вытаскиванием дискретной видеокарты. После этого мать выдала картинку на встройку и удалось зайти в биос.
  pv2pv

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 20.10.2024
DeathBringer писал(а):
Скачайте SPS FPT 1.2.24.3
И выполните в командной строке с правами администратора
spsfptw64 -desc -d desc.bin
spsfptw64 -bios -d bios.bin
Сделайте скриншот результата и прикрепите архив с получившимися файлами desc.bin и bios.bin

Покажите фото страницы Main в BIOS.
pv2pv писал(а):
В ИНЕТ нашел несколько архивов с документацией и BIOS на эту или очень похожую плату ( судя по проиложенной документации и фото).
Вот это тоже покажите.

Вот архивы для похожей платы:
https://cloud.mail.ru/public/G5qX%2FNJ4SBfdzt
https://cloud.mail.ru/public/Gu8s%2Fz91vfRBRX
Вот то, что Вы просили:
Вложение:
B800bios.PNG [ 34.1 КБ | Просмотров: 1278 ]

Вложение:

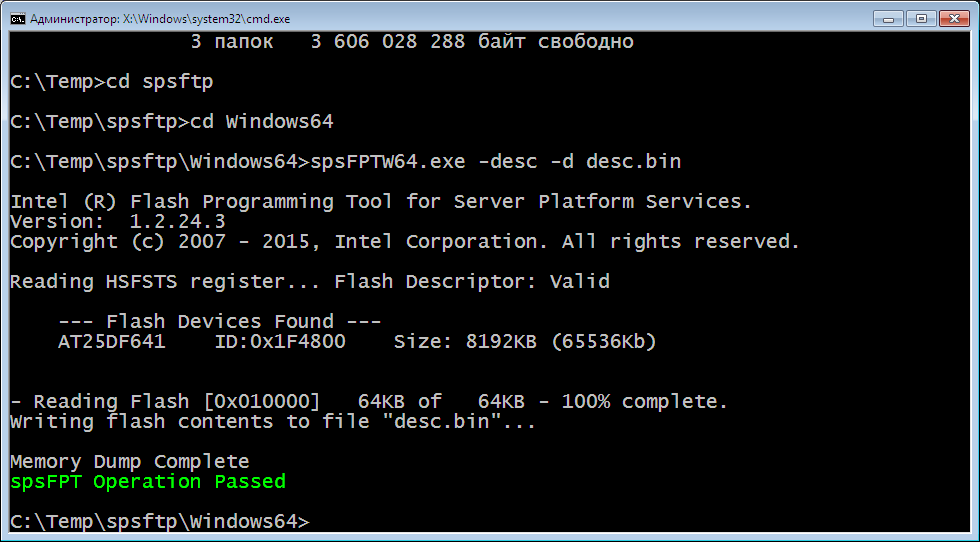

b800desc.PNG [ 37.7 КБ | Просмотров: 1278 ]

Вложение:
bios.bin.zip [1.78 МБ]
Скачиваний: 27

Вложение:
desc.bin.zip [485 байт]
Скачиваний: 24

Вложение:

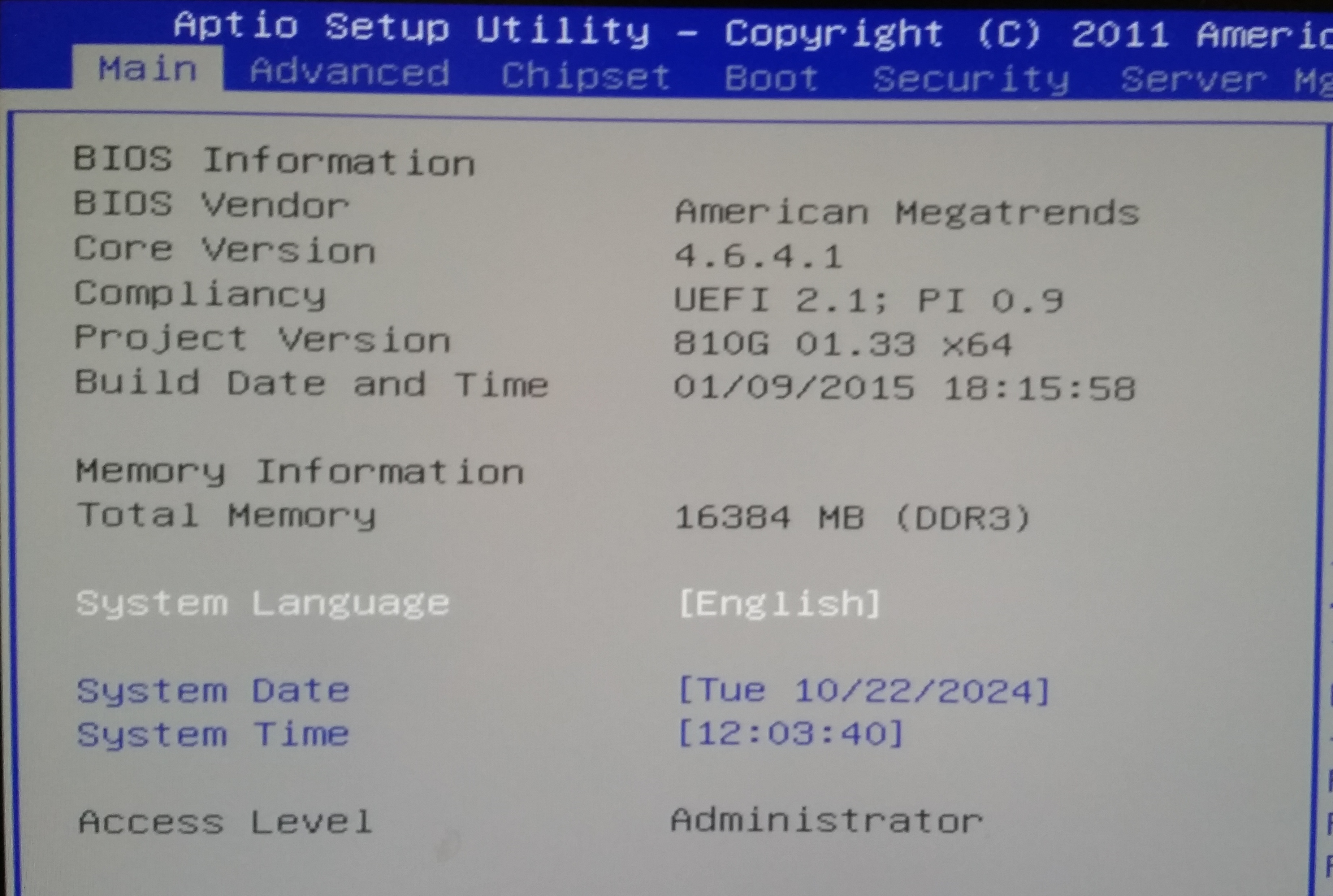

B800biosMain.jpg [ 1.66 МБ | Просмотров: 1275 ]


  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
pv2pv
В исходной прошивке и прошивках "для похожей платы" отличаются дескрипторы. Поэтому для прошивки нужен программатор.
Если программатора нет, но ищите возможность полной прошивки через BMC.

Добавлено спустя 7 минут 19 секунд:
По-быстрому посмотрел на полученный дамп. Такое ощущение, что поддержка Ivy Bridge есть, но зачем-то вырезали для него микрокод.
Скачайте SpsInfo4 и выполните в командной строке с правами администратора.
SPSinfoWin64 -verbose
Покажите скриншот результата.
  pv2pv

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 20.10.2024
Цитата:
Скачайте SpsInfo4 и выполните в командной строке с правами администратора.
SPSinfoWin64 -verbose
Покажите скриншот результата.

Error9460: Unknown or unsupported hardware platform
Т.е. нужно попытаться прошить какую-то из тех двух прошивок на программаторе или через IPMITool, правильно я понимаю ?
  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
pv2pv писал(а):
нужно попытаться прошить какую-то из тех двух прошивок на программаторе или через IPMITool, правильно я понимаю ?
Правильно, только на счет возможностей IPMITool не уверен. Либо попытаться добавить микрокод в имеющуюся прошивку.
P.S. Вот эта программа что о системе сообщает?
  pv2pv

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 20.10.2024
DeathBringer писал(а):
pv2pv писал(а):

P.S. Вот эта программа что о системе сообщает?

Эта программа не запускается ( Точка входа в SYSTEM32.DLL не найдена ) Win7 X64
Более свежие версии Windows на этой плате не работают.
( Это как-то связано с BIOS )
Вообщем, попробую прошить на программаторе.
  Tiarn

Junior
Статус: Не в сети
Регистрация: 23.01.2012
Фото: 0
UBU_v1_80_a19_1
MCUpdate.txt
Опечатка в строке 25 "606A5 4189\cu606A5_plat87_ver0C0002F0_2021-03-08_PRD_F6B24822.bin"
  ShamanVideo

Junior
Статус: Не в сети
Регистрация: 24.06.2013
DeathBringer писал(а):
ShamanVideo
Возвращайтесь, когда решите проблемы с когнитивными способностями.

Добрый день.
После того, как Вы исправили Ваше сообщение и добавили «BIOS», мои проблемы с когнетивными способностями заметно уменьшились )))
Спасибо за это Вам.

После изменения значения ячейки 0х79 во вкладке Setup с 00 на 01, у меня появились пункты меню, включая и настройку конфигурации бифуркации PCI слотов :super:
И за это Вам спасибо.

Теперь по поводу, как я прошивался и чем.
Прошивался через панель BMC IPMI через веб морду, официальной прошивкой bios, скачал с официального сайта.

Осталось победить, чтобы после сброса BIOS этот пункт меню не пропадал, а самое лучшее, чтобы мои настройки какие сейчас стали по дефолту ))))
Поможете, учитывая мои способности? :D
  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
ShamanVideo писал(а):
Поможете, учитывая мои способности?
Нет.
  depesh1977

Junior
Статус: Не в сети
Регистрация: 01.11.2024
Пока только пытаюсь понять работу и правку.Нужно в биос видеокарты вшить Gop 1.67 ,сейчас там 1.7..Карта китай...методом проб нет желания искать прошивки от брендов,как советуют.И посчитал лучшим методом добавить в эту прошивку старую версию..Пока только поменял модель 580 на 570.Ну и прописал id.В оригиналах этот id должен быть в двух местах.
Вложение:

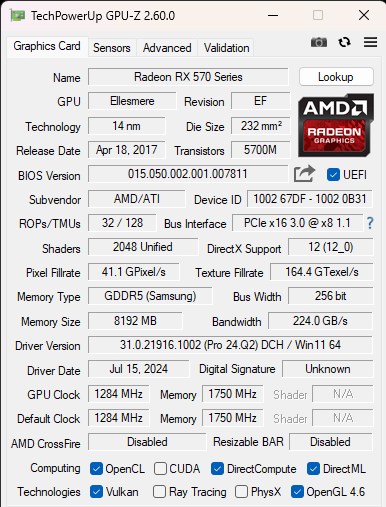

TechPowerUp GPU-Z 2.60.0 01.11.2024 13_27_55.png
TechPowerUp GPU-Z 2.60.0 01.11.2024 13_27_55.png [ 44.57 КБ | Просмотров: 626 ]

За основу брал информацию из https://www.techpowerup.com/forums/threads/turning-a-rx580-2048sp-into-a-rx570-for-macos-support.307347/
Но форум иностранный и регистрацию честную не даёт.Биос тоже прикреплю сюда.Может кто-то посмотрит и подскажет как добавить секцию и как её обновить,судя по информации из того источника.
Вложение:
Ellesmere.zip [110.82 КБ]
Скачиваний: 22


Последний раз редактировалось DeathBringer 01.11.2024 21:05, всего редактировалось 2 раз(а).
Скрыт оффтопик


  pv2pv

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 20.10.2024
DeathBringer писал(а):
pv2pv
В исходной прошивке и прошивках "для похожей платы" отличаются дескрипторы. Поэтому для прошивки нужен программатор.
Если программатора нет, но ищите возможность полной прошивки через BMC.


Прошил на программаторе файл 810GC235.BIN ( из архива на cloud.mail.ru выше)- завелось с 2-мя E5 2680 V2.
Даже стала запускаться Win10 PE x64, а не падать в BSOD из-за каких-то пробем с ACPI.
Большое спасибо!
PS.
Хотел файл прошивки приложить, да не закачивается ...
  LS_29

Куратор темы
Статус: Не в сети
Регистрация: 20.04.2012
Откуда: Россия
народ! Всем доброго здравия.
Чуток немного не теме пара вещей
1) Какую Линуху посоветуете вместо Винды (мне по барабану для себя) мне для домочадцевю Чтоб не так сложно было. :))) Федора не подойдет сто пудов.
2) Если кто по Алишке хорошо ползает, помогите найти стенд хороший и не дорогой, чтоб материнки тестить не на коленках.

И по теме, есть где нить в Сети таблицаа CPUID дл\ АМ4 и АМ5?
Всем спасибо.
  ZimogoretS

Member
Статус: Не в сети
Регистрация: 04.02.2016
Откуда: Луганск
Фото: 0
LS_29 писал(а):
И по теме, есть где нить в Сети таблицаа CPUID дл\ АМ4 и АМ5?

Можно скормить BIOS AM4/AM5 платы MC Extractor`у, и увидеть все CPUID. Например, последний BIOS от MSI B350I PRO AC (https://www.msi.com/Motherboard/B350I-P ... pport#bios), поддерживающей все камни AM4 - https://www.msi.com/Motherboard/B350I-P ... upport#cpu.
MC Extractor
Код:
╔══════════════════════════════════════════════════════════════════╗
║                               AMD                                ║
╟────┬──────────┬──────────┬────────────┬────────┬──────────┬──────╢
║ #  │  CPUID   │ Revision │    Date    │  Size  │  Offset  │ Last ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 1  │ 00800F82 │ 0800820D │ 2019-04-16 │ 0xC80  │ 0x32D000 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 2  │ 00800F12 │ 08001250 │ 2019-04-16 │ 0xC80  │ 0x32DD00 │  No  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 3  │ 00800F11 │ 08001138 │ 2019-02-04 │ 0xC80  │ 0x32EA00 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 4  │ 00800F10 │ 0800100C │ 2017-01-31 │ 0xC80  │ 0x32F700 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 5  │ 00800F00 │ 0800002A │ 2016-10-06 │ 0xC80  │ 0x330400 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 6  │ 00810F10 │ 08101016 │ 2019-04-30 │ 0xC80  │ 0x4AA500 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 7  │ 00820F01 │ 08200103 │ 2019-04-17 │ 0xC80  │ 0x4AB200 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 8  │ 00810F00 │ 08100004 │ 2016-11-20 │ 0xC80  │ 0x4ABF00 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 9  │ 00810F80 │ 08108002 │ 2018-06-05 │ 0xC80  │ 0x4ACC00 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 10 │ 00810F81 │ 08108109 │ 2019-04-17 │ 0xC80  │ 0x4AD900 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 11 │ 00810F11 │ 08101102 │ 2018-11-06 │ 0xC80  │ 0x4AE600 │  No  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 12 │ 00A20F12 │ 0A201210 │ 2024-02-29 │ 0x15C0 │ 0x6CFB00 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 13 │ 00A20F10 │ 0A20102B │ 2023-07-07 │ 0x15C0 │ 0x6D1100 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 14 │ 00A20F00 │ 0A200025 │ 2020-01-21 │ 0x15C0 │ 0x6D2700 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 15 │ 00870F10 │ 08701034 │ 2024-02-23 │ 0xC80  │ 0x6E3200 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 16 │ 00870F00 │ 08700004 │ 2018-12-06 │ 0xC80  │ 0x6E3F00 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 17 │ 00860F00 │ 0860000E │ 2020-01-27 │ 0xC80  │ 0x85FF00 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 18 │ 00860F01 │ 0860010D │ 2024-02-23 │ 0xC80  │ 0x860C00 │ Yes  ║
╟────┼──────────┼──────────┼────────────┼────────┼──────────┼──────╢
║ 19 │ 00A50F00 │ 0A500011 │ 2024-02-29 │ 0x15C0 │ 0x9DFF00 │ Yes  ║
╚════╧══════════╧══════════╧════════════╧════════╧══════════╧══════╝
Но, в BIOS может присутствовать микрокод и CPUID инженерников.

А есть еще список всех(?) известных CPUID - http://users.atw.hu/instlatx64/, в котором можно посмотреть чей CPUID.

_________________
Ryzen 5 1600X | MSI B350I Pro AC | 2x8Gb TEAM Dark Pro 3200@3533MHz CL16 | Win7

  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
ZimogoretS писал(а):
Можно скормить BIOS AM4/AM5 платы MC Extractor`у, и увидеть все CPUID.
Для AMD так не работает - один микрокод подходит для нескольких CPUID.
  walkman8196

Junior
Статус: Не в сети
Регистрация: 20.11.2016
Всем вечер добрый. Имеется мать на z370 от гигабайт. Задача - обновить микрокод. Через последнюю версию UBU обновляю микрокод и пересобираю.
Пробовал и из биоса (говорит айди не совпадает) и AfuwinGUI выдает ошибку 0xBB Error: Rom image layout detected RomHole is redesigned.
Подскажите куда копать. Косяк программы или шить надо как то спецово ?


Последний раз редактировалось walkman8196 03.11.2024 20:51, всего редактировалось 1 раз.

  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
walkman8196 писал(а):
Задача - обновить микрокод.
Цель?
  walkman8196

Junior
Статус: Не в сети
Регистрация: 20.11.2016
DeathBringer писал(а):
walkman8196 писал(а):
Задача - обновить микрокод.
Цель?

Ожидал некого повышения производительности. Апдейты уже не выходят .
  [АЛКАШ]

Member
Статус: Не в сети
Регистрация: 07.01.2013
Откуда: с Кордона.
Фото: 1
walkman8196 писал(а):
Ожидал некого повышения производительности

ложное ожидание\поменять проц \будет повышение производительности
walkman8196 писал(а):
Задача - обновить микрокод.

CoffeeTime 0.99 в помощь
Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx
=====================================================
LS_29 писал(а):
Какую Линуху посоветуете вместо Винды

Linux Mint
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 14215 • Страница 704 из 711 • <  1 ... 701  702  703  704  705  706  707 ... 711  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Bing [Bot], Glyk30 и гости: 29

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
