DeathBringer
Какой-то подходящий? Хммм... я пробовал поикать 106Е3, 20651 и 20655, на 2 кило ничего не нашл, самое маленькое 3072.
Может 20653/20654 посмотреть?
У меня программаторы есть, но вот прищепок немась. (
да и чип с моим зрением не найти, а домочадцам не объяснить..
А перешить надо, тк у обоих К и N я нашел где лежат whitelist'ы Wi-Fi. Можешь помочь отключить их?

Можно для любого CPUID. Главное чтобы заголовок был правильный.
У NSWAA нет никаких WiFi Whitelist.

DeathBringer
Спасибо. Это хорошо, тогда от KSWAA возьму, там на 2 кило 3 штуки.
По поводу шития, прищепку юзали чтоб весь чип переписатьб, там классический Интел лок Регионов МЕ и Дескриптора. На Регионе BIOS лока нет, можно было юзать FPT v6/

Кстати, а прищепкой шили мод из бэкапа или стока?

Хорошо. А что тогда нахоодится:
KSWAA - файл BIOSCOD02.ROM в смещении 0x49F6-0A25 (00 14 - похоже указатель VenIDDevID)
NSWAA - файл {C77E6E1F-B987-4962-909D-D11A7D8067A1} в смещении 0x250-0x277
Явно список Wi-Fi адаптеров Atheros. Intel b Realtek,
На каком-то забугорном форуме чел писал, что редактируя эти списки можно застаить работать нормально любой адаптер не зтрогая 20-ый пин.

ОК.
Я мод делал бэкапа, сделанного программатором. Это было много лет назад, безуспешно пытались править "родную" прошивку.
"Сомнительно, но окей".

DeathBringer
"Списки " опробую на редактор и дам знать.
У меня KSWAA еще надолго завис в химчистке, а с NSWAA мы похоже лоханулись - HDMI порт оказался "пустышкой", те разъём есть, а чипа нет.
В общем VGA порт выдает видео, а при подключении к HDMI вообще никакой реакции, словно ничего не подключают. Продавец сказал, что на этой плате нет чипа для HDMI.
Поясни пожалуйста NSWAA LA-5321P могут быть модели с поддержкой HDMI и без поддержки?
А то я вообще уже ничего не понимаю.

На схеме чипсет соединен с портом hdmi через HDMI Level Shifter. Про этот чип он говорит? И куда он делся?
Вряд ли бы тогда распаивали порт. Вы в BIOS или в Windows проверяете?
P.S. Матрица через LVDS заработала?

DeathBringer
Сам ничего не понимаю про какой чип он говорит. Сказал, что поищет другую материнку с этим, ему понятным чипом. Вечером переспросим. Кстати, а где он примерно на плате находится?

А вообще ситуация такая:
материнка приехала словноо в магазе куплена. Все ращъемы на месте и были закрыты (упакованы). К этой мамке был куплен проц i7-620m C2. Отдали всё это добро товарищу. Он нам всё красиво уложил в корпус ноута. Тазик сразу завелся, погонял пару часов, проверил температуры и отдал нам.
Когда мы наячали подключать его к внешнему монитору, то при подключении HDMI кабеля ноут вообще никак не реагировал. При подключенн к VGA была реакция экран на ноуте мргает и есть изображение на внешний экран. HDMI вообще никакой реакции, словно к порту ничего не подключают.
В БИОС настроек по этому поводу никаких только выбор LCD only или Автовыбор.
В винде тоже полная тишь. А, на комбинацию FN-F5 ре+акция токо у VGA/
В общем такое чувство что разъём HDMI токо дырку прикрывает.
Я уже даже на проц сгрешить успел, про чип вечером уточню, может и разъём "того"..

Думаю, что он говорит про чип дискретной видеокарты.
Boardview надо смотреть.
Это вряд ли. Возможно, просто автоматическое определение подключения не срабатывает.
Ничего не подключайте к VGA, а монитор подключите к HDMI.
В меню монитора надо выбрать источник сигнала HDMI, а в Windows в настойках дисплея нажать кнопку "Обнаружить" ("Найти").
Если не поможет, что выключить/включить питание монитора, и в момент, когда монитор будет искать источник изображения, нужно нажимать кнопку ""Обнаружить" ("Найти").
P.S. У монитора какое разрешение? Кабель изношен?

DeathBringer
Сделали запрос про чип и продавец ответил, что -Да сия чипа нема на данной плате.
Весьма странно как ты и говорил Разъём есть, а чипа нет.. Как такое может быть? И что ответить или спросить у продавца?

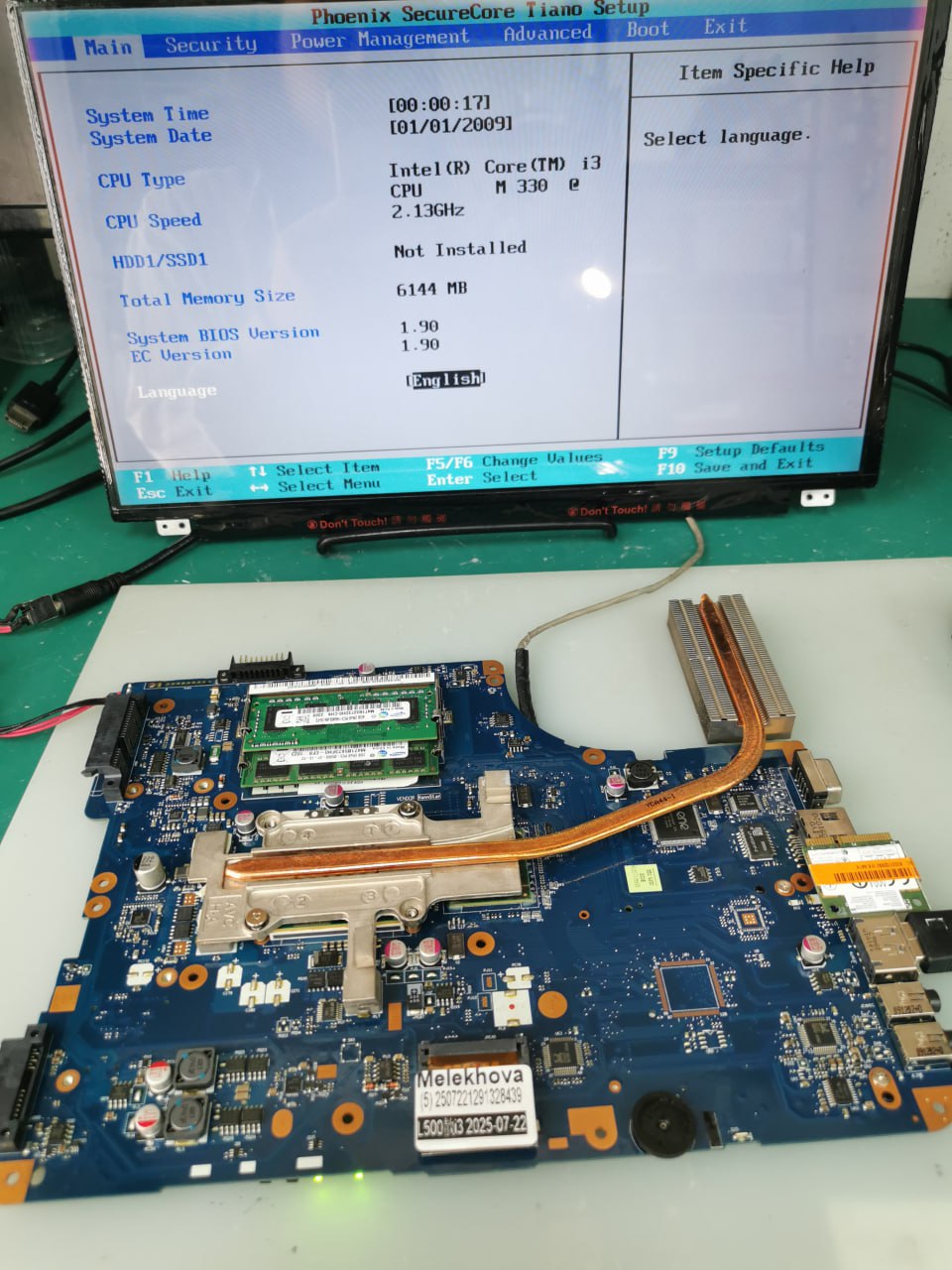

Вот у нас есть пока такая фотка, но по ней не совсем понятно наличие чипа

Пока спор отложяили, ждём кагда нам сделают RSWAA т потом ппосмотрят, что у нас там вообще есть на HDMI-ке.

На фото порт HDMI закрыт модулем WiFi, а нужный чип (левее и ниже) и его обвязка отсутствуют.

Добавлено спустя 11 минут 22 секунды:
У тех плат, что мне ты присылал в личку, чип и порт на фото были. Ссылку на заказанный товар можешь показать?

Добавлено спустя 11 минут 9 секунд:
Моя версия такая - присланная материнка изначально предназначалась для моделей без HDMI, но для замены неисправных плат в ноутбуках таким портом китайцы допаяли сам порт для косметики.

DeathBringer
заказывали мы по этой ссылке
https://aliexpress.ru/item/100500791030 ... 2804511677
Сообщи пожалуйста если обнаружишь что-то интересное

Ясненько, тогда нет смысла тащить его к спецам на проверку.
Но скорее всего отнесу, пусть хоть зафоткают для спора с продавцом. Ведь даже не предупредили, что порт будет не рабочий, а мы не спецы чтобы понять это по фото.

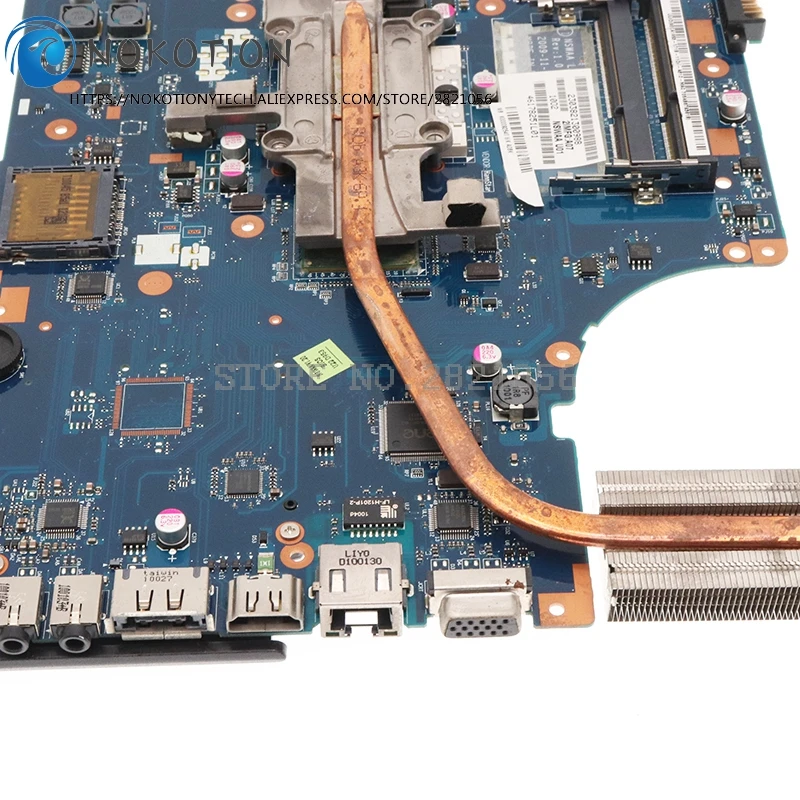

Там на фото все ОК.
А прислали такую, как в другом объявлении этого продавца - https://aliexpress.ru/item/100500802381 ... 3293263802

DeathBringer
Тогда попробуем побадаться! Спасибо.

Помогите разобраться:
Нужно добавить NVME в H81M-K. Скачал последнюю версию - H81M-K BIOS 3802. Открыл в MMtool, выделил CSMCORE, добавил туда NvmExpressDxe_5.ffs и сохранил. В BIOS открываю файл в ez flash. И система говорит, что это не UEFI BIOS.

NemoSUN
В шапке темы есть ссылка - Модификация UEFI BIOS. Софт для работы. #15451449

Здравствуйте!
Пытаюсь прикрутить на свою ASUS P9x79le v 4701, i7-3820, поддержку NVMe, нашел файл с готовым Bios, как у меня ASUS P9x79le v 4701 https://disk.yandex.ru/d/YRWR04XGO4JvWw

Попробовал прошить, но в afuwin получаю:

Reading flash… done
ME Data Size checking. ok
FFS checksums… ok
1e — Error: Secure Flash function is not supported on this file.

Что я делаю не так? Хотелось бы оживить старичка.
А если шить через Secure Flash, я не получу кирпич? Расширение у оригинального биоса- .сар, у модифицированного -.rom…

Rabbit888
Прошейте при помощи Intel Flash Programming Tool (FPT) из ME System Tools v8

Получил такое...

Platform: Intel(R) Patsburg Chipset - Reserved DID 0x1D41
Reading HSFSTS register... Flash Descriptor: Valid

--- Flash Devices Found ---
W25Q64BV ID:0xEF4017 Size: 8192KB (65536Kb)

PDR Region does not exist.
GBE Region does not exist.

- Reading Flash [0x800000] 8192KB of 8192KB - 100% complete.
- Erasing Flash Block [0x002000] - 100% complete.
- Programming Flash [0x002000] 8KB of 8KB - 100% complete.
- Erasing Flash Block [0x005000] - 100% complete.
- Programming Flash [0x005000] 4KB of 4KB - 100% complete.
- Erasing Flash Block [0x00B000] - 100% complete.
- Programming Flash [0x00B000] 12KB of 12KB - 100% complete.
- Erasing Flash Block [0x00D000] - 100% complete.
- Programming Flash [0x00D000] 4KB of 4KB - 100% complete.
- Erasing Flash Block [0x012000] - 100% complete.
- Programming Flash [0x012000] 8KB of 8KB - 100% complete.
- Erasing Flash Block [0x017000] - 100% complete.
- Programming Flash [0x017000] 12KB of 12KB - 100% complete.
- Erasing Flash Block [0x01D000] - 100% complete.
- Programming Flash [0x01D000] 20KB of 20KB - 100% complete.
- Erasing Flash Block [0x021000] - 100% complete.
- Programming Flash [0x021000] 4KB of 4KB - 100% complete.
- Erasing Flash Block [0x025000] - 100% complete.
- Programming Flash [0x025000] 4KB of 4KB - 100% complete.
- Erasing Flash Block [0x029000] - 100% complete.
- Programming Flash [0x029000] 4KB of 4KB - 100% complete.
- Erasing Flash Block [0x02D000] - 100% complete.
- Programming Flash [0x02D000] 4KB of 4KB - 100% complete.
- Erasing Flash Block [0x035000] - 100% complete.
- Programming Flash [0x035000] 20KB of 20KB - 100% complete.
- Erasing Flash Block [0x092000] - 100% complete.
- Programming Flash [0x092000] 360KB of 360KB - 100% complete.
- Erasing Flash Block [0x108000] - 100% complete.
- Programming Flash [0x108000] 464KB of 464KB - 100% complete.
- Erasing Flash Block [0x15F000] - 100% complete.
- Programming Flash [0x15F000] 344KB of 344KB - 100% complete.

Error 7: Hardware sequencing failed. Make sure that you have access to target flash area!
Trying to erase the same block (iteration: 2)

Error 7: Hardware sequencing failed. Make sure that you have access to target flash area!
Trying to erase the same block (iteration: 3)

Error 7: Hardware sequencing failed. Make sure that you have access to target flash area!
Failed to erase this block 3 times!!

Rabbit888
В DOS прошивали?

Все закономерно. Так и должно быть, когда есть защита от записи региона биос. Можно шить через через Secure Flash, но к биосу .rom надо приделать "шапку" (что не так просто) и получить .сар, правильно переименовать файл биоса и тогда должно все получиться.
По мне самый простой путь - это купить программатор ch341a, стоит копейки. Достается микросхема из кроватки, вставляется в программатор, запускается программа прошивки, 5 мин времени и новый биос готов. Только предварительно надо переписать всякие серийники из старого биоса в новый перед прошивкой. Если что-то пойдет не так, то можно тупо вернуть старый биос на микросхему без шума и пыли.

P.S. Несколько лет назад сделал биос под p9x79, там все, что можно зашил, поддержку nvme, новые микрокоды процессора, новые регионов биоса и т.д. и т.п. Все через программатор. Сейчас стоит ОС на самсунге 970 pro. Никаких проблем нет.
