Да, Raven Ridge 2 - это рабочее название, которое для AM4 поменяли на Picasso, а для мобильных - Dali
Там F.8.1 / 17.18, то есть - 810F81
В списке нет маркировки с крышки, но скорее всего там Picasso (B0 или B1).

DeathBringer

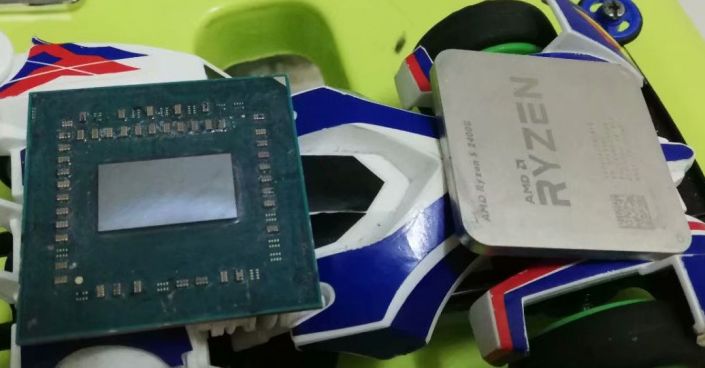

Raven Ridge 2 и Picasso это разные ядра/кристаллы. У Raven Ridge 2 форма кристалл квадратная, у Picasso и Raven Ridge форма кристалл прямоугольная и раза в два больше. У Raven Ridge и Raven Ridge 2 техпроцесс 14 nm, у Picasso - 12 nm.
https://overclockers.ru/hardnews/show/1 ... pokoleniya
https://overclockers.ru/hardnews/show/9 ... koj-pripoj

Существующая неразбериха, в т.ч., из-за того что AMD выпускала Athlon 200GE на ядре Raven Ridge и Raven Ridge 2, а Athlon 3000G на ядре Raven Ridge 2 и Picasso.
+ диагностические утилиты не всегда корректно распознавали ядра, особенно на старте.

ZimogoretS
Пока не представлено доказательств существования процессоров для AM4 c CPUID=820F01

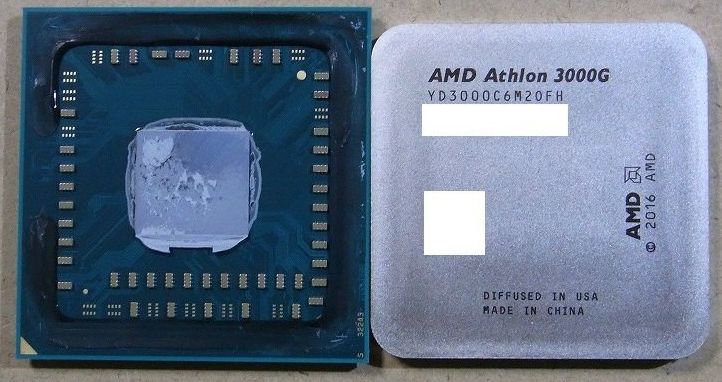

P.S. По первой ссылке вижу на крышке YD3000C6M2OFH, у которого CPUID=810F81
Официально это Picasso с 14nm: https://www.amd.com/en/support/download ... 3000g.html

Может у кого-то есть модифицированный биос на GIGABYTE GA-H81M-D2V, нужна загрузка с PCIex, штатный биос этого не поддерживает.

Народ, кто-то пользовался ChatGPT для открытия скрытых меню в ноутах, без модификации самого БИОСа? Сейчас ковыряюсь с гугловским чат джипити, но ему нельзя скормить текстовый дам из ifrextract.exe , но тем не менее он мне объяснил, как работать с ru.efi. Может быть есть какие-то более подходящие чаты?

Вопросец тут созрел, по теме, т к использовать инструментарий для работы с образом биоса придется. Есть у интела 12 и 13 поколение Core, часть из 13 фактически остались Alderlake и даже используют тот же микркод CPU что и 12 поколение, это i3 13100(F) i5 13400(F) 13500. Возьмем материнскую плату, которая 13ое поколение не поддерживает(и новых биосов нет, забил производитель). Выходит достаточно там обновить ME до 16.1.* версии и микрокод который к альтедам относится(B06F2, B06F5) до более свежего, ну 3E к примеру, и все, должны эти процессора "взлететь"? Или могут быть нюансы?

И еще до кучи возник вопрос, есть ли какая то область в биосе, отвечающая за взаимодействие с контроллером памяти? Точнее понятно что она есть, легко ли ее перенести? Подробнее, есть китайский аппарат на базе LGA1700, в котором память(любая) упорно не хочет заводится выше чем на 4800, при этом не зависимо от процессора(в том числе у которых 5600 это стоковая частота памяти) память естественно тоже 5600 по Jedec, уже позже узнал по китай форумам что производитель конкретно в этом биосе что то нахимичил, в связи с чем появилась именно такая проблема - память 5600 работает только на 4800. Именно от этой ревизии аппарата предыдущего биоса нигде не нашел, но есть биос от предыдущей ревизии этого же аппарата(аппаратно материнские платы ничем не отличаются), где этой проблемы нет, но на тот аппарат биос достаточно древний и кривой, но что важно - проблемы 4800-5600 там нет, вот если бы выдернуть из него часть отвечающую за работу с памятью и воткнуть в этот...

Нужно не обновить микрокод, а добавить если он отсутствует. Версия микрокода не вносит поддержку новых процессоров, а лишь фиксит исполняемый код.
Все 3 итерации лейков на 1700 механически и электрически совместимы (это не 1151 и 1151v2).


Биос (в своё представлении bin, rom или cap файла) это просто контейнер с отдельными исполняемыми efi файлами\программами (как exe на винде, правда и efi и exe это тоже контейнер внутри которых находятся заголовки и секции кода, но сейчас не об этом).
Конечно же в файле биоса есть программа, отвечающая за КП. Но здесь также нужно учитывать бюджетность самой доски. Если плата малослойная, не имеет экранирования, дешевые компоненты питания для памяти и КП, то производитель не просто так ограничивает частотный потенциал для обеспечения стабильности.
Ведь если он даст полный карт-бланш и посыпятся гневные отзывы от юзеров, пытающихся выжать 10000, то кто будет покупать его продукцию?
В общем программы можно повытаскивать через UEFITool, а дальше реверс-инжиниринг (IDA и дизассемблер Intel 8051 в помощь).

Так в том то и вопрос, что например процессор i5 13400 и процессор i5 12500 имеют один и тот же CPU ID, т е фактически 13400 это тот же альдерлайк, как и 12ое поколение, просто с другим названием, а не раптор лайк, соответствинно микрокод его родной там по определению уже есть, просто устаревший. Но то что на старом биосе 13400 попросту не взлетит - это факт. К сожалению нет какой нибудь бу платы лга1700 под рукой, к которой были бы старые биосы без поддержки рапторов, провел бы эксперемент в свободное время

UPD: А не, чет я протупил, у этих недорапторов свой CPUID(b06f2, b06f5) просто наименование версих их (3a, 3e и тд) полностью совпадают с альдерами



С этим я более менее знаком, вопрос - где эта область размещена...

Именно так.
Ради эксперимента выдернул микрики из биосов своей доски:



Добавлено спустя 43 минуты 46 секунд:

Какого-то единого dxe драйвера для памяти нет (как например для IntelVTdDxe).
Сперва инициализируются программы *PreMem (например FspInitPreMem, отвечающая за настройку временной памяти).
При этом наименования guid таблицы может быть разным (есть вариации MemoryInit, или PlatformInitPreMem в котором расположен SPD). PEI тома могут быть под защитой бута.
В общем всё это такое себе, без даташита или более четкой документации, сложно ковырять "пальцем в небо".

Здравствуйте друзья! Хотел поставить m2 nvme ssd на плату ga-p67a-d3-b3 rev.2, заранее модифицировал биос, добавил nvme драйвер, PP-SATA диск показывается в биос пусть и без названия, но проблема в том что pciex4 слот работает в режиме x1, и я не знаю что сделать можно с этим. PCIex4 должен использовать 5-8 порт. В FIT смотрел, там вроде всё правильно – чипсет готов работать в x4 режиме, но что-то на уровне биоса мешает. В UEFITool есть драйвер x1x4switch – не знаю, попробовать удалить его, может ли сработать. Но после удаления драйвера биос рабочий будет? Не отрубится материнка? Биос версии UA6. Подскажите что-нибудь пожалуйста...

В общем, регион дескриптора не шьется через fpt. Выдает ошибку 7. Неужели только программатором прошить получится?

ClaymoreZ
Подключите SSD и сделайте текстовый отчет CPU-Z.

ClaymoreZ

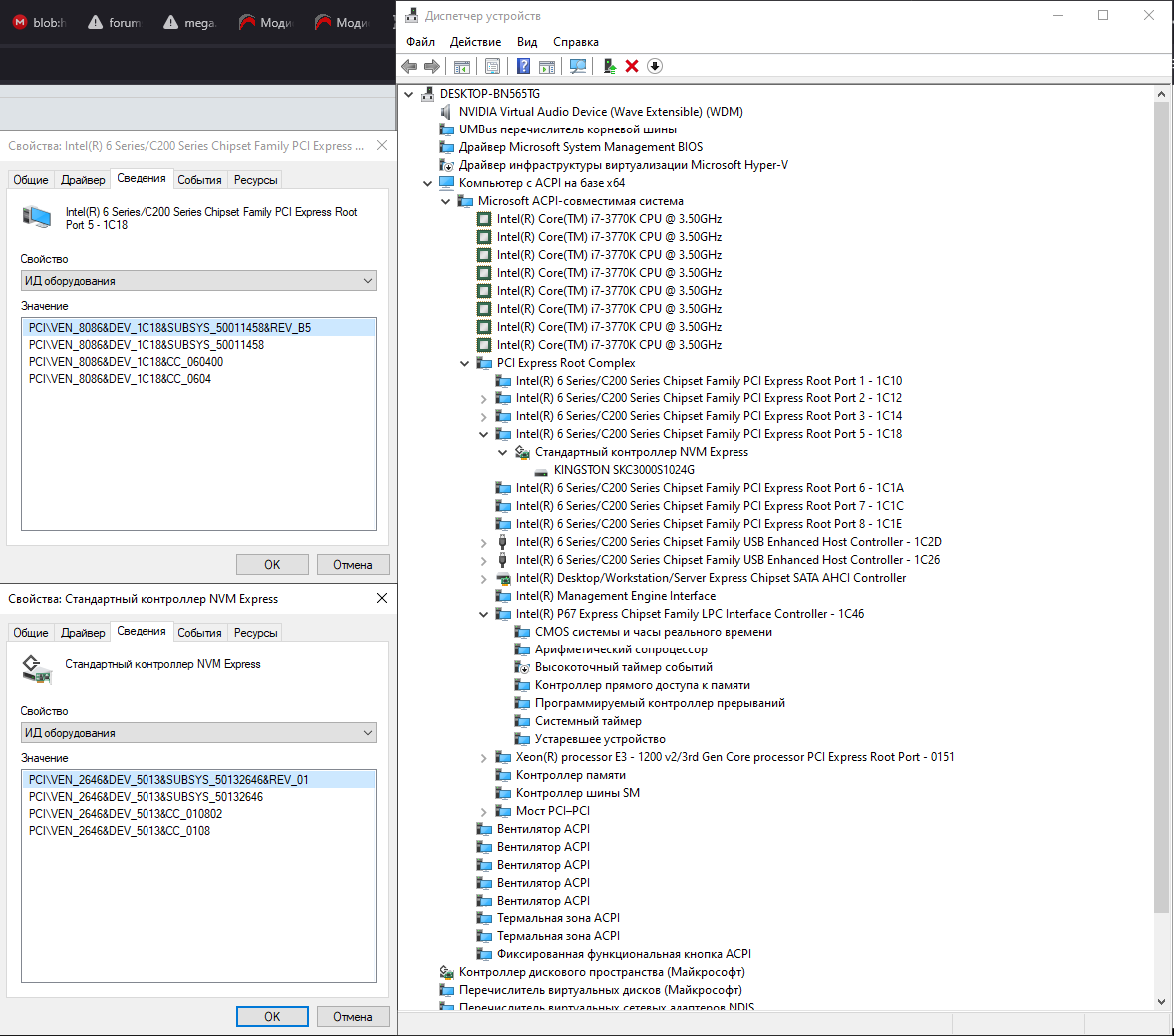

Теперь в Диспетчере устройств сделайте вид Устройства по подключению и найдите в дереве свой SSD.
Нужен скриншот ветви с подключенным SSD и ИД оборудования устройства, к которому SSD подключен.

ClaymoreZ
Да, Ваши опасения подтвердились - прошивка игнорирует настройки 5 порта PCI-E в дескрипторе.
Возможно, проблема в x1x4switch. На аналогичной материнке были проблемы с этим драйвером - https://www.tweaktownforum.com/forum/te ... post696305
Попробуйте найти предыдущую версию прошивки - Ua5 (mb_bios_ga-p67a-d3-b3_v2.x_ua5.exe)

DeathBringer
Дампы биоса
Я пробовал делать дампы биоса полного и только дескриптора, и там Port 5 включен в режиме x1 – не так как в прошивке. Значит регион дескриптора не прошивается. Выше я отписал что пытался прошить регион дескриптора через fpt -desc -f, но вылетает ошибка "Error 7: Hardware sequencing failed. Make sure that you have acces to target flash area!".

Если воспользоваться гайдом из темы Отключение BIOS Lock (Error 280 при прошивке), можно ли обойти лок и прошить всё же дескриптор?

ClaymoreZ
Попробуйте прошить дескриптор по абсолютным адресам:
fpt -a 0x0 -l 0x1000 -f desc.bin

DeathBringer
Попробовал прошить. Прошилось успешно, но система не захотела запускаться – материнка выдает короткий писк с интервалом. Восстановил дуалбиосом. Что ему не понравилось? Эта команда точно только дескриптор прошивает? Команды -desc же нету. Это не совсем оригинальный дескриптор с прошивки ua6 – я в нем выключил subtractive decode, и phy pcie port select выставил на port 3. Вот здесь файл дескриптора который прошивал.

Она прошивает первые 4096 байт. Можете сохраненный родной дескриптор прошить и убедиться.
