DeathBringer
Прошилось. Короче, дескриптор прошивался без ограничений изначально, но вот я прошил дескриптор через оригинальную прошивку ua6, но порт все равно стоит в режиме 4x1. Появилась мысль, что драйвер x1x4switch для переключения режимов попросту сам меняет значение в дескрипторе, поэтому я радиакально попросту удалил его. Прошил. Теперь в дампе стоит режим 1x4, и слот работает в режиме x4. У кого похожая проблема встретиться – пользуйтесь. Плата ga-p67a-d3-b3 Rev.2. Однако, слоты pciex1_2/3 скорее всего не заработают больше.

ClaymoreZ
Отлично! Поздравляю с найденным решением!

Не знаю по теме нет, но по логике сюда. В UEFI есть где то параметр(не доступный логично с меню) отвечающий за минимальное состояние процессора? Есть мини пк Fevm FN60G v2, было замечено что именно процессоры раптор имеют состояние покоя мин 20 ватт, при этом програмы мониторинга показывают нагрузку на GT ядра, которых даже нет в в двух иp трех подопытных процессоров(i7 14700f, i7 13700f, и третий i5 13400 но с отключенным видеоядром в биос). Вот копипаст из аиды:
IA-ядра ЦП 3.39 W
GT-ядра ЦП 18.98 W

Это на 14700F, но с двумя другими рапторами та же картина. При этом если установить туда альдер лайк(проверено на i7 12700kf, i5 12400f) нагрузка в покое адекватная, т е порядка 5 ватт. Чем это "мешает жить", температура процессора в покое 45-50 градусов(как следсвие у альдеров - около 30). Сначала подумал что дело в ОС - нет, не в ОС, т к таких аппаратов 3шт, провел разные эксперементы, в том числе установку голой винды, даже без установки драйверов, просто ставим оригинальный образ Win11 25H2, и сразу видим такую картину, потребление 5 ватт на альдерах, и 22-23 на рапторах. Из которых большую часть едят не существующие GT-ядра. Что пробовал сделать - перепрошить заводской биос с ме - не помогло, обновление ме на последний, и обновление микрокодов до крайних рапторовских(3E и 136) так же ни какой реакции. Такое впечатление что на рапторах в этом биосе не работает C-State(к слову, по дефолту он отключен, но включение ничего не дает) не подскажете в каком направлении копнуть? Програматор есть, пользоваться умею, фулл бэкап тоже есть, т е эксперементировать готов. На всякий случай ссылка на оригинальный заводской биос https://drive.google.com/file/d/1PETVfT ... Hfi4f/view

по HWinfo гляди работу С и заодно напругу и прочее Ryzen 7000/9000 (Процессоры AMD Zen 4/Zen 5/AM5) #18669841 , а GT отключи явно, так-то непонятно, как неработающее, чтот потребляет. Инженерные версии Intel Core 13th/12th Gen LGA1700 [Q1LP,Q015] (Моб. проц. с адаптером[Мутанты]) #18666196 соотв может повключать всякие Enhanced C-states, IO MWAIT Redirection, Package C State Limit, ... над смотреть ещё и какие↑ С'эшки работают + Effective Clocks тож не замечал его в потребителях, чтоб чтот путное озвучить

BOBKOC

Да в том то и дело, что по напруге все как и должно быть в покое, 0.7~+-, туплю где увидеть c-state в hwinfo, но частоты так же скидывает как и положено, в покое от 1.2ггц. Но кстати hwinfo уже указывает не на потребление GT ядер, а на потребление системного агента(System Agent Power).

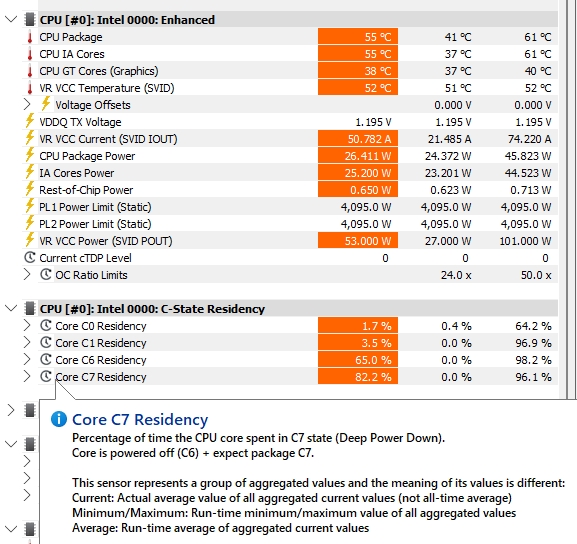

UPD: Да, нашел в датчиках C-State резидентность, ну процентики там меняются, значит C-State работает. Теперь собственно вопрос, что может заставлять потреблять системный агент в рапторах, но при этом не потреблять в альдерах?

GIGABYTE B760M GAMING X WIFI6E DDR4 GEN5
Беру с оф.сайта биос F4 (Checksum : E33F)
Обновляю микрокоды и GOP
Закидываю на флешку, а Q-Flash мне показывает фигу - Invalid image
Я так понимаю идёт проверка по хешу и естественно после модификации через UBU хеш не бьётся.
На китайских досках с этим проблем нет (в частности у Colorful просто отключается ME в 0.0.0.0 и нет никакой проверки по хешу).
Как шить эту доску?

dezmand07 Через fpt думаю должен прошиться

Asus P8Z77-V-PRO прошил новые микрокоды (1F) и NvmExpressDxe_4.ffs. PATA SS. bcdboot нашёл NVMe-шку и как микроновскую прописал бут в UEFI ....Win7 стала работать на NVme микроне (дрова от 21.03.2021).Проблема в том,что винда7 запускается только в UEFI моде и соответственно не видит старые ССД и харддиск.Через командную строку всё видит и читает.В Treesize всё видит и читает.Понятно что проблема в дескрипторах,нажимаешь Ярлык мой комп...тишина.Там-же в управлении ,все диски виртуальные открывает и всё видит.Если-бы не нужно было обращаться к старым дискам,то оставил-бы и так-скорости очень хорошие.Есть идеи,без разрушения старых хардов ,т.к они тоже используются как загрузочные?В идеале нужно запустить NVMe в CSM режиме,а не в UEFI.

Cedric, сам не пробовал. Вставлять через MMtool.

Cedric писал(а):

В идеале нужно запустить NVMe в CSM режиме,а не в UEFI.

Загрузиться с NVMe-накопителя можно только в UEFI-режиме, но можно дополнительно активировать CSM в помощь при установке Windows 7.
После установки драйверов для графики CSM можно отключить.
В общем случае неверно.

Благодарю за помощь.Докладываю. Всё сделал как нужно,конфигуратором вставил свои ID и DEV (1344 6001)MMTool-ом вставил с моими ID и DEV ,GUID "55AA0FE92B1B00000000000000000000"
В биосе появилась новая позиция NVme [2:0:0:1] Грузился с установочного CD Win7 в командной строке Diskpart ,кроме CD не видит ни чего кроме себя (пробовал разные конфигурации загрузки).Прошился на свою версию обратно с новыми микрокодами и NvmExpressDXE_5.Загрузился в UEFI -так и есть.Сделал DISM /Online /Cleanup-Image /ScanHealth - эффекта не дало.
решило мою проблему.Я ещё дополнительно в реестре удалил в первой ссылке папку Explorer т.к она не полностью удалилась (это тяжёлая артиллерия).Всё заработало после перезагрузки.Пропали только нижние иконки быстрого запуска,Хром потерял все закладки и открытые вкладки,программы потеряли монопольный доступ к своим расширениям (исправимо).Но зато всё работает как нужно,скорость на чтение около 2000,запись ~960 .Сейчас попробую откатиться назад и более щадяще выполнить эту процедуру.Если нужно могу выложить свой бинарник и программы уже собранные под свой чипсет здесь для записи под ДОС-ом,но не знаю как выложить.Мать P8Z77-V-PRO При прошивке есть ньюанс,нужно сначала "понизиться" -прошиться старой версией 1805 , а новая уже будет 2104.И так всегда перед прошивкой новой,без программатора.

Интересно, что у меня win10/11 грузятся и так, и так, а вот для установки win7 пришлось включать UEFI.

правильнее сказать с диска с GPT разметкой - а с MBR разметкой и c активированным CSM можно грузиться и даже на чисто BIOSе грузиться можно - главное что бы BIOS диск видел

Основное отличие в UEFI-загрузки от Legacy-загрузки:

1. При UEFI-загрузке процессор, находясь в 64-битном (или 32-битном) режиме адресации памяти, загружает файл(!) загрузчика ОС с выбранного тома накопителя.
   Обычные имена такого файла: /efi/boot/bootx64.efi, /efi/boot/bootx86.efi, /EFI/Microsoft/Boot/bootmgfw.efi и другие.
   Разметка загрузочного накопителя может быть и GPT и MBR.
2. При Legacy-загрузке процессор, находясь 16(!)-битном режиме адресации памяти, загружает самый первый сектор накопителя с разметкой MBR(!).
   Только так можно загрузиться в чистый DOS.

Compatibility Support Module (CSM) - это код прошивки, состоящий из обработчиков прерываний, которые в современных ОС уже не используются.
Например, прерывание с номером 10h требовалось для управления режимами видеокарты.
Активация этого модуля обязательна для Legacy-загрузки, но может использоваться и при UEFI-загрузке.

DeathBringer
Я правильно вас понял?
Если бы выделенный файл в загрузочном разделе имел расширение .efi, да хоть какое, это означало бы режим загрузки UEFI?
Иначе говоря, если бы сам раздел система видела, как (шифрованный EFI) - см. такой на 120-ке с Win7, можно было бы говорить о режиме загрузки UEFI?
Предыстория. Когда я менял платформу, возник соблазн использовать оба слота NVMe, раз уж они есть. Перенести на 120-ку свою старую семерку и на терабайтник залить "на попробовать"свежую 11 24Н2. Не уследил, что установочные флешки созданы без ЕФИ. Залил 11, предварительно разметив МБР. Прошло, как по маслу. А вот с 7-кой неделю возился, и получилось только через ЕФИ. Не знал, что это невозможно.

Нет, даже не близко.
При UEFI-загрузке, имя файла загрузчика и путь к нему записываются в NVRAM при установке ОС. Либо прошивка сама пытается найти этот файл, используя стандартные пути и имена.
Файл BOOTMGR используется для загрузки в Windows в Legacy-режиме, но его наличие не указывает на его фактическое использование при загрузке ОС.
Несложно определить тип загрузки при помощи запуска bcdedit: посмотрите на параметр path в разделе {bootmgr}
Повторюсь, при UEFI-загрузке можно использовать обе разметки накопителя: и MBR и GPT.

Добавлено спустя 1 час 12 минут 47 секунд:
Darksome
Благодарю за восполнение пробелов в моих знаниях!

да пожалуйста
могу, если еще не в курсе, еще парочкой "неправильных" знаний поделиться:
В большинстве современных UEFI (не буду утверждать что во всех) есть драйвера не только для FAT, но и для NTFS и EXTx - загрузочному разделу не обязательно быть в FAT. Мало того - можно вообще обходиться без загрузочного раздела и грузиться прямо с системного радела в UEFI режиме (CSM само собой то же). Моя Win81 так и работает - NVMe диск в MBR разметке - на системном разделе есть и BOOT и EFI папки с загрузчиками и я могу и в CSM и в UEFI режимах грузиться.
Так же UEFI сама умеет грузить Linux, без загрузчика (файлы initrd/linux). Но тут надо в EFIShell красноглазить. По крайней мере 10 лет назад так делал - не думаю что что-то поменялось.
Само собой все это с отключенным Secure Boot.

PS "Неправильные" знания - потому что не следуют M$ хотелкам

А! Кажется, я понял! Они - разные!
Вот: 11, видится в бутменю матери в режимах "легаси" и "компартибл":

Для сравнения, семерка, видится в бутменю матери в режимах "UEFI" и "компартибл":

pastperfect
Читайте внимательнее, я говорил про раздел {bootmgr} (Диспетчер загрузки Windows), а Вы показываете {current} (Загрузка Windows)

Облажался я крепенько. Восстановил две ветки Explorer и Policies обратно."Мой компьютер" открывается на рабочем столе ...второго монитора,который выключен и стоит на балконе.Благодарю всех за помощь.
