Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Материнская плата lenovo rd450x hyperscale.

!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.
Фото и версии
Вложение:
2.png [ 627.51 КБ | Просмотров: 109708 ]
Вложение:
2023-12-29_11-10-33.png [ 219.33 КБ | Просмотров: 170045 ]

Вложение:
Комментарий к файлу: фото
foto_rd450x.jpg [ 89.28 КБ | Просмотров: 170045 ]

Известно как минимум о двух видах данной материнской платы c разными встроенными сетевыми картами:
1) 10Gbit*2 сетевой картой на intel i540, визуально можно отличить по наличию радиатора возле PCI-E слотов
Вложение:
Комментарий к файлу: 10g
2023-12-29_11-31-49.png [ 490.29 КБ | Просмотров: 170045 ]

2) 1Gbit*2 сетевой картой на intel i350
Вложение:
Комментарий к файлу: i350
i350.png [ 117.32 КБ | Просмотров: 170045 ]
Характеристики
Формфактор: EATX
Чипсет: intel с612
Процессоры: 2*LGA2011-3 2600 v4(v3) intel Xeon Haswel-EP (4,6,8,10,12,14 ядер) от 1,6 до 3,5 МГц
Память: 16*DDR4 2400 МГц (RDIMM, LRDIMM) до 1024 GB
6 PCI-e слотов (2*16x 4*8x) ver 3
3 usb 2.0 (один на плате)
2 Usb 3.0
2 SATA
Встроенный HBA контролер 6gb+ два разъёма SAS SFF-8087
VGA
BMC/IPMI
Особенности платы
Для работы не в комплектом корпусе lenovo необходимы колхозные переходники(которые, как правило, поставляются вместе с платой)
Вложение:
perehod .jpg
perehod .jpg [ 142.6 КБ | Просмотров: 170045 ]

Схема переходников:
Вложение:
lenovo_led.jpg [ 36.67 КБ | Просмотров: 170038 ]

pwr sw - кнопка включения
reset sw - кнопка reset
pwr led - светодиод питания
hdd led - светодиод активности дисковой системы
Вложение:
D450X1.jpg [ 121.03 КБ | Просмотров: 170038 ]

Наличие этого переходника обязательно!
Иначе материнка не стартует
Документация к материнской плате.
!Осторожно много китайского языка!
Англоязычной документации найти не удалось!
Вложение:
Lenovo RD450X.pdf [3.93 МБ]
Скачиваний: 7242
Основные выявленные проблемы материнской платы
1) Скудный по настройкам BIOS
2) Глючный BMC/IPMI
проблемы вытыкающие из этого:
3) Неуправляемые вентиляторы.
4) PCIe Bifurcation - не включается/отсутствует в bios.
BIOS
Известно о следующих версиях bios:

2.19 - нет отзывов об эксплуатации
2.31 - отсутствует раздел IntelRCSetup > IIO Configuration
BMC/IPMI
Известно о следующих версиях BMC:

2.36.1315 - множество ошибок, не весь список доступных на плате сенсоров.
3.24.1145 - множество ошибок, не весь список доступных на плате сенсоров, плата не включается через bmc, постоянно засирает лог ошибками, вероятно не родной для этой платы
4.10.1011 - нет отзывов
4.11.1027 - нет отзывов




Партнер


Junior
Статус: Не в сети
Регистрация: 13.06.2024
Откуда: Севастополь
Очень благодарен данному форуму, помог разобраться и решить ряд проблем с данной материнской, но часть вопросов всё таки осталось.
Порекомендуйте самую нормальную версию BIOS для этой платы в которой работает управление кулерами.
У меня корпус 2U с 5 вертушками, 2 на процах и три фронтальных, все подключаются по 4pin к материнке, но орут так как будто я пылесос запускаю, ни-как не могу найти в биос настройку оборотов, уже штук 5 разных биосов переставил.

От сюдого и вытекает 2 вопроса:
1. Есть ли биос с возможностью регулировки оборотов кулера?
2. Если биоса с регулировкой оборотов нет то порекомендуйте самый хороший биос из тех что есть для этой материнки.




Junior
Статус: Не в сети
Регистрация: 26.04.2024
Phoenix3008 писал(а):
От сюдого и вытекает 2 вопроса:
1. Есть ли биос с возможностью регулировки оборотов кулера?
2. Если биоса с регулировкой оборотов нет то порекомендуйте самый хороший биос из тех что есть для этой материнки.


по биосу не подскажу
у меня в башенном корпусе собрано, шумит терпимо в другом помещении)

как идея: как то ставил водянку на 2080ti не знал как управлять скоростью помпы и кулерами на ней в зависимости от температуры gpu,
прога аrgus Monitor тогда помогла




Junior
Статус: Не в сети
Регистрация: 13.06.2024
Откуда: Севастополь
kit2024 писал(а):
Phoenix3008 писал(а):
От сюдого и вытекает 2 вопроса:
1. Есть ли биос с возможностью регулировки оборотов кулера?
2. Если биоса с регулировкой оборотов нет то порекомендуйте самый хороший биос из тех что есть для этой материнки.


по биосу не подскажу
у меня в башенном корпусе собрано, шумит терпимо в другом помещении)

как идея: как то ставил водянку на 2080ti не знал как управлять скоростью помпы и кулерами на ней в зависимости от температуры gpu,
прога аrgus Monitor тогда помогла


Это конечно здорово, но у меня сервак собирается под виртуалки, либо будет стоять esxi или ProxMox
По этому виндовские проги не вариант, но за идею спасибки, в крайнем случае буду понижать обороты хардовыми костылями )))




Junior
Статус: Не в сети
Регистрация: 25.05.2021
Phoenix3008 писал(а):

Это конечно здорово, но у меня сервак собирается под виртуалки, либо будет стоять esxi или ProxMox
По этому виндовские проги не вариант, но за идею спасибки, в крайнем случае буду понижать обороты хардовыми костылями )))


Через ipmitool регулируется - где-то на прошлых страницах ссылка на гайд, не запоминает после перезагрузки, срипт на автозапуск в помощь.




Junior
Статус: Не в сети
Регистрация: 07.06.2024
kit2024 писал(а):
итак, это произошло
буду дальше ломать соберу raid и потестирую виртуализацию....

как дела с бифуркацией, raid заработал?
заказал адаптер на 4 nvme накопителя




Junior
Статус: Не в сети
Регистрация: 16.06.2024
Подскажите, какие задержки по памяти характерны для данной платы?




Junior
Статус: Не в сети
Регистрация: 13.06.2024
Откуда: Севастополь
Ребята подскажите пожалуйста, поставил биос версии rd450x3 (v231, анимешная девочка), с ним плата работает хорошо, всё устраивает и претензий нету, но теперь возник ряд вопросов не критичных, так чисто на всякий случай может стоит, а может и нет.
1. у меня зашита версия BMC F/W Version 2.12.1029, стоит ли её обновить на что-то поновее или пусть такая и стоит, если обновлять то на какую версию, дайте ссылочку плиз.
2. по умолчанию я использую дискретную видюху AMD R7 240 вместо аспидовской, стоит ли в биосе включать 4G Decoding или пусть будет выключен?

П.С. Сервер развёрнут под виртуализацию ESXi 7.0.3 всё весит на двух внешних RAID от LSI




Junior
Статус: Не в сети
Регистрация: 12.04.2024
avenger писал(а):
Подскажите, кто использует эту плату в варианте с 10g сетевой картой – она у вас нормально запускается, когда подключена к 10g коммутатору?

В мое случае палата встает колом и не стартует до тех пор пока из нее сетевой провод не вытащишь или не переподключишь к обычному 1g коммутатору.


При одной вставленной в 10Gb порт - у меня включается. При 2х - нет. Где-то на 8 и далее страницах форума я описывал ситуацию. Мне даже отвечали. Просто у меня bios установлен без настроек bmc(ipmi).




Junior
Статус: Не в сети
Регистрация: 21.06.2024
Всем здравствуйте! Подскажите нубу)
Купил корпус Cooler Master Stacker 830 не разобравшись
Оказалось верхние крепления вообще не попадают и один угол матери висит в воздухе. Может есть какое готово решение для переноса креплений? Планка какая или типо того.

UPD
Нашел вот такое решение, но не могу найти как эти штуки называются по русски
https://www.amazon.com/MECCANIXITY-Adhe ... PKZGN?th=1




Junior
Статус: Не в сети
Регистрация: 13.06.2024
Откуда: Севастополь
JounnyHoum писал(а):
Всем здравствуйте! Подскажите нубу)
Купил корпус Cooler Master Stacker 830 не разобравшись
Оказалось верхние крепления вообще не попадают и один угол матери висит в воздухе. Может есть какое готово решение для переноса креплений? Планка какая или типо того.

UPD
Нашел вот такое решение, но не могу найти как эти штуки называются по русски
https://www.amazon.com/MECCANIXITY-Adhe ... PKZGN?th=1

Установи материнку на те крепления которые подходят, те которые не подходят поставь через материнку метки маркером, сними материнку и по меткам просверли небольшие отверстия чуть меньше диаметра крепёжных стоек, после вкрути в них стойки, при вкручивании они сами нарежут резьбу и ставь смело материнку, в итоге получишь полное крепление всей материнки на болтах.




Junior
Статус: Не в сети
Регистрация: 12.04.2024
Phoenix3008 писал(а):
JounnyHoum писал(а):
Всем здравствуйте! Подскажите нубу)
Купил корпус Cooler Master Stacker 830 не разобравшись
Оказалось верхние крепления вообще не попадают и один угол матери висит в воздухе. Может есть какое готово решение для переноса креплений? Планка какая или типо того.

UPD
Нашел вот такое решение, но не могу найти как эти штуки называются по русски
https://www.amazon.com/MECCANIXITY-Adhe ... PKZGN?th=1

Установи материнку на те крепления которые подходят, те которые не подходят поставь через материнку метки маркером, сними материнку и по меткам просверли небольшие отверстия чуть меньше диаметра крепёжных стоек, после вкрути в них стойки, при вкручивании они сами нарежут резьбу и ставь смело материнку, в итоге получишь полное крепление всей материнки на болтах.




https://sl.aliexpress.ru/p?key=I96Csvu
Вроде на 6мм подходят




Junior
Статус: Не в сети
Регистрация: 21.06.2024
Phoenix3008 писал(а):
Установи материнку на те крепления которые подходят, те которые не подходят поставь через материнку метки маркером, сними материнку и по меткам просверли небольшие отверстия чуть меньше диаметра крепёжных стоек, после вкрути в них стойки, при вкручивании они сами нарежут резьбу и ставь смело материнку, в итоге получишь полное крепление всей материнки на болтах.



Конечно же, это первое о чем я подумал. Но просто не люблю делать дырки там, где их не было изначально) Люблю сохранять вещи в их изначальном виде)
В общем, последовал твоему совету - наделал отверстий и вкрутил стойки

По сабжу:
Советовали купить переходное кольцо Narrow lim
#77

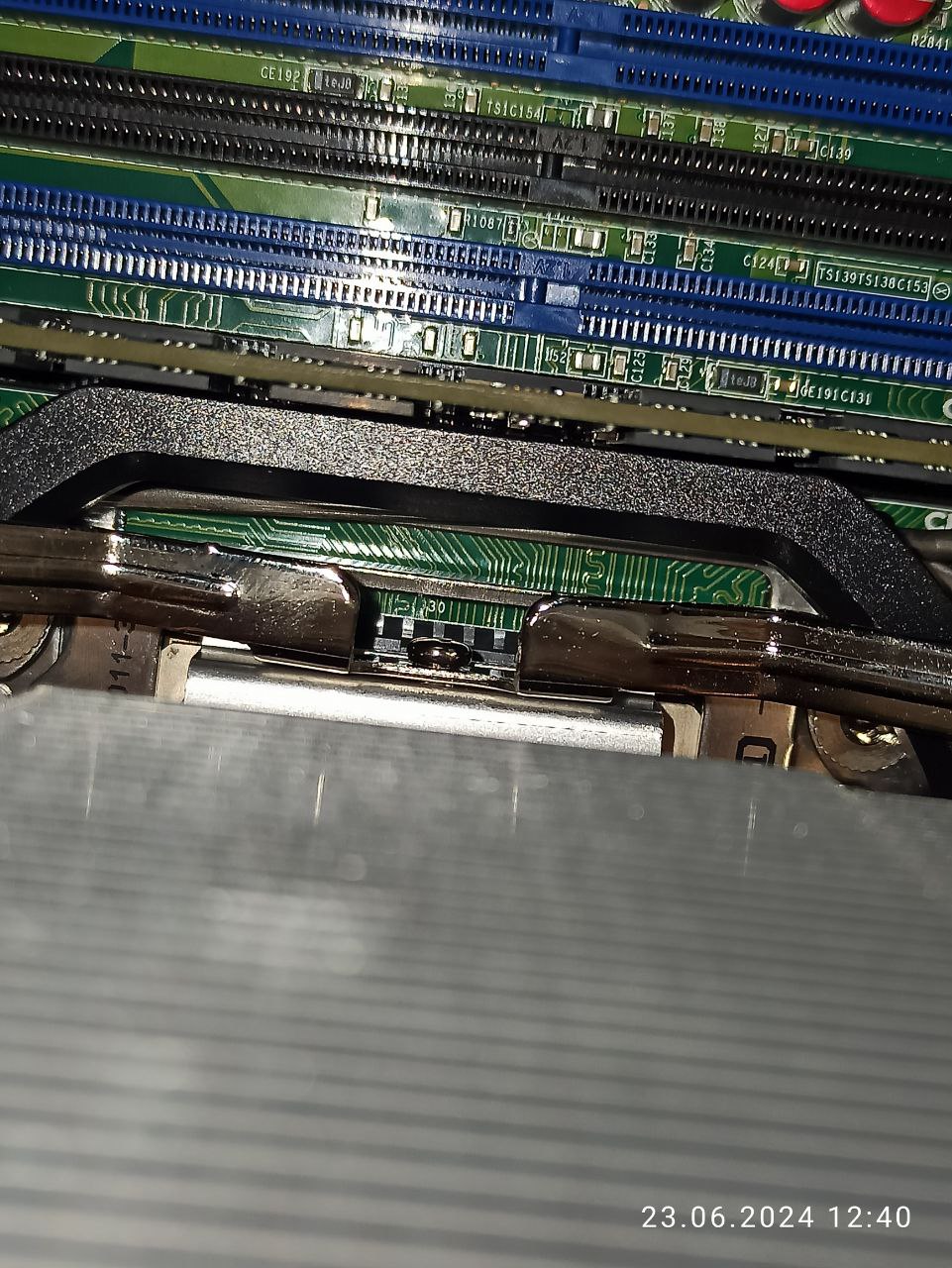

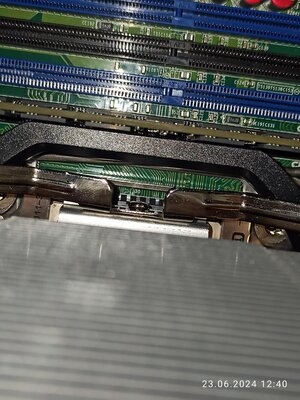

Так вот, оно не очень походит - стоит впритык к слоту CPU1 - B1 (фото во вложении) из-за чего планка памяти входит с натягом. Решается доработкой напильником)
Имейте ввиду, я увидел только при установке, пришлось разбирать
Проблема только возле CPU 1 - память находится ближе чем у CPU2, но критично только для B1

Мать пришла rev 1.3, похоже с 10гб сетью - стоит радиатор на чипе.
Уже есть переходники и перемычки для подключения передней панели и запуска.
Брал вот тут https://aliexpress.ru/item/100500694919 ... 12b544sSKY

Пришла не очень свежей
Bios R450X231
BMC 1.29.1184

Для доступа к BMC через современный java:
Но имейте ввиду, что делаете дырочку в своей java
Unsigned application requesting unrestricted access to system
метод решения:
найти файл java.security
у нас он располагается в
C:\Program Files\Java\jre1.8.0_151\lib\security

найти там строки:
#jdk.jar.disabledAlgorithms=MD2, MD5, RSA keySize < 1024, \
#DSA keySize < 1024, include jdk.disabled.namedCurves,
#SHA1 denyAfter 2019-01-01

закомментить все три


Добавлено спустя 52 минуты 26 секунд:
Плата повела себя как-то странно...
При первом запуске меня приветствовал American Megatrends
Сбросил настройки Bios
Теперь меня приветствует ThinkServer))
И разрешение меню bios стало немного меньше - появились черные рамки по краям.

В общем начитавшись как люди танцуют с бубнами, решил оставить родные bios и BMC.
Может быть потом поэкспериментирую с прошивками


Вложения:
фотопамяти.jpg [ 284.32 КБ | Просмотров: 1600 ]


Junior
Статус: Не в сети
Регистрация: 16.05.2024
Такая проблема - материнка не видит диски, подключенные через miniSAS разъём. Диски точно рабочие, провод покупал на яндексе первый попавшийся miniSAS - 4 SATA.




Junior
Статус: Не в сети
Регистрация: 08.05.2024
PRA писал(а):
Такая проблема - материнка не видит диски, подключенные через miniSAS разъём. Диски точно рабочие, провод покупал на яндексе первый попавшийся miniSAS - 4 SATA.

Я покупал на али две штуки тут https://aliexpress.ru/item/1005004511554892.html
Проверял, работают все разъемы




Junior
Статус: Не в сети
Регистрация: 16.05.2024
[m3t4r3x] писал(а):
PRA писал(а):
Такая проблема - материнка не видит диски, подключенные через miniSAS разъём. Диски точно рабочие, провод покупал на яндексе первый попавшийся miniSAS - 4 SATA.

Я покупал на али две штуки тут https://aliexpress.ru/item/1005004511554892.html
Проверял, работают все разъемы


Я купил вот такой https://market.yandex.ru/product--kabel ... eId=912724 и с ним не работает. Диски не видно ни в биосе, ни в BMC.




Junior
Статус: Не в сети
Регистрация: 16.05.2024
Ладно. С дисками разобрался пока (подключил их через PCI-E контроллер). Захотел настройить кулера и при подключении выдаёт в консоль следущее:
root@homepve:~# ipmitool -I lanplus -H 10.255.0.246 -U ADMIN -P ADMIN raw 0x2e 0x30
Error: Unable to establish IPMI v2 / RMCP+ session




Junior
Статус: Не в сети
Регистрация: 12.04.2024

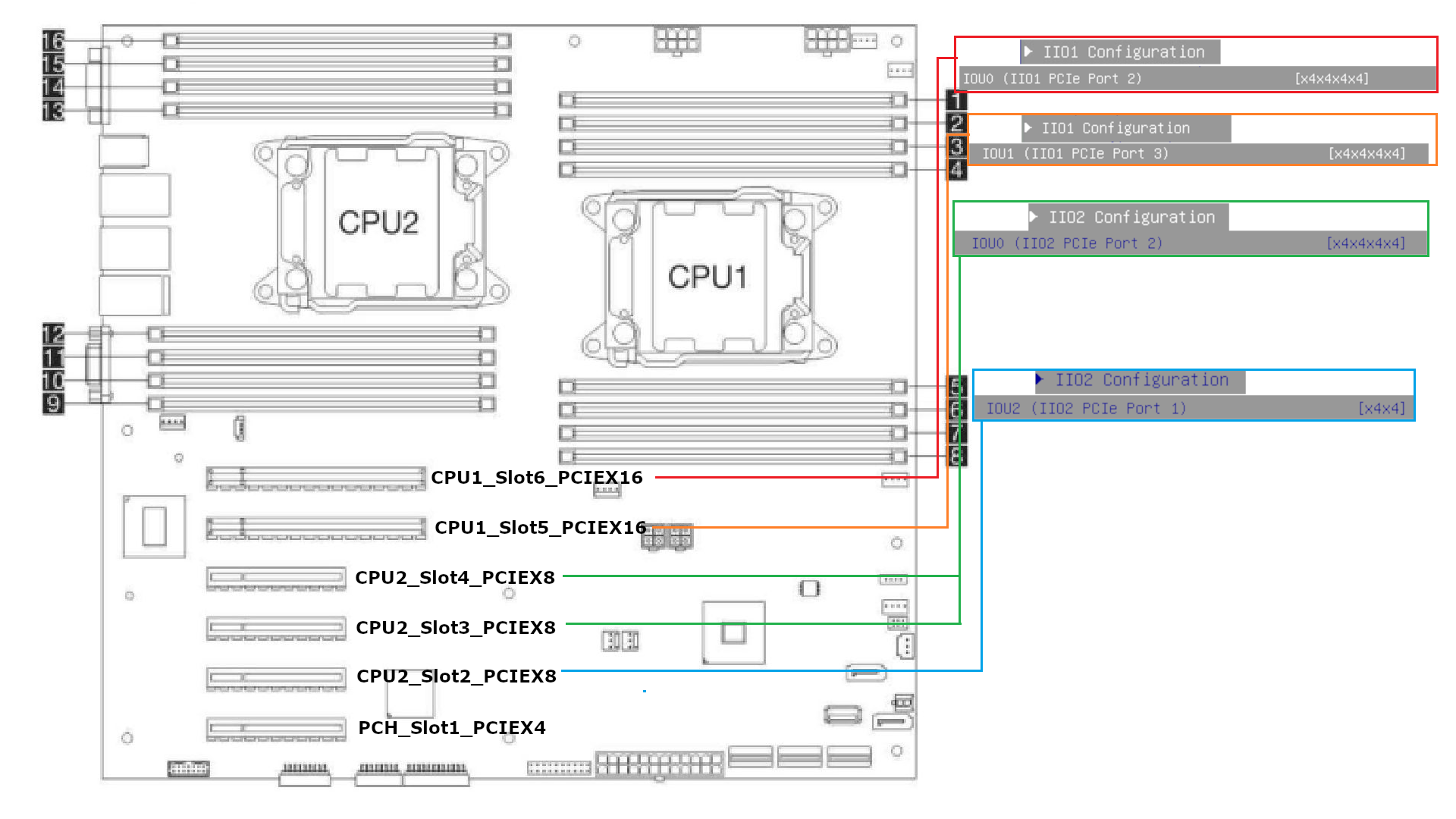

Может кому-нибудь понадобиться, актуально для BIOS R450X602 с модификацией конкретно для BiliBili


Вложения:
LEnovo_RD450X-PCIEX.png [ 449.1 КБ | Просмотров: 1093 ]


Junior
Статус: Не в сети
Регистрация: 13.06.2024
Откуда: Севастополь
Господа, методом долгих поисков мне наконец таки удалось найти идеальный биос для сего чуда техники. Данным биосом оказался биос от SuperMicro X10DRH1, идеально встал, сенсоры в BMC работают, в биосе так же работает корректно, так что ловите нормальный биос без глюков и китайских приколов.
Видюха правда не выводит изображение, но для сервера можно обойтись дискретной для установки и настройки а после она нафиг там не нужна, в моём случае это не проблема, так как в гипервизоре аспидоская графика видеться и работает.

Если кому-то удасца прикрутить BMC от SuperMicro на данную плату то думаю ваще огонь будет!


Вложения:
X10DRH1_816.rar [4.39 МБ]
Скачиваний: 197


Junior
Статус: Не в сети
Регистрация: 10.06.2024
Phoenix3008
Phoenix3008 писал(а):
Господа, методом долгих поисков мне наконец таки удалось найти идеальный биос для сего чуда техники. Данным биосом оказался биос от SuperMicro X10DRH1, идеально встал, сенсоры в BMC работают, в биосе так же работает корректно, так что ловите нормальный биос без глюков и китайских приколов.
Видюха правда не выводит изображение, но для сервера можно обойтись дискретной для установки и настройки а после она нафиг там не нужна, в моём случае это не проблема, так как в гипервизоре аспидоская графика видеться и работает.

Класс, нужно попробовать. Еще какие-нибудь недостатки были замечены?
Phoenix3008 писал(а):
Если кому-то удасца прикрутить BMC от SuperMicro на данную плату то думаю ваще огонь будет!

А вы пробовали устанавливать BMC прошивку от Supermicro? Через веб интерфейс оно скорее всего не обновить будет. Нужно socflash наверное использовать.




Junior
Статус: Не в сети
Регистрация: 13.06.2024
Откуда: Севастополь
Antonditto писал(а):
Phoenix3008
Phoenix3008 писал(а):
Господа, методом долгих поисков мне наконец таки удалось найти идеальный биос для сего чуда техники. Данным биосом оказался биос от SuperMicro X10DRH1, идеально встал, сенсоры в BMC работают, в биосе так же работает корректно, так что ловите нормальный биос без глюков и китайских приколов.
Видюха правда не выводит изображение, но для сервера можно обойтись дискретной для установки и настройки а после она нафиг там не нужна, в моём случае это не проблема, так как в гипервизоре аспидоская графика видеться и работает.

Класс, нужно попробовать. Еще какие-нибудь недостатки были замечены?
Phoenix3008 писал(а):
Если кому-то удасца прикрутить BMC от SuperMicro на данную плату то думаю ваще огонь будет!

А вы пробовали устанавливать BMC прошивку от Supermicro? Через веб интерфейс оно скорее всего не обновить будет. Нужно socflash наверное использовать.

Да вроде больше недостатков не было найдено, а экспериментировать с BMC я побоялся так как опыта в данной тематике маловато.


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 1017 • Страница 12 из 51<  1 ... 9  10  11  12  13  14  15 ... 51  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: basilura и гости: 25


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
