LS_29 Ку!
Начал подготавливаться к переходу на MSI, скачал биос ковыряю пока его, в архиве с биосоми идёт тупо FPT команда на прошивку в бантике "fpt -f E7916IMS.141 -savemac" и снова этот savemac неужели перенесёт да и локов у биосов нет... и ME FW уже 9.1.2.1010

Ку!

У меня было такое предположение, что перед прошивой МАС снимается, а потом после прошивы вставляется обратно. Я спросил у CodeRush, что он думает об этом, ответил, что так и есть..

Всё, разобрался с Марвелом.
Версия OROM Marvell 1.0.0.1031 это для чипа 9130 (в UBU для него версия 1.0.0.1038)
а у меня на плате (Asus Z87-WS) чип 9230, для него версия OROM 1.0.0.1020.
UBU в начальном списке оборудования для всех чипов Marvell пишет одной строчкой 88SE91xx/92xx.
Я просто глянул файл биоса и подумал что там новая версия для моего чипа, но вышла ошибочка

LS_29 Очень интересно, а как же это происходит, вот например на этой плате Киллер распаян, GBE отсутствует. FPT не понимает ничего другого кроме GBE. да и потом а как же серийники и прочая лабуда хм... короче дамп сделаю может какой свет увижу

Бывает, но в следраз файл VerDID хотя бы смотри.
Хотя, я сейчас подумал и потом сделаю так, что бы в главном меню сразу было отображение номера марвлловского контроллера.. А то и впрямь как то 91хх/92хх не понятно...

Добавлено спустя 5 минут 36 секунд:
jjxaker, извини, я чот маолость тормознул, -savemac эт для региона GbE. А если региона нет, то и данный опшн не нужен. Видимо ребята из мся не заморачиваются делать банимкм.

Добавлено спустя 4 часа 27 минут 55 секунд:
По поводу обновления Оромки Асмедия v3.70, теперь точно известно, что она не подходит к контроллерам 1061. Поэтому прежде чем обновляться смотрите чип на материнке, если чип ASM1061, то выше 0.954 ничего не светит. Если на борту окажется чип ASM1062/1062R или выше, то пробуте и пожалуйста отписываейте результат..
И еще вопрос, кому надо обновление GOP и OROM видяхи ASPEED? Поддержка отображения версии уже есть в бетке 1.6.7.

Добавлено спустя 9 часов 39 секунд:
jjxaker
Ку дядько!
Сообщение от Pacman

Блин, я даже не знаю как его в бантик вводить...

Добавлено спустя 1 час 44 минуты 56 секунд:
Pacman ужо протестил на своей Z87, работает и кажет версию 5.5.1018.
#77

LS_29

1. Касательно ASMedia (1061): у меня в меню UBU не появляется ASMedia вообще. Или это ещё не готово?
2. Последняя версия GBe - 1.5? Если есть новее, то подскажи, где взять.

LS_29 Ку! работает это гуд, а я всё думаю когда кто нибудь вытащить версию 5x мы ведь её давно уже встречали ещё на платах Интела.
А в чём проблема добавить в бантик? mmtool отказывается производить замену модуля? я просто смотрю он набрал веса....

jjxaker, да проблема та проста как гвоздь в колесе.. Врезать в бантик вместо хасвеловского 5.0 или добавить компанией к 5.0?
Сия GOPка нашлась в асроке Z97 M8 Seties, примечательно еще то, что оромка там хоть и новая 1022, но Хасвеловская.

Добавлено спустя 3 минуты 38 секунд:

Это нормально для асус. Просто оромки из биоса выкинуты и за всю поддержку работу обеспечивают ефи-модули. Так что мож не заморачиваться.

Если была бы новее, то висела бы уже здесь давно.

Проверил новый GOP Driver 5.5.1018 на Asrock Z87M Extreme 4, полёт нормальный. На модифицированный drvver ругается Нортон, Reputation.1 как-то так.

В смысле модифицированный??

Добавлено спустя 2 минуты 38 секунд:

Выкинь куда нить это не приличное и поставь что нить приличное, drvver компилится на VS2013 и код там токо на чтение да сравние байтиков..

Сорри, не модифицированный - обновлённый - версию 091
Отображается 5.5.1018, всё отлично!
B спасибо тулзы очень полезные! Я хотя и в MMTool рубаю, но потом сверяю чтобы убедиться что не накосячил ) Ну и конечно обход капсуля - красивейшее решение )

Golden Eagle
Ну я фиг его знаю. Добавь в доверенные..

Кстати, расковырял я биос где был новый GOP, там оромка VBIOS 1020, те по новому 5.5.1020. Так она блоком с настройками совместима с щаблоном BSF от 2180. Так что я его (1020) почистю и выложу сегодня вечерком, для тех кто знает как работать с ВМР и перекидывать настройки..

Касательно VBIOS, класс!!! Я тоже попробую поковыряться (сравнить настройки, может найдутся отличия по максимальному объёму памяти), у меня сейчас как раз стоит 2180 VBIOS, я расковырял его из биоса с Asrocka с аналогичными видео выходами и железом, т.к. от 2166 BSFки не было... так вот с 1022 проблема только одна, чёрный экран, если выставить видео память 1024 метра (от 512 и ниже работает окейно, проверено с программатором , в остальном без нареканий. У меня такое впечатление - что просто в Z97 биосе уменьшили максимальный объём видео памяти до 512 метров (ибо я так понимаю, этот параметр работает до загрузки Windows, для совместимости). Я кстати не уверен, можно ли поправить объём максимальной видеопамяти в BSF шаблоне (на глаз выявить не удалось) или всё-таки в самом биосе, как с MEI )

Golden Eagle, не пробовал настройки вручную из 2166 тянуть в референсный 2180?

Добавлено спустя 12 минут 19 секунд:

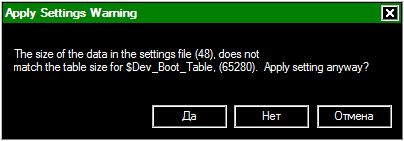

Ааааа! Аблом! В новых оромках VBIOS 1ххх чот перестроили в блоке настроек. Нужен родной шаблон BSF.. При попытке переноса настроек с 2180 на 1020 упирается в пару ошибок и потом ВМР тупо падает..
Хотя размеры блока с настройками у 2180 и 1020 совпадают..

Добавлено спустя 12 минут 13 секунд:
Упс! Соврал. Размер в одном месте не совпадает..

LS_29, не пробовал, к сожалению, или к счастью. Был 2166 от Аsroka, теперь стал 2180 от Asrocka Всё дело в том, всё работает и так, да и потом, я не думаю, что на платах одинаковой компоновке и распайке портов, они что-то существенно поменялось в настройках vbios.
Спасибо за информацию по 1022, будем ждать BSF шаблон. Хотя на самом деле, я ставил уже 1022, разницы на глаз не заметно по сравнению с 2180... а вот с предыдущими мне казалось что хуже было, хотя может просто казалось ) Может дело в постоянно обновляющихся драйверах. )

Я тоже так думал, но по факту изменений может быть до хохота. Вот самое что интересное, что такой проблемы не стоит на платах 6/7 серии, в 99 процентах воткнул оромку и даже не заморачиваешься с настройками. 1 процент это редкий случай когда может оказаться черный экран. Но с Хасвелловскими такая тема уже не прокатывает. Вроде бы 2 похожие материнки, а VBIOS уже не работает. Мы уже пробовали различные варианты либо работает какой то один-два порта, либо, а это чаще всего, на всех портах черный экран. Да и еще звук по HDMI, он тоже настраивается в оромке.. В общем как ни крути, а приходится сидеть в ВМР и сравнивать настройки старого оригинала из биос с новым, который хошь пришить. Для владельцев ноутов так это вообше каторга.. Поэтому их бантика и убраны VBIOS от Хасвелла и сделана возиожность, что если самостоятельно настроил новую оромку VBIOS как надо, закинул в папку Modules м обновляй на автомате..

Все версии Intel VBIOS до 5.5.1027 - предрелизные беты, релиз был вчера, так что через пару недель можно будет уже найти его у каких-нибудь любитей обновить оромца. Зачем они себе бету в БИОС кладут - я не в курсе, но рекомендовать ее включение в UBU я бы не стал.

А у тебя случайно не будет?
А на счет обновления через бантик оно сделано теперь так, если надо кидаешь, нужный и подготовленный VBIOS под мать, в папку с модулями и будет пункт в меню, а не кидаешь то только извольте GOP обновить.. В общем на любителя..

Добавлено спустя 37 минут 29 секунд:
Мне вот единственное не понятно как эти оромки различать, что это 5.0.хххх, а эта 5.5.хххх. Интуитивно, глядя на билд и дату, можно хотя бы догадаться. Но вот в байтах найти не могу.. Шифруют что ли как и версии eфи Лан QCM-Atheros.

LS_29, огромное спасибо за разъяснения по VBIOS. Мне повезло, наверное! Причём я первый раз накатил вообще не подумав проверить соответствие портов на платах, всё зашуршало )) Правда, на моей 87M Extreme 4 всего три порта, DVI, DSUB и HDMI... но я теперь попробую по рекомендации сравнить через BSF вдруг от 2180 совместим с 2166... Меня удивляет другое, что мешало им обновить Vbios в последней версии, раз уж заморочились с MEI... и с нумераций странно как-то... ну да ладно, идеала не бывает. Чёрный экран я получил только с 1022 версией с выделенной памятью 1024 метра )) И вообще, странное дело, обновление этих модулей, увлекательное занятие... сегодня утром первое что я сделал за компом - обновил GOP... самому смешно )) Кстати теперь при выборе платы походу надо смотреть на содержимое биоса, после покупке сразу разлочивать MEI программатором, чтобы обновляться через FPT в любую сторону.... снимать капсуль чтобы залить биос )))) лет десять назад, сложно было представить такой тренд ))

Добавлено спустя 1 минуту 15 секунд:
Ну что же, значит будем скоро экспериментировать с 1027 версией ))

LS_29, сам же понимаешь, что будет, если я начну все подряд файлы раздавать, к которым у меня доступ есть.

Golden Eagle, мне не хочется это говорить, но мы все тут занимаемся ерундой, пытаясь чинить то, что не ломалось.
Я пока не видел критических багов в ни OROM'ах, ни в их EFIшных аналогах, а обновляются некоторые из них по 2 раза в неделю, в результате чего ты даже release notes еще не успеваешь почитать, а уже надо обновляться опять. Поэтому все адекватные производители используют тактику "не чини то, что не сломано" и обновляют свои компоненты БИОСа только тогда, когда у них на руках есть несколько багрепортов и когда действительно видно, что обновление решает проблему.
Любое изменение в БИОСе должно быть обосновано, ведь это потеря времени и отдела R&D, и отдела QA, а цель любого бизнеса - это получать прибыть, выпуская при этом "достаточно хороший" продукт, а не оплачивать бездумно достаточно дорогое время разработчиков и тестировщиков.
Короче, обновляться потому что появилась новая версия могут себе позволить люди, для которых это все такое забавное хобби.
