Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Материнская плата lenovo rd450x hyperscale.

!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.
Фото и версии
Вложение:
2.png [ 627.51 КБ | Просмотров: 89242 ]
Вложение:
2023-12-29_11-10-33.png [ 219.33 КБ | Просмотров: 149579 ]

Вложение:
Комментарий к файлу: фото
foto_rd450x.jpg [ 89.28 КБ | Просмотров: 149579 ]

Известно как минимум о двух видах данной материнской платы c разными встроенными сетевыми картами:
1) 10Gbit*2 сетевой картой на intel i540, визуально можно отличить по наличию радиатора возле PCI-E слотов
Вложение:
Комментарий к файлу: 10g
2023-12-29_11-31-49.png [ 490.29 КБ | Просмотров: 149579 ]

2) 1Gbit*2 сетевой картой на intel i350
Вложение:
Комментарий к файлу: i350
i350.png [ 117.32 КБ | Просмотров: 149579 ]
Характеристики
Формфактор: EATX
Чипсет: intel с612
Процессоры: 2*LGA2011-3 2600 v4(v3) intel Xeon Haswel-EP (4,6,8,10,12,14 ядер) от 1,6 до 3,5 МГц
Память: 16*DDR4 2400 МГц (RDIMM, LRDIMM) до 1024 GB
6 PCI-e слотов (2*16x 4*8x) ver 3
3 usb 2.0 (один на плате)
2 Usb 3.0
2 SATA
Встроенный HBA контролер 6gb+ два разъёма SAS SFF-8087
VGA
BMC/IPMI
Особенности платы
Для работы не в комплектом корпусе lenovo необходимы колхозные переходники(которые, как правило, поставляются вместе с платой)
Вложение:
perehod .jpg
perehod .jpg [ 142.6 КБ | Просмотров: 149579 ]

Схема переходников:
Вложение:
lenovo_led.jpg [ 36.67 КБ | Просмотров: 149572 ]

pwr sw - кнопка включения
reset sw - кнопка reset
pwr led - светодиод питания
hdd led - светодиод активности дисковой системы
Вложение:
D450X1.jpg [ 121.03 КБ | Просмотров: 149572 ]

Наличие этого переходника обязательно!
Иначе материнка не стартует
Документация к материнской плате.
!Осторожно много китайского языка!
Англоязычной документации найти не удалось!
Вложение:
Lenovo RD450X.pdf [3.93 МБ]
Скачиваний: 6495
Основные выявленные проблемы материнской платы
1) Скудный по настройкам BIOS
2) Глючный BMC/IPMI
проблемы вытыкающие из этого:
3) Неуправляемые вентиляторы.
4) PCIe Bifurcation - не включается/отсутствует в bios.
BIOS
Известно о следующих версиях bios:

2.19 - нет отзывов об эксплуатации
2.31 - отсутствует раздел IntelRCSetup > IIO Configuration
BMC/IPMI
Известно о следующих версиях BMC:

2.36.1315 - множество ошибок, не весь список доступных на плате сенсоров.
3.24.1145 - множество ошибок, не весь список доступных на плате сенсоров, плата не включается через bmc, постоянно засирает лог ошибками, вероятно не родной для этой платы
4.10.1011 - нет отзывов
4.11.1027 - нет отзывов




Партнер


Junior
Статус: Не в сети
Регистрация: 12.10.2021
notdjin писал(а):
Подскажите пожалуйста какие SAS raid контроллеры устанвливали на мать? Попробывал adaptec 7805 нестартует.
благодарю за ответ



LSI 9207-8i HBA в IT mode прекрасно себя чувствует.




Junior
Статус: Не в сети
Регистрация: 13.06.2024
Откуда: Севастополь
notdjin писал(а):
Подскажите пожалуйста какие SAS raid контроллеры устанвливали на мать? Попробывал adaptec 7805 нестартует.
благодарю за ответ

На стоковом биосе и его модах работают практически все LSI Raid контроллеры.
На BIOS от SuperMikro работает практически любой Raid контроллер, но не работает полноценно BMC (Нет вывода изображения через интергашку VGA и не работает удалённый монитор через BMC, тупо черный экран)
На BIOS от BiliBili работает практически любой Raid контроллер, так же работает BMC, но управлять вертушками через IPMI можно только через подключение по IP логин парол, и некоторые датчики не отображает что так же особо критичной проблемы не создаёт.

В данный момент сижу на биосе от били били с 2 рейдкантроллерами LSI 9260 и Адаптек 71605, полёт нормальный, всеми вентиляторами рулит отдельная платка к кторорой они все подключены и ардуино с теплодатчиками которая и задаёт обороты куллерам. (корпус серверный 2U)




Junior
Статус: Не в сети
Регистрация: 22.07.2024
Подскажите, как можно охладить врм? Может есть другие радиаторы или может дополнительные маленькие вентиляторы на них повесить?




Junior
Статус: Не в сети
Регистрация: 13.06.2024
Откуда: Севастополь
Saikou писал(а):
Подскажите, как можно охладить врм? Может есть другие радиаторы или может дополнительные маленькие вентиляторы на них повесить?

Если корпус не серверный с продувой то самым простым способом будет установка небольших вентиляторов, это будет самый простой и действенный способ.




Junior
Статус: Не в сети
Регистрация: 21.06.2024
Помогите, пожалуйста, разобраться с raid контроллерами
Есть контроллер Intel® RAID Controller SRCSASLS4I и он не работает ни в одном слоте pci-e cpu2 x8, но работает в любом слоте cpu1 x16
Контроллер имеет 8 физических линий

Второй контроллер LSI 9260-8i работает без проблем в любом слоте.

На плате оба x16 идут в cpu1, согласно подписям на слотах, и все x8 идут в cpu2
Оба процессора E5-2680 v4
И я не понимаю связи, не могу понять в чём проблема и какая разница контроллеру где ему работать


Последний раз редактировалось JounnyHoum 24.09.2024 16:31, всего редактировалось 1 раз.



Junior
Статус: Не в сети
Регистрация: 04.07.2024

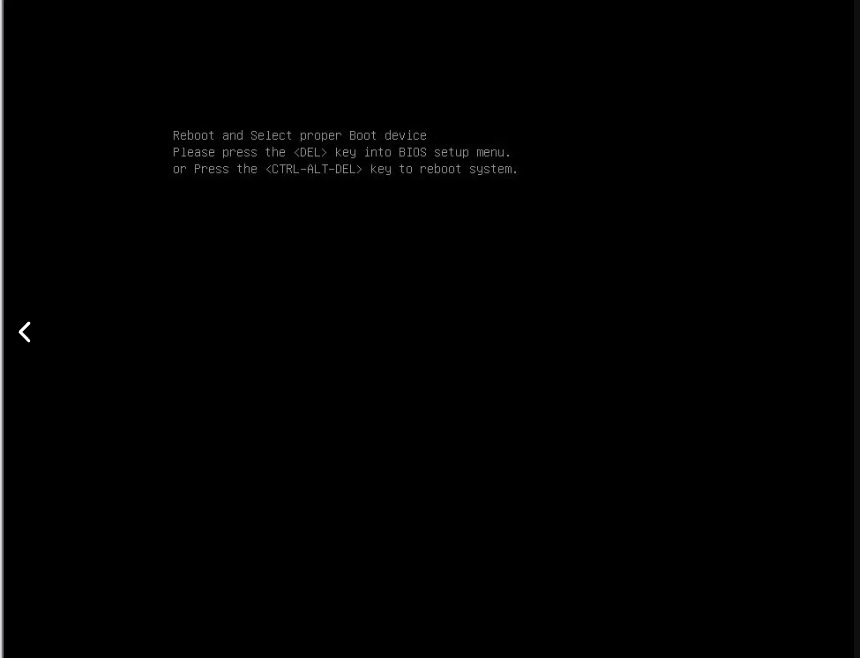

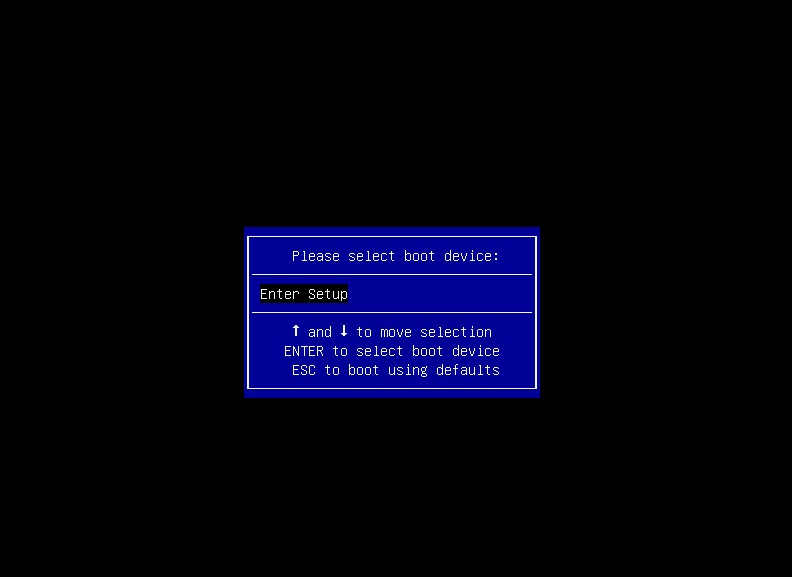

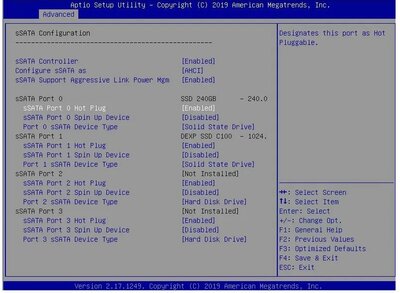

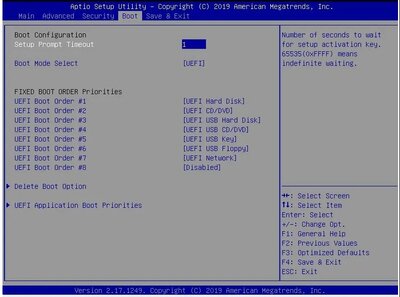

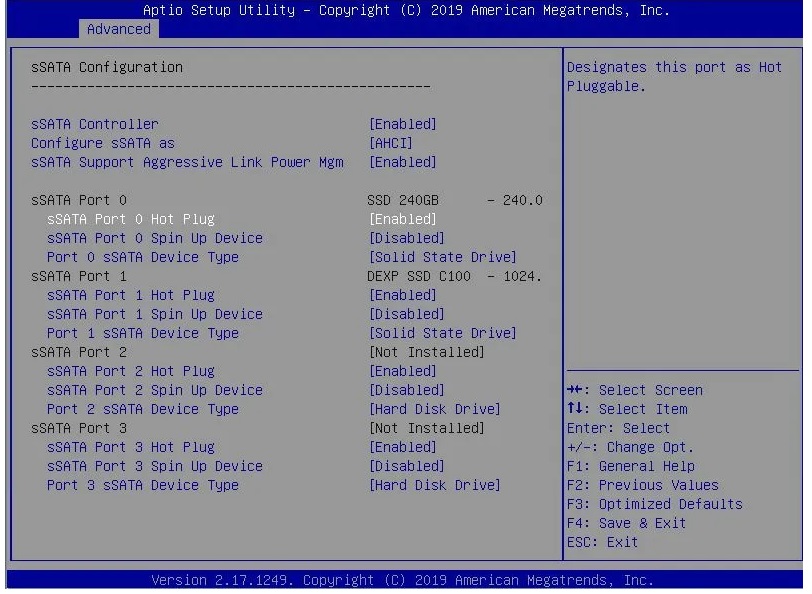

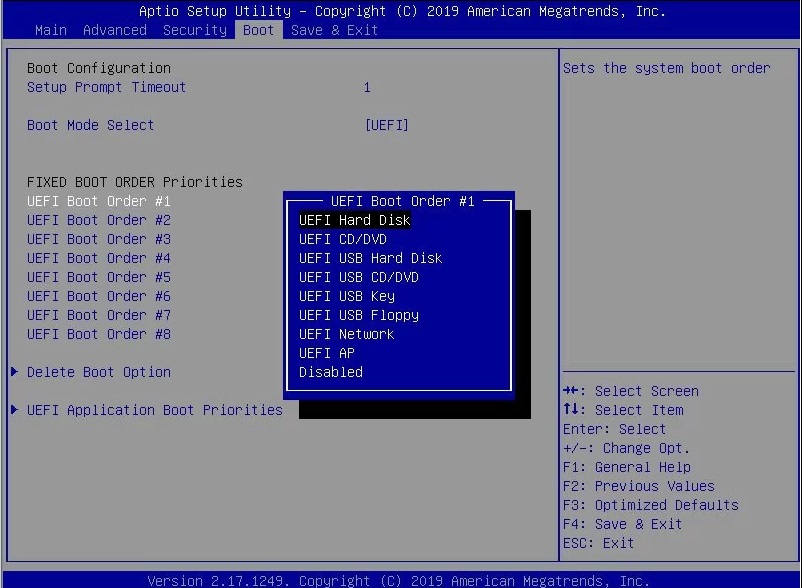

Помогите пожалуйста с загрузкой ssd диски отображаються но при выборе их нет попыталься накать винду с флешки он и шлешку не видит что надо сделать ?


Вложения:
уау.jpg [ 125.25 КБ | Просмотров: 1416 ]
Новый точечный рисунок.jpg
Новый точечный рисунок.jpg [ 141.75 КБ | Просмотров: 1416 ]
кеукпу.jpg [ 33.91 КБ | Просмотров: 1416 ]
вм.jpg [ 127.75 КБ | Просмотров: 1416 ]
ау.jpg [ 22.22 КБ | Просмотров: 1416 ]


Junior
Статус: Не в сети
Регистрация: 15.09.2024
Подскажите еще есть ли возможность у этой материнской платы сделать анлок турбо-буста как в китайских ноунейм платах https://xeon-e5450.ru/socket-2011-3/e5- ... urbobusta/




Member
Статус: Не в сети
Регистрация: 22.07.2008
Фото: 0
HeavenlyCat писал(а):
Помогите пожалуйста с загрузкой ssd диски отображаються но при выборе их нет попыталься накать винду с флешки он и шлешку не видит что надо сделать ?

Полагаю загрузчика нет на SSD? Флешка под UEFI записана?




Junior
Статус: Не в сети
Регистрация: 09.08.2024
Здравствуйте. Кто знает распиновку, чтобы вывести на корпус сетевую активность?




Junior
Статус: Не в сети
Регистрация: 08.05.2024
Grey Feather Federation писал(а):
Подскажите еще есть ли возможность у этой материнской платы сделать анлок турбо-буста как в китайских ноунейм платах https://xeon-e5450.ru/socket-2011-3/e5- ... urbobusta/

В биосе с анимешкой уже вшит анлок тубобуста и андервольтинг, но при желании это можно и самому сделать на других биосах, на этом сайте есть инструкция, ну или на гитхабе у кошака
https://xeon-e5450.ru/socket-2011-3/e5-2600-v3/dobavlyaem-anlok-v-bios-raz-i-navsegda-cherez-s3turbotool/




Junior
Статус: Не в сети
Регистрация: 24.04.2015
[m3t4r3x] писал(а):
Grey Feather Federation писал(а):
Подскажите еще есть ли возможность у этой материнской платы сделать анлок турбо-буста как в китайских ноунейм платах https://xeon-e5450.ru/socket-2011-3/e5- ... urbobusta/

В биосе с анимешкой уже вшит анлок тубобуста и андервольтинг, но при желании это можно и самому сделать на других биосах, на этом сайте есть инструкция, ну или на гитхабе у кошака
https://xeon-e5450.ru/socket-2011-3/e5-2600-v3/dobavlyaem-anlok-v-bios-raz-i-navsegda-cherez-s3turbotool/

а ткните носом пожалуйста на биос с анимешкой?




Junior
Статус: Не в сети
Регистрация: 25.12.2012

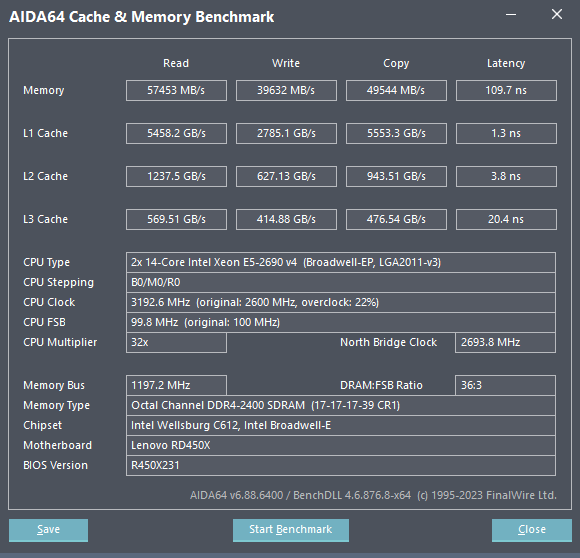

Столкнулся с довольно странным поведением ОЗУ - очень медленно проходит тест в AIDA. Длится больше 5 минут.

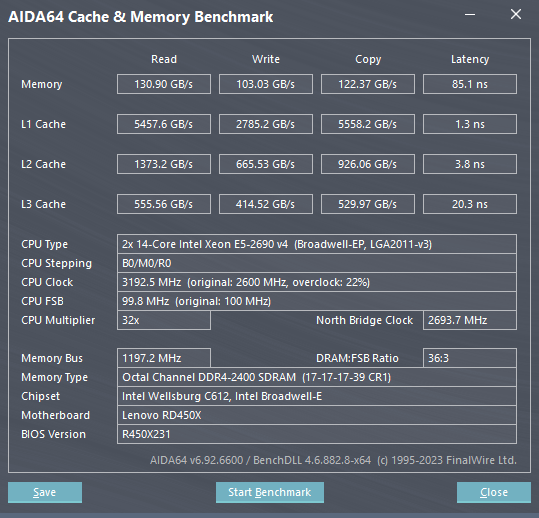

Но как пишет kit2024, у него там больше 120 гб/сек! Как он этого добился :?:

Биос пробовал сбрасывать на заводские настройки.

Вся система, субъективно, работает хорошо и быстро. Но откуда такие чудовищные циферки в тестах?

Прикладываю картинку.


Вложения:
cachemem.png [ 24.72 КБ | Просмотров: 1142 ]


Junior
Статус: Не в сети
Регистрация: 25.12.2012

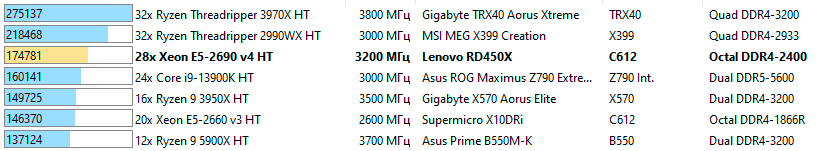

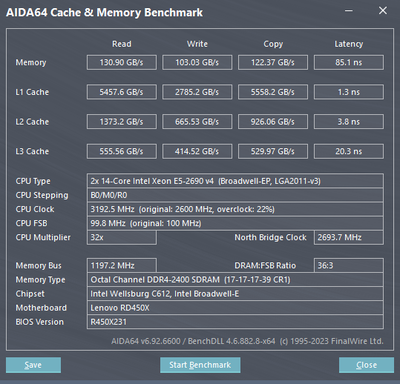

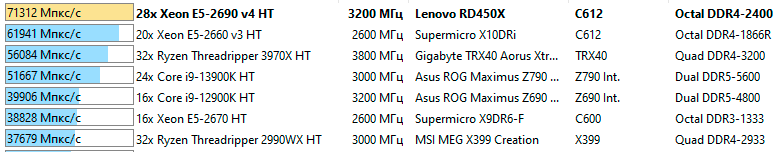

Разобрался! Оказывается в настройках Memory, параметр Numa должен быть Enable.

Ну вот! Теперь можно жить!


Вложения:
2 сокета.png
2 сокета.png [ 92.03 КБ | Просмотров: 1086 ]
CPUQueen.gif [ 12.68 КБ | Просмотров: 1086 ]
PhotoWorxx.gif [ 14.37 КБ | Просмотров: 1086 ]


Junior
Статус: Не в сети
Регистрация: 15.09.2024
notdjin писал(а):
а ткните носом пожалуйста на биос с анимешкой?


В теме поиск плохо ищет но аниме, анимешкой все называют биос (rd450x3.zip). Найти архив биоса можно на 3 странице этой темы.




Junior
Статус: Не в сети
Регистрация: 13.06.2024
Откуда: Севастополь
Grey Feather Federation писал(а):
notdjin писал(а):
а ткните носом пожалуйста на биос с анимешкой?


В теме поиск плохо ищет но аниме, анимешкой все называют биос (rd450x3.zip). Найти архив биоса можно на 3 странице этой темы.

На первой странице:
Комментарий к файлу: BIOS RD450X231 Modified
rd450x3.zip [4.29 МБ]
Скачиваний: 767




Junior
Статус: Не в сети
Регистрация: 18.08.2024
подскажите пожалуйста Deepcool AS500 PLUS должен подойти?




Junior
Статус: Не в сети
Регистрация: 25.12.2012
Подойдёт, только ещё планку для Narrow ILM надо поискать. Или сделать крепление самому. В комплекте, у него крепления для этого сокета, нету.




Junior
Статус: Не в сети
Регистрация: 24.04.2015
Phoenix3008 писал(а):
На первой странице:
Комментарий к файлу: BIOS RD450X231 Modified
rd450x3.zip [4.29 МБ]
Скачиваний: 767

Спасибо, а шить ROM также как BIN через BMC?




Junior
Статус: Не в сети
Регистрация: 05.10.2024
Подскажите, пожалуйста, сколько БП надо для этой платы? Есть один серверный на 650ват. Заведётся?




Junior
Статус: Не в сети
Регистрация: 13.06.2024
Откуда: Севастополь
ak_aleks писал(а):
Подскажите, пожалуйста, сколько БП надо для этой платы? Есть один серверный на 650ват. Заведётся?

У меня два E5-2630 v4, 8 плашек оперативы, 12hdd, 2 ssd-sata и 4 ssd-nvme работают на серверном бп в 500ват, но планирую ставить не менее 900ват серверный бп
