!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.

Для начала батарейку с платы долой минут на 10, все джамперы влево, старт. Смотрим в монитор. Не получилось? Ставим видяху-затычку, провод в нее, старт как только проморгается bcm, есть изо? Нет? опять провод в дискретку. Опять нет? Плату на авито. Ну или шьем все, что можно прошить и тратим время.
Не забываем, что старт платы возможен только после того, как начинает мигать диод на ней, до этого не будет ни старта, ни изо.

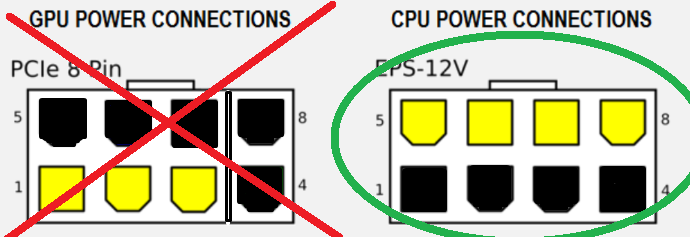

Так же не забываем про правильные разъемы на питание процов, от видях не подходят, распиновка другая, хоть и можно вставить.


Если воткнете левый рисунок, будет коротыш и блок уйдет в защиту по 12 вольтам, если блок питания говенный, пойдет дым с платы.

Neiznih, это мне ответ?
Если да, то, как видно из моего коммента, то
а) мать запустилась и работает;
б) вывод изображения был и с дискретки и со встройки.
Но, спасибо за напоминание про питалово.

Да. Как я уже написал, попробуй сбросить bios. Если не помогает, то пробуй шить другой.

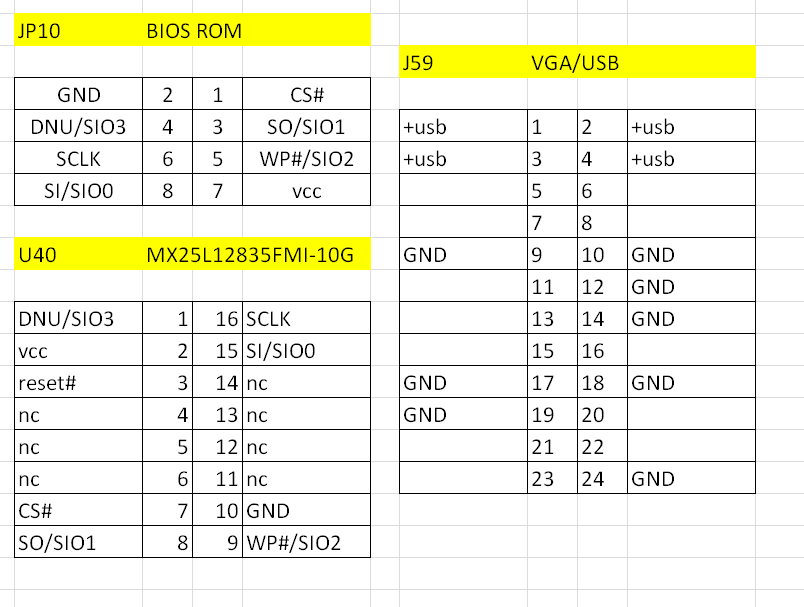

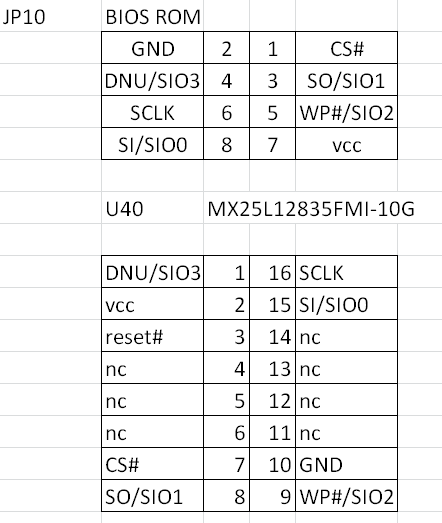

BIOS ROM

Разъёма нет, но распаять не трудно и можно шить не выпаивая МС.

Остальные разъёмы тоже разберу.

PS: В BMC так и не удалось зайти (логин/пароль не алё) и дискретку не включил.

Добавлено спустя 39 минут 5 секунд:
Что-то не нашёл поста со ссылкой на pan.baidu.com с биосом.
Таки попросил человека.
Обещали скачать и расшарить.

Добавлено спустя 1 час 42 минуты 8 секунд:
Если кто-то сможет подогнать шнурки от корпуса или сам корпус (как выше предлагалось, или тупо ссылку на продажу такого кейса - сам не нашёл) то смогу сделать полную распиновку.
Проблема леново в том, что у них в мануалах такой распиновки нет (в отличие от Супермикро). Есть просто название шлейфа и куда его нужно воткнуть.

Проблема с изображением может быть из-за настроек в биосе, что видяха стоит в режиме uefi. Возможно какая то ревизия биоса может помочь, на первых страницах есть в прикрепленных файлах версии биосов. Тут надо методом тыка пробовать. Ну и если я правильно понял про шнурки, то в первом сообщении темы есть фотки на распиновки разъемов включения и перемычки чтобы плата стартовала.
Ну а про пароли в BCM, пробуй эти, может войдешь.

ADMIN:ADMIN
admin:admin
lenovo1:Lenovo123 (логин с маленькой)
albert:albert
albert:admin
albert:12345678
root:root
admin:root
root:admin

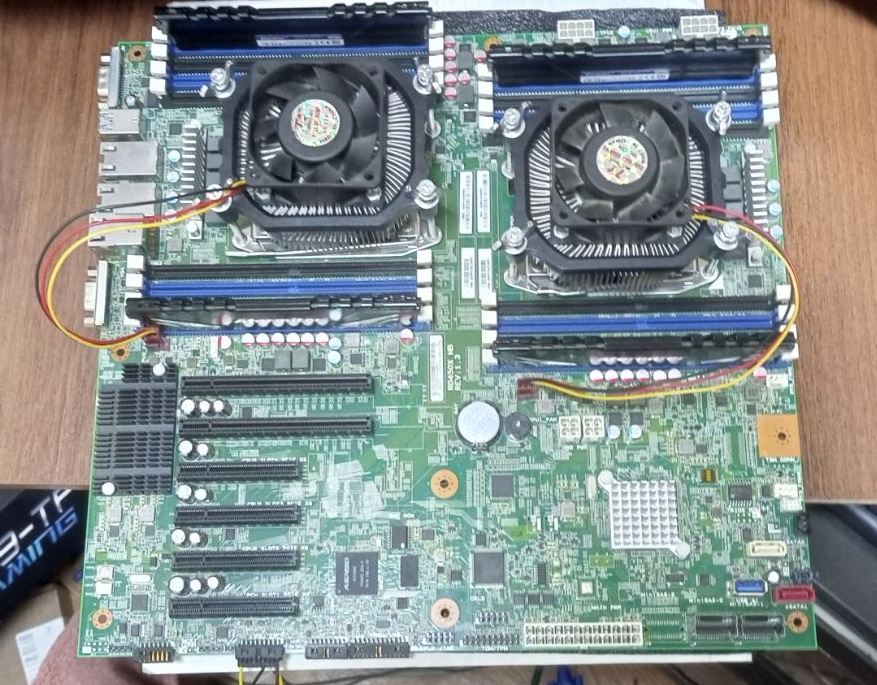

Радиатор от 775 сокета почти порешал...

Но 2650v4 греется как суч...

Фото просто для того чтобы было видно, что решить можно всё (даже с охладом).

Батенька, да вы извращенец однако... Вентиляторы бы побольше ему.

Понимаешь в чём дело...
Пароли есть. Логины есть... но не пускает. Что-то нужно в биосе делать (права доступа - сейчас мать отключена и иду по приборам, вкладка "bmc", "пользователи", где можно удалить или добавить пользователя и там есть уровень, доступ или ещё что (вылетело из головы), я ставил 1 и и выбирал админа, но не помогло).

В продолжение с разъёмами...

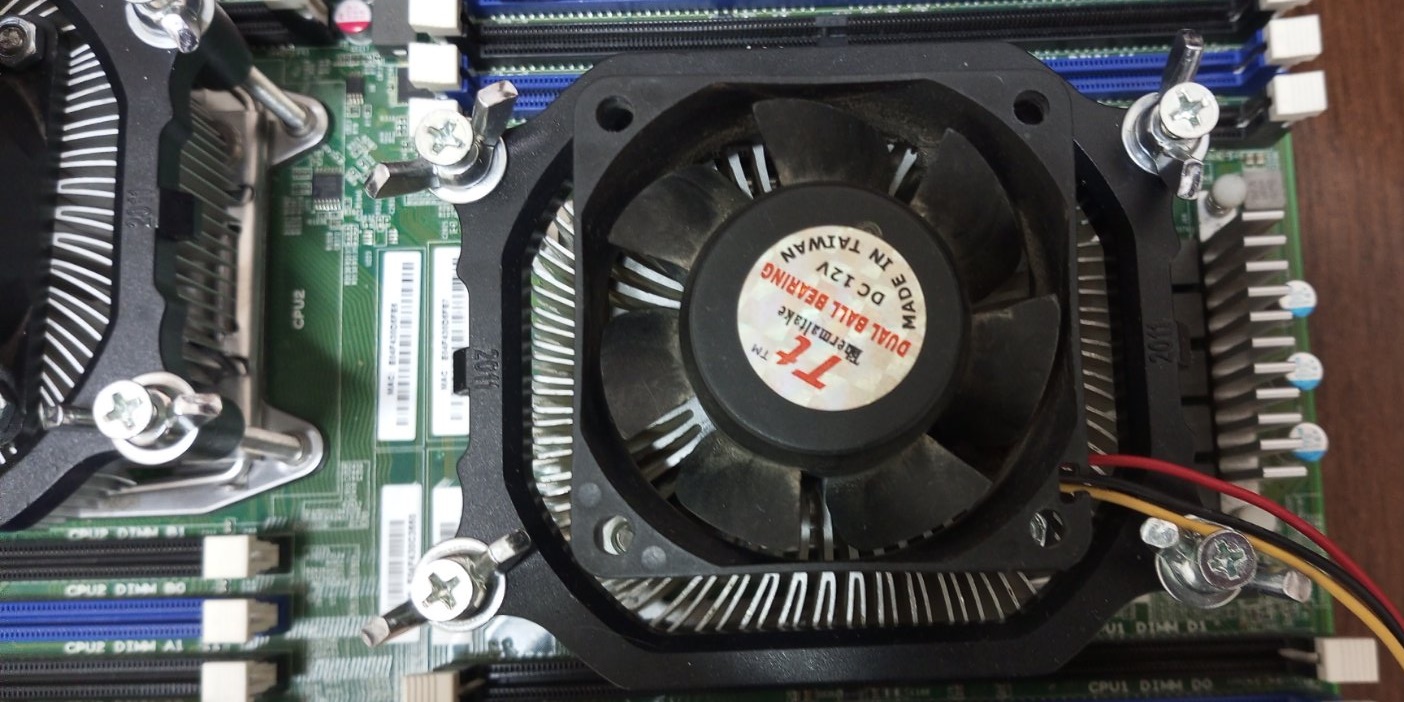

Vulcan Cu6+ всё порешает...

PS: пардон, это обычные Cu6, а не Сu6+.

PPS: кульки (боксовые, интелловские) с медным (как бы) сердечником лучше не пользовать (просто не тратьте денег).

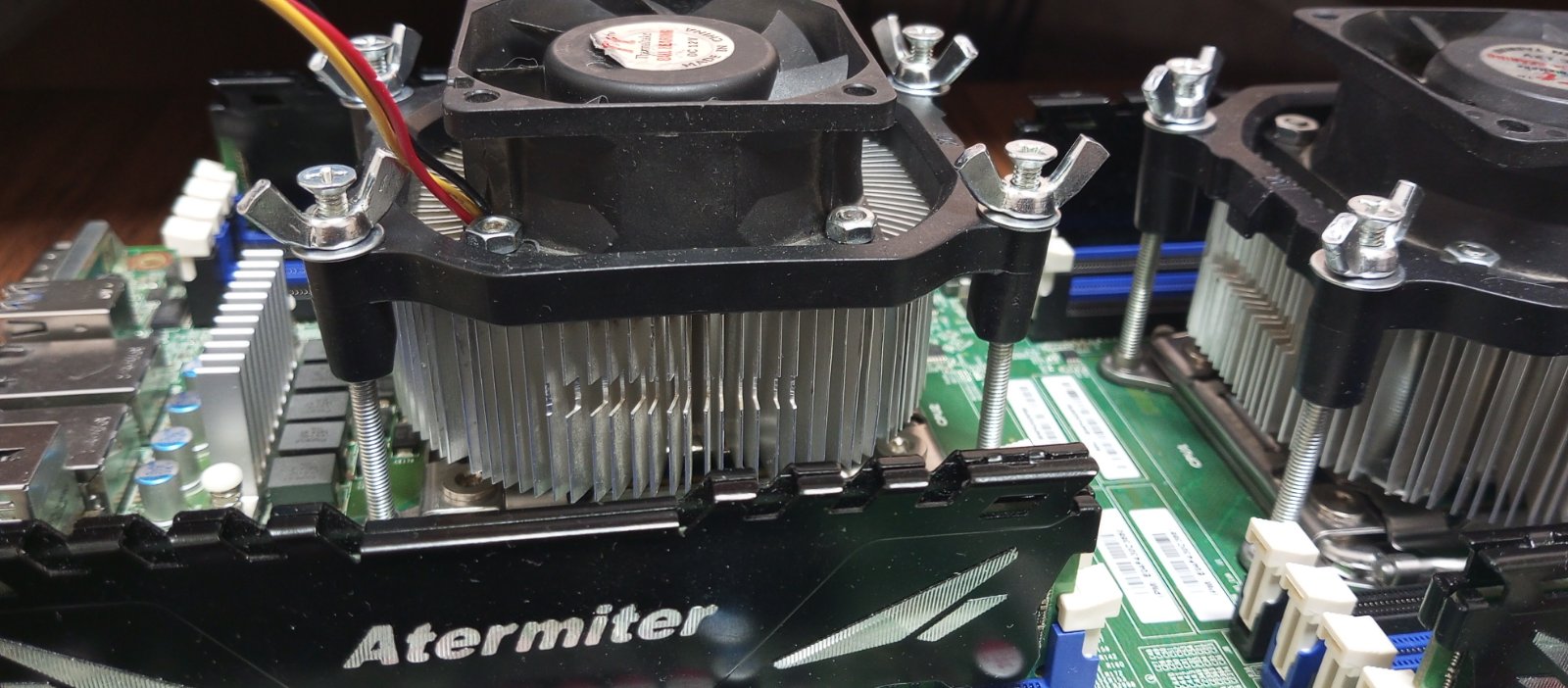

PPPS (описание охлада): радиаторы от боксовых кульуов интелл 775 (вентиляторы сняты т.к. невозможно их закрепить на сокете нарров). Вентиляторы от кульков термалтейк вулкан Cu6 (5500 rpm). Всё собрано воедино и через переходное "кольцо" на нарров.
Вывод: непроемлемо (лучше использовать чистый люмин). Хотя... если в bmc удасться настроить обороты и температуру, то...

Добрый день всем.
Подскажите как войти в веб морду платы по имеющемуся IP адресу (который я увидел в биосе), пробовал все браузеры включая palemoon, коннекта не происходит.

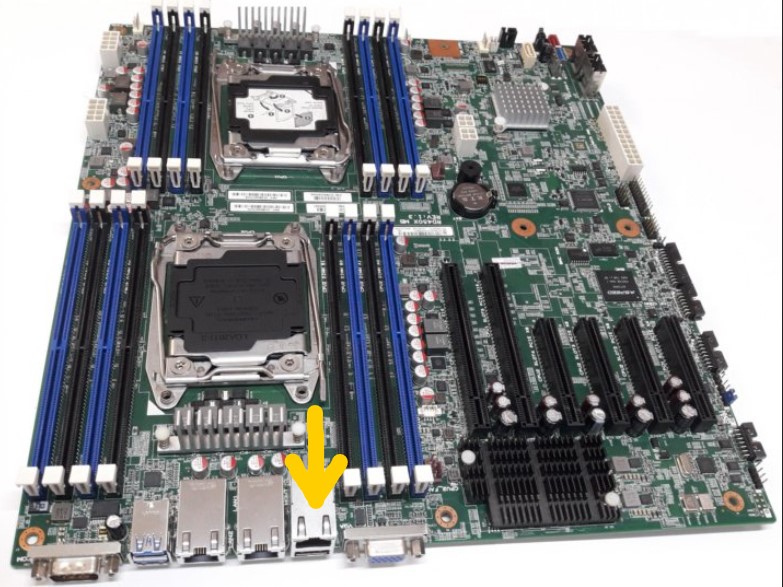

Втыкайте кабель в лан порт, у которого ниже usb разъем, т.е. третий от компорта. Заходите в роутер и смотрите какой он назначил ip адрес на плату. Ну и по нему входите.

Разве IP адрес надо не в биосе смотреть?
Спасибо! Попробую так.

Если у тебя жестко прописан в биосе и ip не совпадают с раздаваемые роутером, то роутер не даст тебе аренду, в биосе поставь получать по DHCP, тогда есть шанс, что плата получит ip. Есть второй вариант, подогнать ip адреса выдаваемые роутером в зону, которая прописана в биосе.
Ну на пример если в биосе у тебя допустим 192.168.10.10 то в роутере раздаваемые адреса должны так же быть в зоне 192.168.10.1-254
Но самое простое, смени в биосе на DHCP.

Понял. Спасибо.
Возможно в этом была проблема.
После получения ip адреса можно будет по ip попасть в морду через любой браузер или будет нужен специфичный какой-то?

Я хромом со второй попытки вошел. До кучи поставь еще мозиллу или как тут советуют Pale Moon, но мне не пригодился. И да, вроде он на java ругался, что то обновлял. Если зайдешь в морду, то скорее всего столкнешься с проблемой непрогрузки страницы, просто обнови несколько раз и заработает.

Так и не удалось зайти в bmc.
Кто, в каком браузере смог и с какими настройками?

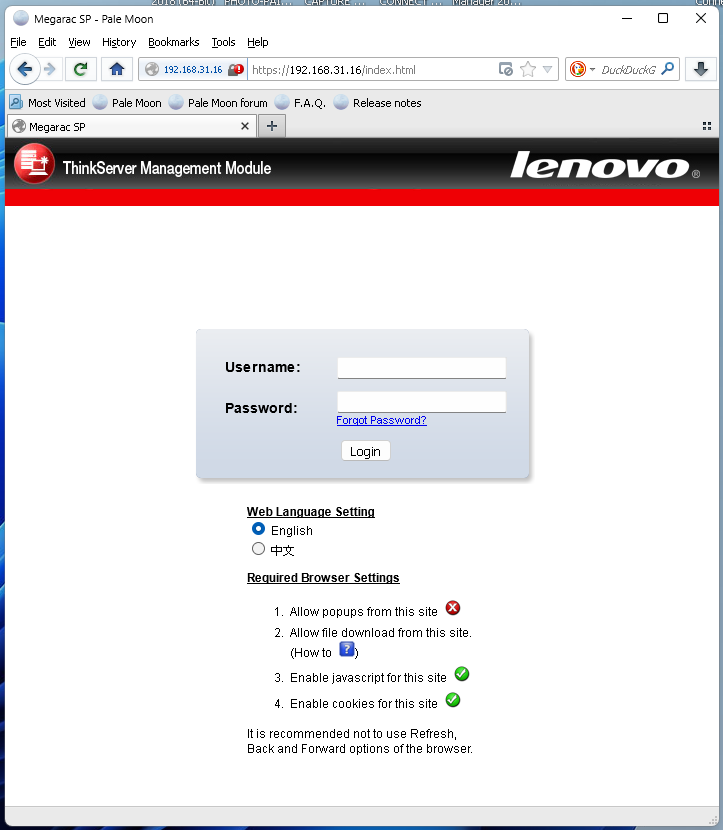

Я смог добиться только такого,

И какие у кого настройки пользователя bmc?
Server Mgmt -> BMC User Settings -> Channge User Settings ->
User -> Disable / Enable
Channel No
User Privilege Limit -> Reserved / Callback / User / Operator / Administrator

Заранее благодарю за помощь.
Перса по умолчанию не трогать и не изменять ему ничего.

захожу с internet explorera( гугл в помощь как запустить на 10 винде ослика) + java 7.

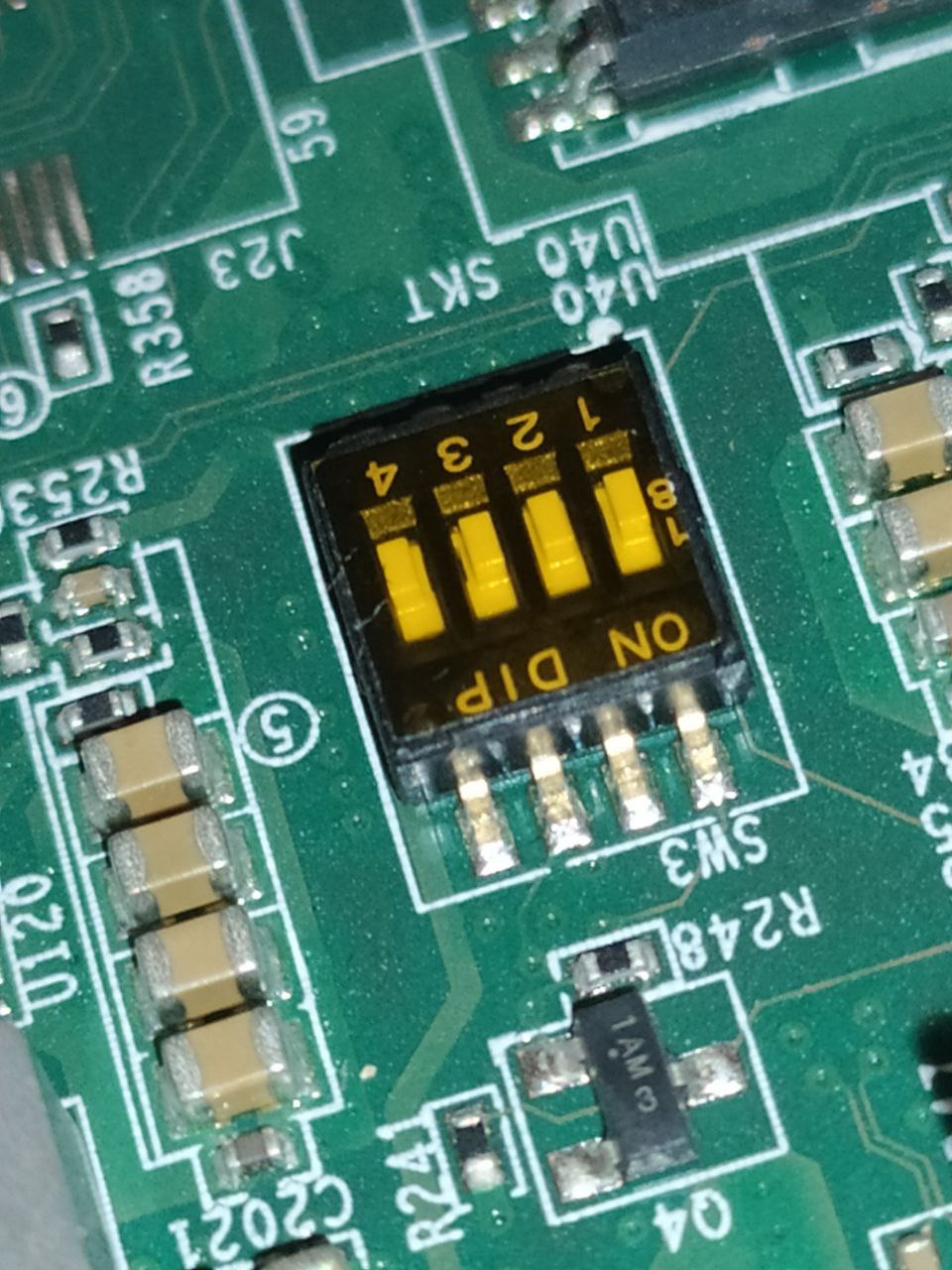

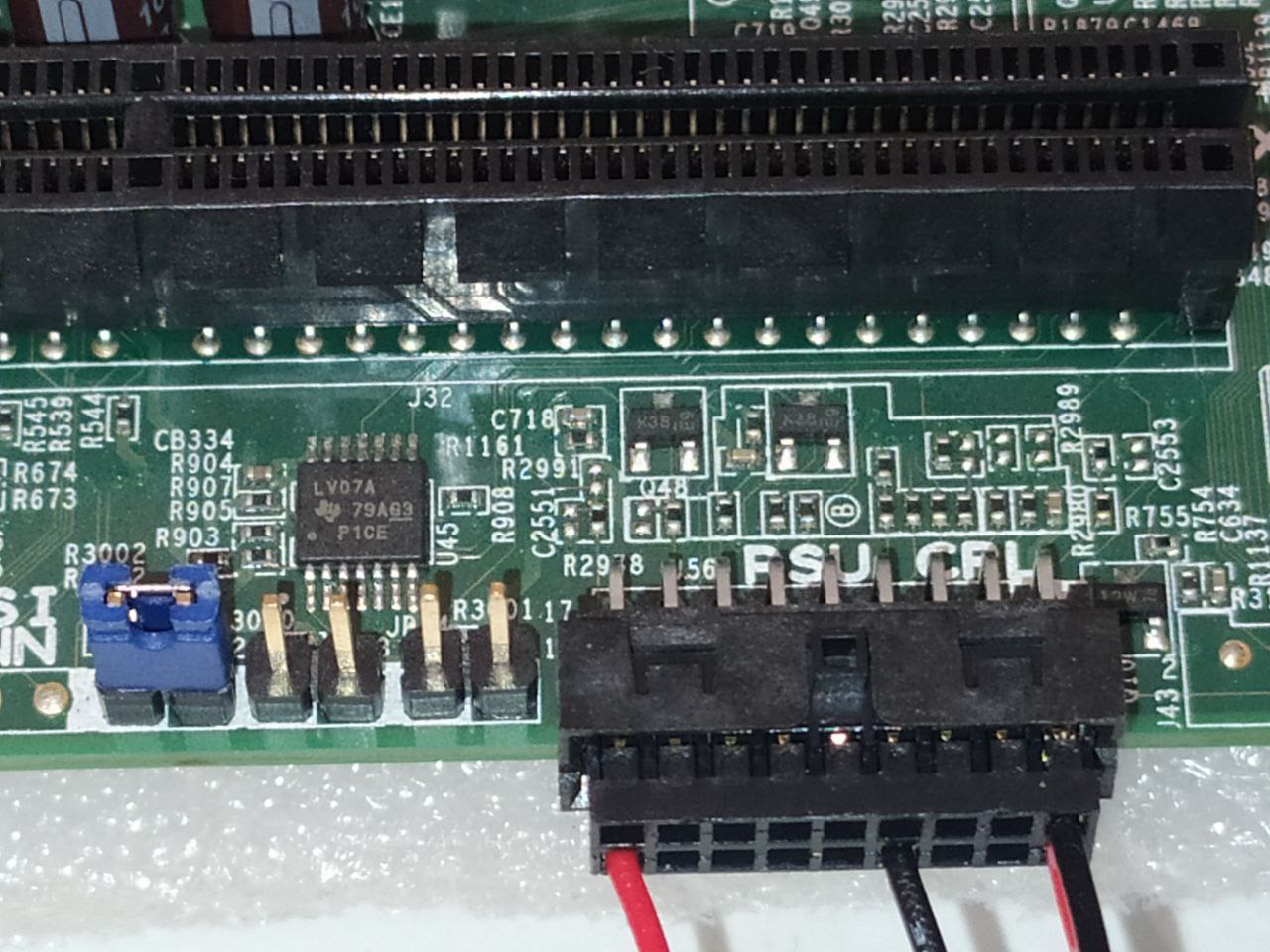

Добрый день. Поставил 1 CPU и 2 RAM в A0 и B0. Монитор через подключение напрямую и через затычку не работает. Подключился через BMC и подобрал пароль, но там отображаются другие комплектующие. Попытался сбросить биос убрав батарейку не помогло. Что ещё можно попробовать? Расположение джамперов на фото ниже.

Бегущий по граблям, из своего опыта по Хуананджи,
Вынь батарейку, проц, и включи мать, без него, и без памяти, чтобы она "пропищалась", а потом уже стовь процы.
А так, по идее, после второго запуска должно было распознать что не то стоит.

PS: без процов она ни звука не издаст.

Какая версия биоса? Есть версии биоса которые не корректно работают с bmc и не передают информацию о железе в bmc, по этому висит старая информация.

Уважаемые знатоки, то что через ipmitool кулеры настраиваются уже хорошо, но может ли идти речь о smart fan на данной плате, т.е. авто регулировке кулеров взависимости от температуры процессоров?
И второй вопрос вдогонку, винда 11 сама все необходимые драйвера находит к этой плате, или нужно ставить вручную?
