  avenger
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Материнская плата lenovo rd450x hyperscale.

!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.
Фото и версии
Вложение:
2.png [ 627.51 КБ | Просмотров: 88619 ]
Вложение:
2023-12-29_11-10-33.png [ 219.33 КБ | Просмотров: 148956 ]

Вложение:
Комментарий к файлу: фото
foto_rd450x.jpg [ 89.28 КБ | Просмотров: 148956 ]

Известно как минимум о двух видах данной материнской платы c разными встроенными сетевыми картами:
1) 10Gbit*2 сетевой картой на intel i540, визуально можно отличить по наличию радиатора возле PCI-E слотов
Вложение:
Комментарий к файлу: 10g
2023-12-29_11-31-49.png [ 490.29 КБ | Просмотров: 148956 ]

2) 1Gbit*2 сетевой картой на intel i350
Вложение:
Комментарий к файлу: i350
i350.png [ 117.32 КБ | Просмотров: 148956 ]
Характеристики
Формфактор: EATX
Чипсет: intel с612
Процессоры: 2*LGA2011-3 2600 v4(v3) intel Xeon Haswel-EP (4,6,8,10,12,14 ядер) от 1,6 до 3,5 МГц
Память: 16*DDR4 2400 МГц (RDIMM, LRDIMM) до 1024 GB
6 PCI-e слотов (2*16x 4*8x) ver 3
3 usb 2.0 (один на плате)
2 Usb 3.0
2 SATA
Встроенный HBA контролер 6gb+ два разъёма SAS SFF-8087
VGA
BMC/IPMI
Особенности платы
Для работы не в комплектом корпусе lenovo необходимы колхозные переходники(которые, как правило, поставляются вместе с платой)
Вложение:
perehod .jpg
perehod .jpg [ 142.6 КБ | Просмотров: 148956 ]

Схема переходников:
Вложение:
lenovo_led.jpg [ 36.67 КБ | Просмотров: 148949 ]

pwr sw - кнопка включения
reset sw - кнопка reset
pwr led - светодиод питания
hdd led - светодиод активности дисковой системы
Вложение:
D450X1.jpg [ 121.03 КБ | Просмотров: 148949 ]

Наличие этого переходника обязательно!
Иначе материнка не стартует
Документация к материнской плате.
!Осторожно много китайского языка!
Англоязычной документации найти не удалось!
Вложение:
Lenovo RD450X.pdf [3.93 МБ]
Скачиваний: 6359
Основные выявленные проблемы материнской платы
1) Скудный по настройкам BIOS
2) Глючный BMC/IPMI
проблемы вытыкающие из этого:
3) Неуправляемые вентиляторы.
4) PCIe Bifurcation - не включается/отсутствует в bios.
BIOS
Известно о следующих версиях bios:

2.19 - нет отзывов об эксплуатации
2.31 - отсутствует раздел IntelRCSetup > IIO Configuration
BMC/IPMI
Известно о следующих версиях BMC:

2.36.1315 - множество ошибок, не весь список доступных на плате сенсоров.
3.24.1145 - множество ошибок, не весь список доступных на плате сенсоров, плата не включается через bmc, постоянно засирает лог ошибками, вероятно не родной для этой платы
4.10.1011 - нет отзывов
4.11.1027 - нет отзывов

Форумные гайды
Инструкция по добавлению юзера, удалению, смены пароля в ipmi и привилегий.
Замена МАС адресов.
Распиновка разъема передней панели.
Реклама

Партнер
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
vpihunchik писал(а):
винда 11 сама все необходимые драйвера находит к этой плате, или нужно ставить вручную?

Нужно. Но только те, которых нет. Обновлять не нужно т.к. можно поймать синьку.
Из рекомендованного: системным файлам запретить выход в интернет, а иначе может быть, что будет запорот биос, а особенно если руками МЕ регион разлочили.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

Последний раз редактировалось Saboteur-2 11.12.2024 17:15, всего редактировалось 1 раз.

  Feels

Junior
Статус: Не в сети
Регистрация: 25.10.2024
Bormut писал(а):
я не понимаю, почему возникает вопрос про память у многих. я покупал даже не задумываясь.
вот (foto прикрепил), то что стоит непосредственно у меня, обычная RDIMM, есть и брендированная 4х32 и обычная 4х32. есть еще 8 gb модуль памяти там вообще 4 или 6 чипов на плашке, тоже воркает.

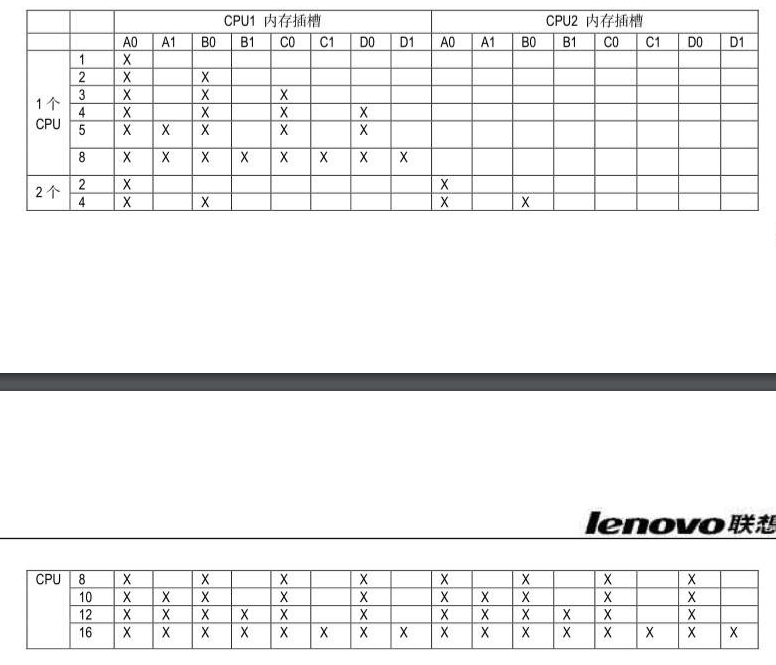

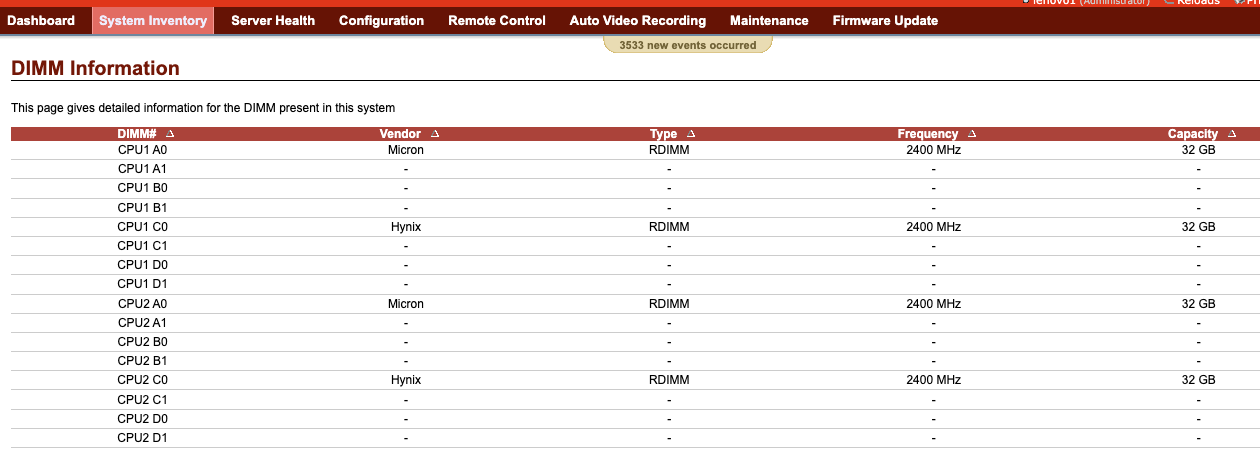

Я купил 4 планки Hynix 32gb HMA84GR7MFR4N-UH PC4-2400T-RB1-11 и 4 планки Micron 32gb MTA36ASF4G72PZ-2G3B1MG PC4-2400T-RB1-11 Т.е. суммарно 256Гб. Пришлось брать разную, потому что у продавца не было в наличии одного типа. Сначала проверил 4 планки Hynix, так как они приехали первые, все ок, заработали.Потом когда пришли micron, вставил все вместе по схеме как в мануале - 1CPU A0,B0,C0,D0 2CPU A0,B0,C0,D0 Т.е. вставил планки во все синие слоты. ПК не стартует, потом попробовал только вставить micron, запустился, память точно рабочая, а вот вместе с hynix не хочет стартовать.
Вложение:
Screenshot 2024-12-11 at 15.31.52.png
Screenshot 2024-12-11 at 15.31.52.png [ 121.24 КБ | Просмотров: 1002 ]


upd. Микс 4 планок micron и hynix стартует, но 8 никак.
Вложение:
Screenshot 2024-12-11 at 16.54.09.png
Screenshot 2024-12-11 at 16.54.09.png [ 68.27 КБ | Просмотров: 992 ]

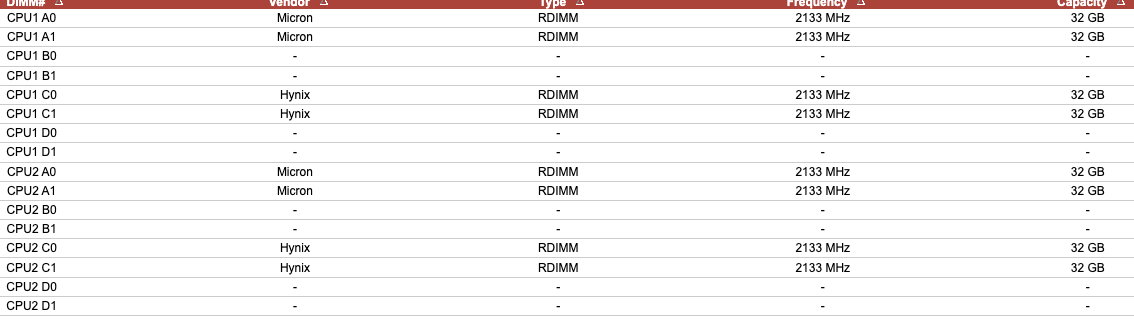

uppd
Завелись все 8 в таком положении, но скорость только 2133, выставил в bios 2400, но все равно планки запустились на 2133
Вложение:
Screenshot 2024-12-11 at 18.32.40.png
Screenshot 2024-12-11 at 18.32.40.png [ 46.89 КБ | Просмотров: 985 ]


  Bormut

Member
Статус: Не в сети
Регистрация: 11.04.2024
Feels писал(а):

uppd
Завелись все 8 в таком положении, но скорость только 2133, выставил в bios 2400, но все равно планки запустились на 2133


я наверно оказался не правильно понятым. я не миксовал всю перечисленную мной память, все стоит в разных матерях.
честно говоря, в принципе ни когда не втыкал разномастную память в сервера, дабы исключить любые подозрения на глюки и возможные проблемы.
  vpihunchik

Junior
Статус: Не в сети
Регистрация: 23.11.2020
Saboteur-2 писал(а):
Из рекомендованного: системным файлам запретить выход в интернет

Можно поподробнее, каким именно файлам?
  Neiznih

Junior
Статус: Не в сети
Регистрация: 15.11.2024
Всем привет! Пришла мне вторая плата с неисправностью не стартует. Вход в BMC есть, старта нет. Меняю батарейку CMOS ибо на старой напряжение близкое к нулю. Старта нет. Проверил все, что можно. Снял батарейку, отключил все питания от блока, сетевой кабель, замкнул пинцетом контакты батарейки на плате, чтобы разрядились все конденсаторы (батарейку естественно снять!). Подключаю все питания, батарейку не ставлю! Щелкаю тумблером на блоке питания, старт есть, причем сразу. Несколько раз включился выключился, опять включился, есть картинка минуты через три.
Ставлю батарейку - старта опять нет. Итог, как появилась картинка, воткнул батарейку, понимаю, что так нельзя, но сейчас полностью живая доска. Возможно кому то полезно будет с нестартуйками.
Т.е. убираем все питания и лан кабель, вытаскиваем батарейку, ждем полчаса или замыкаем контакты под батарейкой. Подключаем лан, питание и втыкаем в розетку. Плата должна стартануть, если в ней нет железных косяков. Как только будет картинка на экране, втыкаем батареку и правим в биосе что вам надо. После этого F10 и рестарт.

_________________
tg:@rd450x

Последний раз редактировалось Neiznih 12.12.2024 18:52, всего редактировалось 3 раз(а).

  vpihunchik

Junior
Статус: Не в сети
Регистрация: 23.11.2020
Кто-нибудь пробовал прикрутить подобие smartfan через прогу speedfan? Она вроде как ipmi поддерживает.
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Ядрён батон!!!

Народ, требуется помощь по входу в BMC.
Всё работет. Всё зелёное, зелёное в браузере.

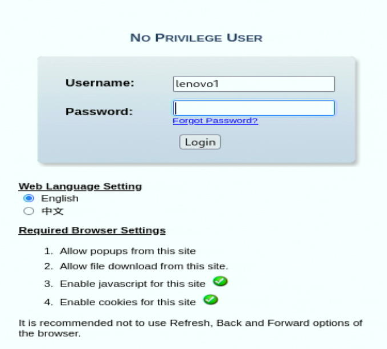

Ввожу логин/пароль - проглатывает. А потом пишет "No Privilege User".
Что этой гадине не хватает?


Помощью батника и KCS уже воспользовался.

Заранее благодарю за помощь.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  Bormut

Member
Статус: Не в сети
Регистрация: 11.04.2024
Saboteur-2 писал(а):
Ядрён батон!!!

Народ, требуется помощь по входу в BMC.
Всё работет. Всё зелёное, зелёное в браузере.
Ввожу логин/пароль - проглатывает. А потом пишет "No Privilege User".
Что этой гадине не хватает?


Помощью батника и KCS уже воспользовался.

Заранее благодарю за помощь.


я же писал, что в данном случае, потребуется смена BMC. читать 1-3 страницу и с 19 страницы форума.
  Neiznih

Junior
Статус: Не в сети
Регистрация: 15.11.2024
А если через ipmitool добавить пользователя и дать ему права? Или такое не прокатит?

вот пример
Add user robert and make it administrator
[root@sno-101514-A ~]# ipmitool user set name 3 robert
[root@sno-101514-A ~]# ipmitool user set password 3 dvssan
Set User Password command successful (user 3)
[root@sno-101514-A ~]# ipmitool user enable 3
[root@sno-101514-A ~]# ipmitool user list 1
ID Name Callin Link Auth IPMI Msg Channel Priv Limit
1 false false true ADMINISTRATOR
2 admin false false true ADMINISTRATOR
3 robert true false false NO ACCESS
4 true false false NO ACCESS
5 true false false NO ACCESS
6 true false false NO ACCESS
7 true false false NO ACCESS
8 true false false NO ACCESS
9 true false false NO ACCESS
10 true false false NO ACCESS
[root@sno-101514-A ~]# ipmitool channel setaccess 1 3 callin=on ipmi=on link=on privilege=4
Set User Access (channel 1 id 3) successful.
[root@sno-101514-A ~]# ipmitool user list 1
ID Name Callin Link Auth IPMI Msg Channel Priv Limit
1 false false true ADMINISTRATOR
2 admin false false true ADMINISTRATOR
3 robert true true true ADMINISTRATOR
4 true false false NO ACCESS
5 true false false NO ACCESS
6 true false false NO ACCESS
7 true false false NO ACCESS
8 true false false NO ACCESS
9 true false false NO ACCESS
10 true false false NO ACCESS

1.Вот тут больше инфы
2.и вот пост с 17 страницы

_________________
tg:@rd450x

Последний раз редактировалось Neiznih 13.12.2024 18:04, всего редактировалось 2 раз(а).

  Bormut

Member
Статус: Не в сети
Регистрация: 11.04.2024
Neiznih писал(а):
А если через ipmitool добавить пользователя и дать ему права? Или такое не прокатит?

вот пример
Add user robert and make it administrator
[root@sno-101514-A ~]# ipmitool user set name 3 robert
[root@sno-101514-A ~]# ipmitool user set password 3 dvssan
Set User Password command successful (user 3)
[root@sno-101514-A ~]# ipmitool user enable 3
[root@sno-101514-A ~]# ipmitool user list 1
ID Name Callin Link Auth IPMI Msg Channel Priv Limit
1 false false true ADMINISTRATOR
2 admin false false true ADMINISTRATOR
3 robert true false false NO ACCESS
4 true false false NO ACCESS
5 true false false NO ACCESS
6 true false false NO ACCESS
7 true false false NO ACCESS
8 true false false NO ACCESS
9 true false false NO ACCESS
10 true false false NO ACCESS
[root@sno-101514-A ~]# ipmitool channel setaccess 1 3 callin=on ipmi=on link=on privilege=4
Set User Access (channel 1 id 3) successful.
[root@sno-101514-A ~]# ipmitool user list 1
ID Name Callin Link Auth IPMI Msg Channel Priv Limit
1 false false true ADMINISTRATOR
2 admin false false true ADMINISTRATOR
3 robert true true true ADMINISTRATOR
4 true false false NO ACCESS
5 true false false NO ACCESS
6 true false false NO ACCESS
7 true false false NO ACCESS
8 true false false NO ACCESS
9 true false false NO ACCESS
10 true false false NO ACCESS

Вот тут больше инфы



не плохая альтернатива , должно сработать.
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Neiznih & Bormut, можно помедленнее.
Bormut писал(а):
я же писал, что в данном случае, потребуется смена BMC.

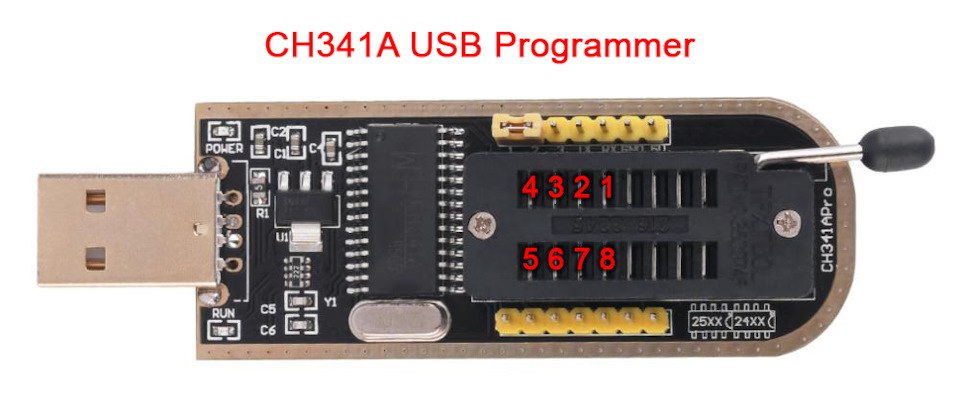

Для того чтобы поменять нужно шить, а шить погромматором пока не хочу.
Neiznih писал(а):
А если через ipmitool добавить пользователя и дать ему права?

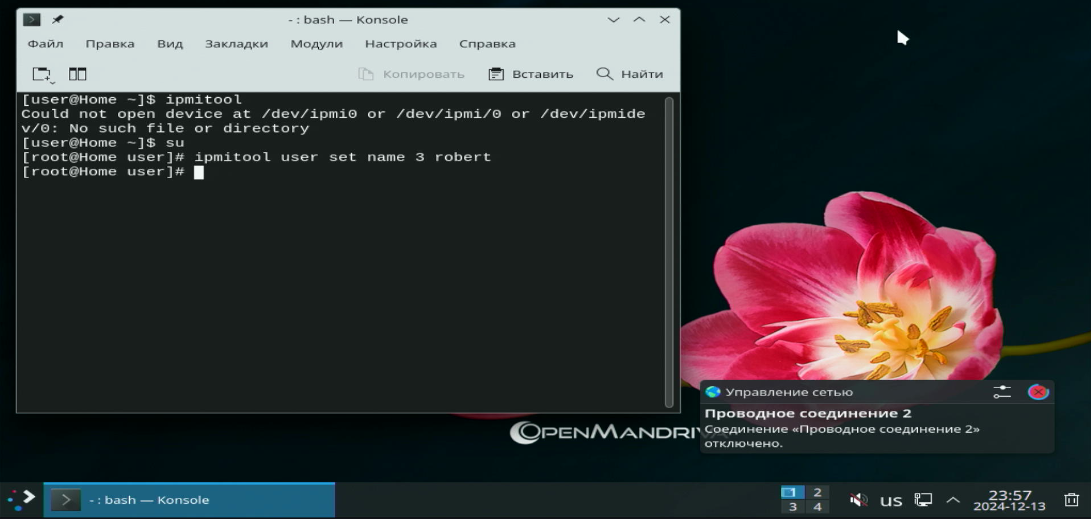

Установил мандриву (юбунта не взлетела с пакетами и упала). Установил ipmitool (вроде как или нет).
Вложение:
Screenshot_150.png [ 353.32 КБ | Просмотров: 690 ]

Делаю что-то не то...
Господа, можно с первой цифры - ip ipmi и т.д.
Заранее благодарю.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Что-то я совсем ничего не понимаю...
Точнее понял, но не совсем.
Что понял.

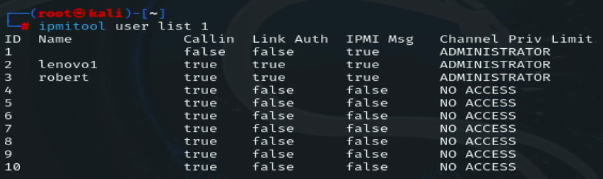

1. от 1 до 10 это не уровень доступа или привелегий, а список пользователей.
2. В Мандриве ipmitool встал и работает. Пользователь "роберт" был сделан.
3. В Кали попробовал создать пользователя "1111" на 3 место, где ранее был поселен роберт и ничего не вышло и ошибки не написал.
Вложение:
Screenshot_154.png [ 42.94 КБ | Просмотров: 628 ]

4. Пароли меняются.
Вложение:
Screenshot_153.png [ 109.92 КБ | Просмотров: 628 ]

Но чего не понял, так это того, каких привелегий ему ещё не хватает...
Вложение:
Screenshot_152.png [ 73.49 КБ | Просмотров: 628 ]

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021

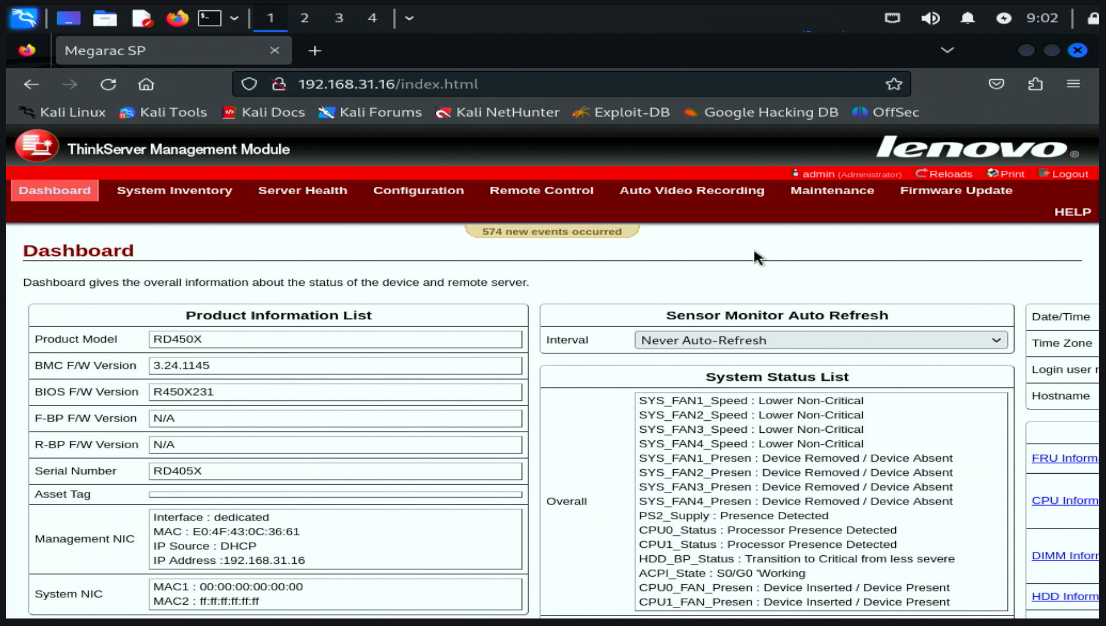

Я разгадал ребус.
И смог зайти.
Вложение:
Screenshot_157.png [ 476.74 КБ | Просмотров: 600 ]

Тот ещё квест был...

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  Neiznih

Junior
Статус: Не в сети
Регистрация: 15.11.2024
Saboteur-2 писал(а):
Тот ещё квест был...

Еще тебе предстоит квест по восстановлению мак адресов, судя по скрину.
Ну и отписался бы как права получил.

_________________
tg:@rd450x

  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Neiznih, всё опишу и картинками приправлю (в основном для себя - вдруг придётся повторять потом).

Добавлено спустя 29 минут 38 секунд:
Вложение:
Screenshot_161.png [ 25.53 КБ | Просмотров: 565 ]

Вложение:
Screenshot_163.png [ 407.55 КБ | Просмотров: 565 ]

Вложение:
Screenshot_164.png [ 30.9 КБ | Просмотров: 565 ]

Вложение:
Screenshot_165.png [ 68.78 КБ | Просмотров: 565 ]

Вложение:
Screenshot_166.png [ 85.82 КБ | Просмотров: 565 ]

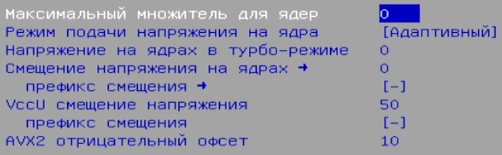

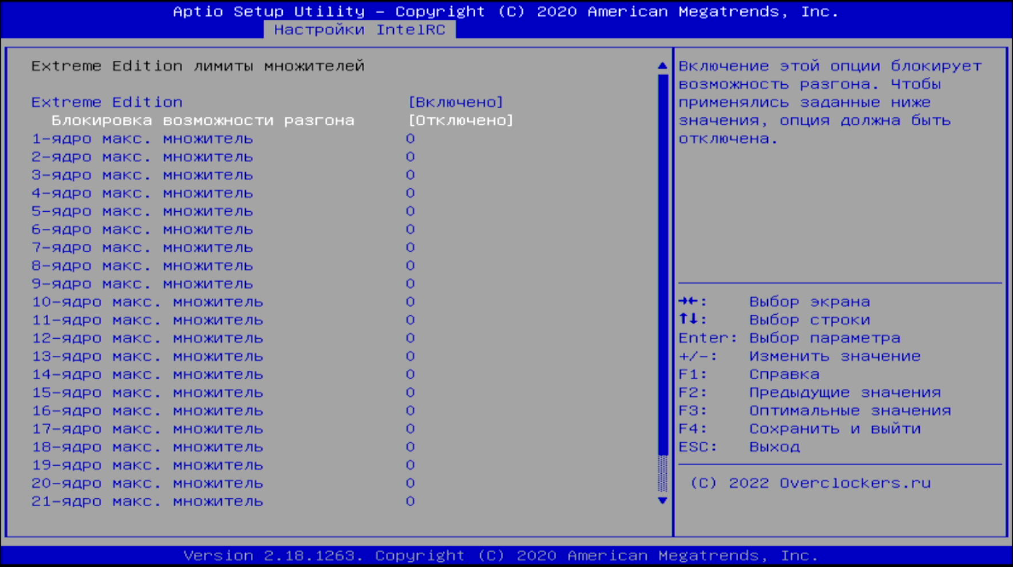

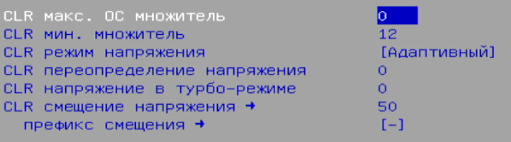

Быстрый старт.
Тайминги меняются. Напряжение регулируется. Ребар и всё прочее в наличие.
IPMI работает (но в биосе нет доступа. Матрас не работает - только дискретка.
Проблема: если загрузка не пошла, то клава висит (usb контроллер не дышит).

PS: сейчас попробую аналогичный биос с IPMI.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  Neiznih

Junior
Статус: Не в сети
Регистрация: 15.11.2024
А как ты его русскоязычным сделал???

_________________
tg:@rd450x

  Bslv471

Junior
Статус: Не в сети
Регистрация: 01.12.2024
Здравствуйте,кто использовал программатор ch341a с прищепкой sop16? Как правильно установить эту штуку в программатор?
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Bslv471, здесь тема про материнку, а не про погроматор.
Но я тебе отвечу.
Телепаты в отпуске и никто не знает какой погроматор ты купил, но таки подозреваю, что там есть картинка и есть цифры 24 и 25.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  Bslv471

Junior
Статус: Не в сети
Регистрация: 01.12.2024
Купил программатор ch341a,как теперь перепрошить эту материнскую плату? Прищепка есть. Где находится чип биоса и как он выглядит?
  Neiznih

Junior
Статус: Не в сети
Регистрация: 15.11.2024
Bslv471 писал(а):
Как правильно установить эту штуку в программатор?

Возможно это поможет:
Первая цифра - номер контакта на ch341
Вторая цифра - номер контакта на 16-и ногой микросхеме биос.

1-7
2-8
3-9
4-10
5-15
6-16
7-1
8-2

Вложение:
photo_2024-12-08_21-18-47.jpg [ 56.93 КБ | Просмотров: 522 ]


Добавлено спустя 5 минут 21 секунду:
Bslv471 писал(а):

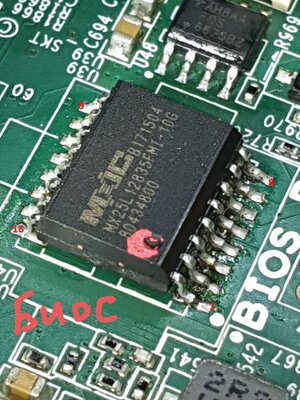

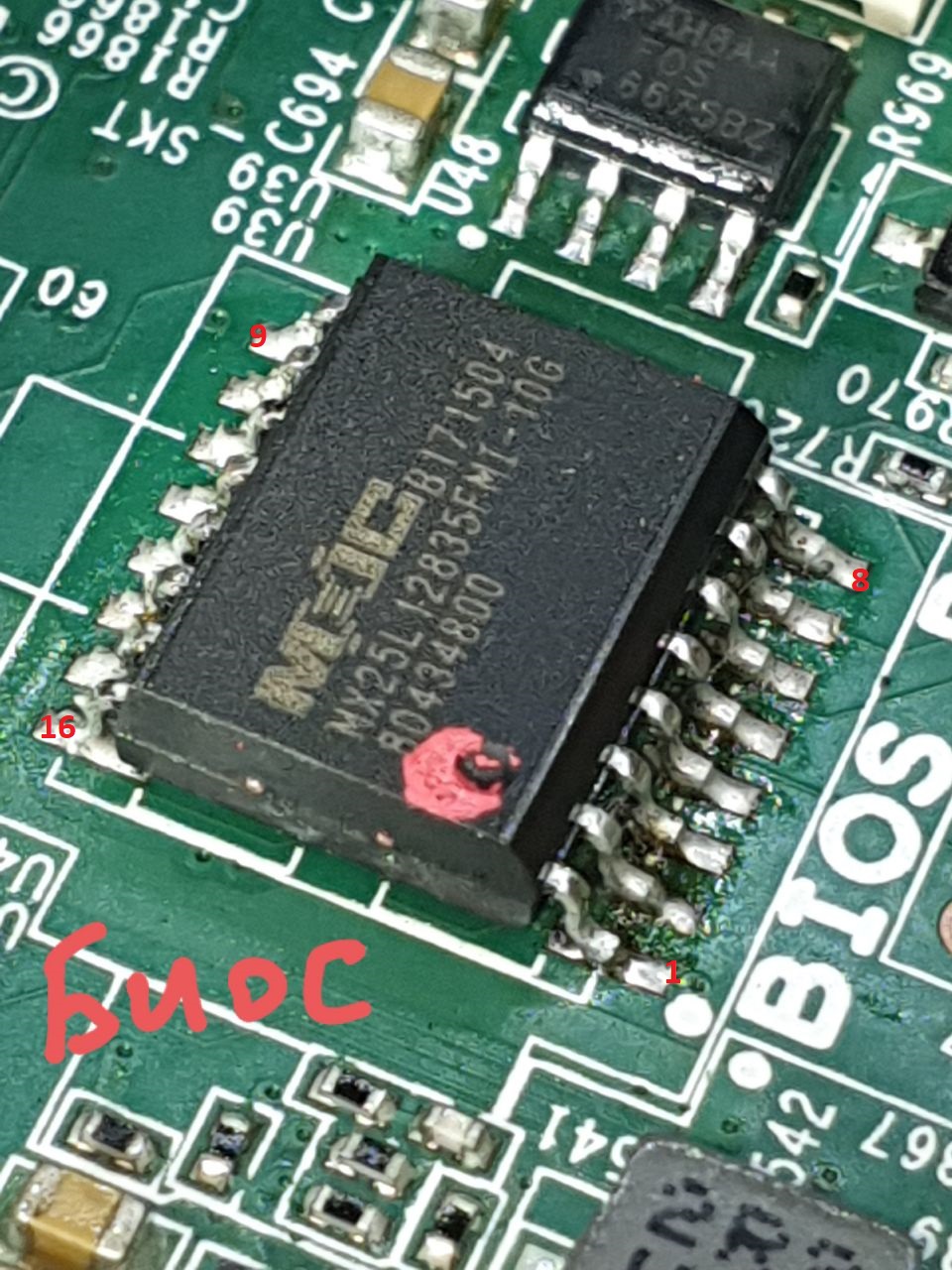

Где находится чип биоса и как он выглядит?

Может лучше не стоит лезть туда, куда не знаете? Потом дороже выйдет восстанавливать. Чип надо выпаивать, при прошивке прищепкой без выпайки есть довольно большой шанс на то, что запишется мусор в дамп. Если же плата куплена для того, чтобы учиться и не боитесь эксперементировать, то вооружитесь лупой и найдите 16-и ногую микросхему и возле нее надпись на плате bios.
Вложение:
photo_2024-11-18_07-56-28.jpg [ 346.68 КБ | Просмотров: 517 ]

_________________
tg:@rd450x

Последний раз редактировалось Neiznih 14.12.2024 18:09, всего редактировалось 2 раз(а).

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 970 • Страница 26 из 49 • <  1 ... 23  24  25  26  27  28  29 ... 49  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Google [Bot], max_99, Ytros и гости: 23

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
