  avenger
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Материнская плата lenovo rd450x hyperscale.

!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.
Фото и версии
Вложение:
2.png [ 627.51 КБ | Просмотров: 89468 ]
Вложение:
2023-12-29_11-10-33.png [ 219.33 КБ | Просмотров: 149805 ]

Вложение:
Комментарий к файлу: фото
foto_rd450x.jpg [ 89.28 КБ | Просмотров: 149805 ]

Известно как минимум о двух видах данной материнской платы c разными встроенными сетевыми картами:
1) 10Gbit*2 сетевой картой на intel i540, визуально можно отличить по наличию радиатора возле PCI-E слотов
Вложение:
Комментарий к файлу: 10g
2023-12-29_11-31-49.png [ 490.29 КБ | Просмотров: 149805 ]

2) 1Gbit*2 сетевой картой на intel i350
Вложение:
Комментарий к файлу: i350
i350.png [ 117.32 КБ | Просмотров: 149805 ]
Характеристики
Формфактор: EATX
Чипсет: intel с612
Процессоры: 2*LGA2011-3 2600 v4(v3) intel Xeon Haswel-EP (4,6,8,10,12,14 ядер) от 1,6 до 3,5 МГц
Память: 16*DDR4 2400 МГц (RDIMM, LRDIMM) до 1024 GB
6 PCI-e слотов (2*16x 4*8x) ver 3
3 usb 2.0 (один на плате)
2 Usb 3.0
2 SATA
Встроенный HBA контролер 6gb+ два разъёма SAS SFF-8087
VGA
BMC/IPMI
Особенности платы
Для работы не в комплектом корпусе lenovo необходимы колхозные переходники(которые, как правило, поставляются вместе с платой)
Вложение:
perehod .jpg
perehod .jpg [ 142.6 КБ | Просмотров: 149805 ]

Схема переходников:
Вложение:
lenovo_led.jpg [ 36.67 КБ | Просмотров: 149798 ]

pwr sw - кнопка включения
reset sw - кнопка reset
pwr led - светодиод питания
hdd led - светодиод активности дисковой системы
Вложение:
D450X1.jpg [ 121.03 КБ | Просмотров: 149798 ]

Наличие этого переходника обязательно!
Иначе материнка не стартует
Документация к материнской плате.
!Осторожно много китайского языка!
Англоязычной документации найти не удалось!
Вложение:
Lenovo RD450X.pdf [3.93 МБ]
Скачиваний: 6633
Основные выявленные проблемы материнской платы
1) Скудный по настройкам BIOS
2) Глючный BMC/IPMI
проблемы вытыкающие из этого:
3) Неуправляемые вентиляторы.
4) PCIe Bifurcation - не включается/отсутствует в bios.
BIOS
Известно о следующих версиях bios:

2.19 - нет отзывов об эксплуатации
2.31 - отсутствует раздел IntelRCSetup > IIO Configuration
BMC/IPMI
Известно о следующих версиях BMC:

2.36.1315 - множество ошибок, не весь список доступных на плате сенсоров.
3.24.1145 - множество ошибок, не весь список доступных на плате сенсоров, плата не включается через bmc, постоянно засирает лог ошибками, вероятно не родной для этой платы
4.10.1011 - нет отзывов
4.11.1027 - нет отзывов

Форумные гайды
Инструкция по добавлению юзера, удалению, смены пароля в ipmi и привилегий.
Замена МАС адресов.
Распиновка разъема передней панели.
Реклама

Партнер
  Bslv471

Junior
Статус: Не в сети
Регистрация: 01.12.2024
Neiznih писал(а):
Bslv471 писал(а):
Как правильно установить эту штуку в программатор?

Возможно это поможет:
1-7
2-8
3-9
4-10
5-15
6-16
7-1
8-2

Вложение:


Добавлено спустя 5 минут 21 секунду:
Bslv471 писал(а):
Где находится чип биоса и как он выглядит?

Может лучше не стоит лезть туда, куда не знаете? Потом дороже выйдет восстанавливать. Чип надо выпаивать, при прошивке прищепкой без выпайки есть довольно большой шанс на то, что запишется мусор в дамп. Если же плата куплена для того, чтобы учиться и не боитесь эксперементировать, то вооружитесь лупой и найдите 16-и ногую микросхему и возле нее надпись на плате bios.
Вложение:


Спасибо большое за. Плата стартует,но нет картинки ни на встроенную видеокарту ни на внешнюю. Лампочка на клавиатуре не загорается
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Bslv471 писал(а):
Плата стартует,но нет картинки ни на встроенную видеокарту ни на внешнюю. Лампочка на клавиатуре не загорается

Мать у вас не не стартует, а тупо питание подалось.
Сбросьте биос.
Выньте процы, память, всё навесное.
И включите.
Подождите. Выключите.
Ставьте 1 проц и 1 палку памяти.

И это, того, BMC (IPMI) живое? Моргает или не дождались?

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  Bslv471

Junior
Статус: Не в сети
Регистрация: 01.12.2024
Saboteur-2 писал(а):
Bslv471 писал(а):
Плата стартует,но нет картинки ни на встроенную видеокарту ни на внешнюю. Лампочка на клавиатуре не загорается

Мать у вас не не стартует, а тупо питание подалось.
Сбросьте биос.
Выньте процы, память, всё навесное.
И включите.
Подождите. Выключите.
Ставьте 1 проц и 1 палку памяти.

И это, того, BMC (IPMI) живое? Моргает или не дождались?

Ipmi рабочий,но не один пароль не подходит. Как сбросить биос?
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Bslv471, стоп, стоп, стоп!
Это тогда что такое,
Bslv471 писал(а):
нет картинки ни на встроенную видеокарту ни на внешнюю.

Ась?
Или есть видео и пароль не подходит, либо кто-то заливает...

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  Bslv471

Junior
Статус: Не в сети
Регистрация: 01.12.2024
Saboteur-2 писал(а):
Bslv471, стоп, стоп, стоп!
Это тогда что такое,
Bslv471 писал(а):
нет картинки ни на встроенную видеокарту ни на внешнюю.

Ась?
Или есть видео и пароль не подходит, либо кто-то заливает...

Через web интерфейс (через браузер) захожу с помощью ip . Но там не подходит ни один пароль
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Bslv471, что пишет?

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  Neiznih

Junior
Статус: Не в сети
Регистрация: 15.11.2024
Bslv471 писал(а):
Но там не подходит ни один пароль

ADMIN:ADMIN заглавными пробовал?

Еще я на прошлой странице отписывал вариант старта платы с отключением батарейки.

_________________
tg:@rd450x

  Bslv471

Junior
Статус: Не в сети
Регистрация: 01.12.2024
Saboteur-2 писал(а):
Bslv471, что пишет?

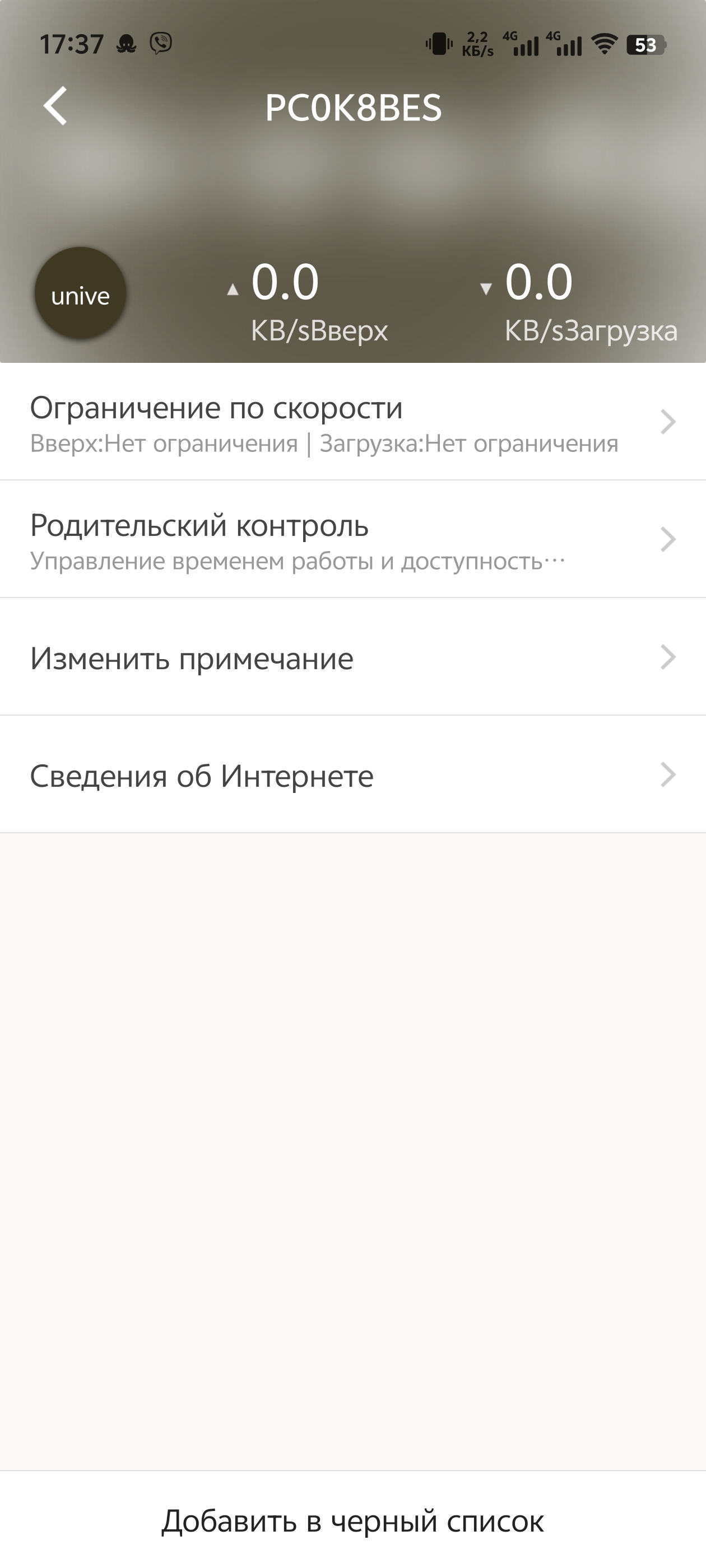

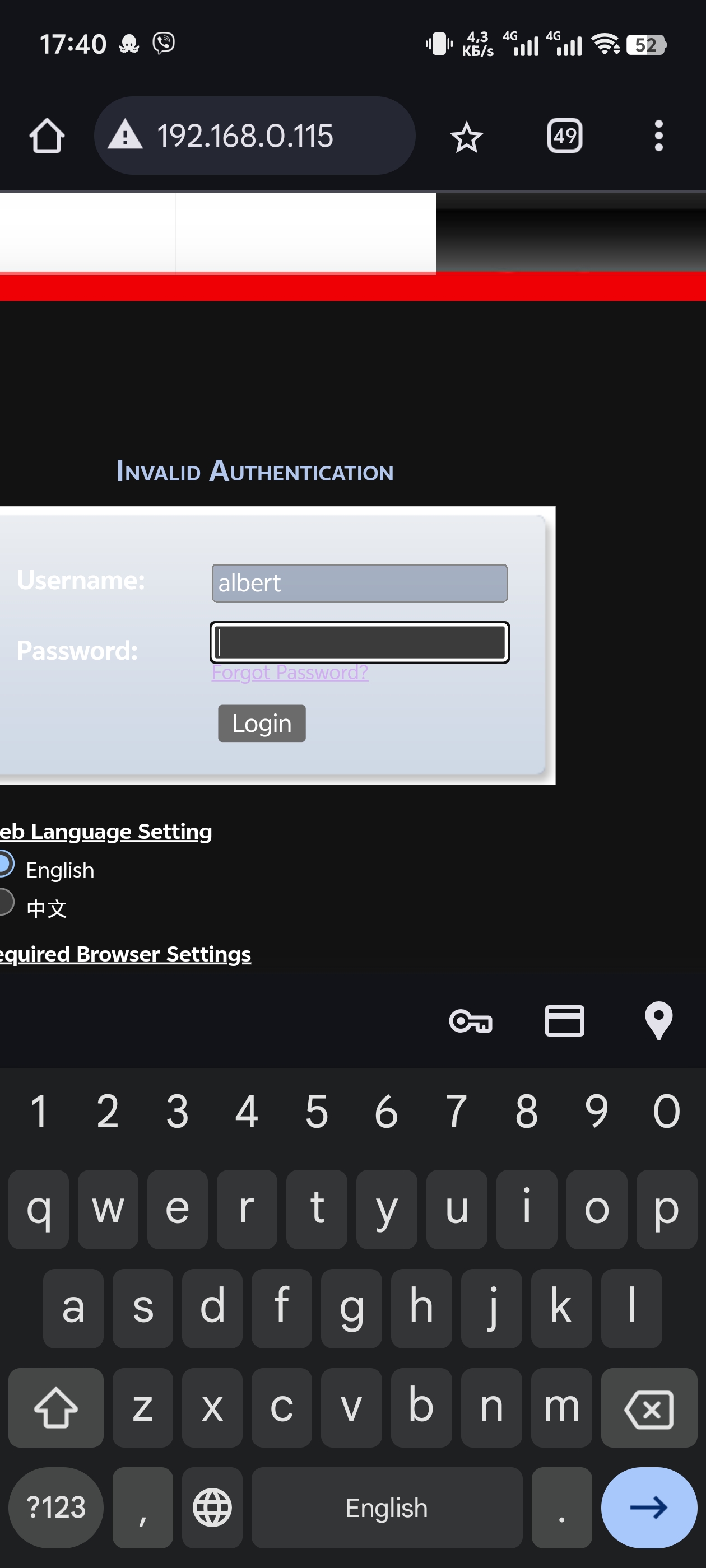

Такое


Вложения:
Screenshot_20241214_173728.jpg [ 379.41 КБ | Просмотров: 668 ]
Screenshot_20241214_174011.jpg [ 368.05 КБ | Просмотров: 668 ]
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Neiznih, я пошёл отсюда. Сейчас мы у него все будем крайние...

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  Neiznih

Junior
Статус: Не в сети
Регистрация: 15.11.2024
Пробуй такие пароли:
ADMIN:ADMIN
admin:admin
albert:albert
albert:admin
albert:12345678
lenovo1:Lenovo123 (логин с маленькой л, пароль с большой л)
Если не примет не один в теме есть архив и инфа как скинуть пароль.
Не ленитесь читать, в теме много инфы.

_________________
tg:@rd450x

  Bslv471

Junior
Статус: Не в сети
Регистрация: 01.12.2024
Neiznih писал(а):
Пробуй такие пароли:
ADMIN:ADMIN
admin:admin
albert:albert
albert:admin
albert:12345678
lenovo1:Lenovo123 (логин с маленькой л, пароль с большой л)
Если не примет не один в теме есть архив и инфа как скинуть пароль.
Не ленитесь читать, в теме много инфы.


Не подходят пароли. Нашёл архив для сброса bmc,но его как активировать,если нет изображения?
Попробовал ваш метод с снятием батарейки и отключением всех проводов от блока питания, тоже не помогло.
Грустно очень
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Bslv471, вам уже сказали, что нужно сделать. Вы всё с матери сняли? Включали? Биос сбрасывали? Какие процы, сколько их? Какая память, сколько палок?
И выкинь свой телефон...

Добавлено спустя 1 минуту 54 секунды:
Neiznih, вот такой бы ВМС поиметь...

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  Bslv471

Junior
Статус: Не в сети
Регистрация: 01.12.2024
Saboteur-2 писал(а):
Bslv471, вам уже сказали, что нужно сделать. Вы всё с матери сняли? Включали? Биос сбрасывали? Какие процы, сколько их? Какая память, сколько палок?
И выкинь свой телефон...

Xeon e5 2699 v4(qhup) две штуки

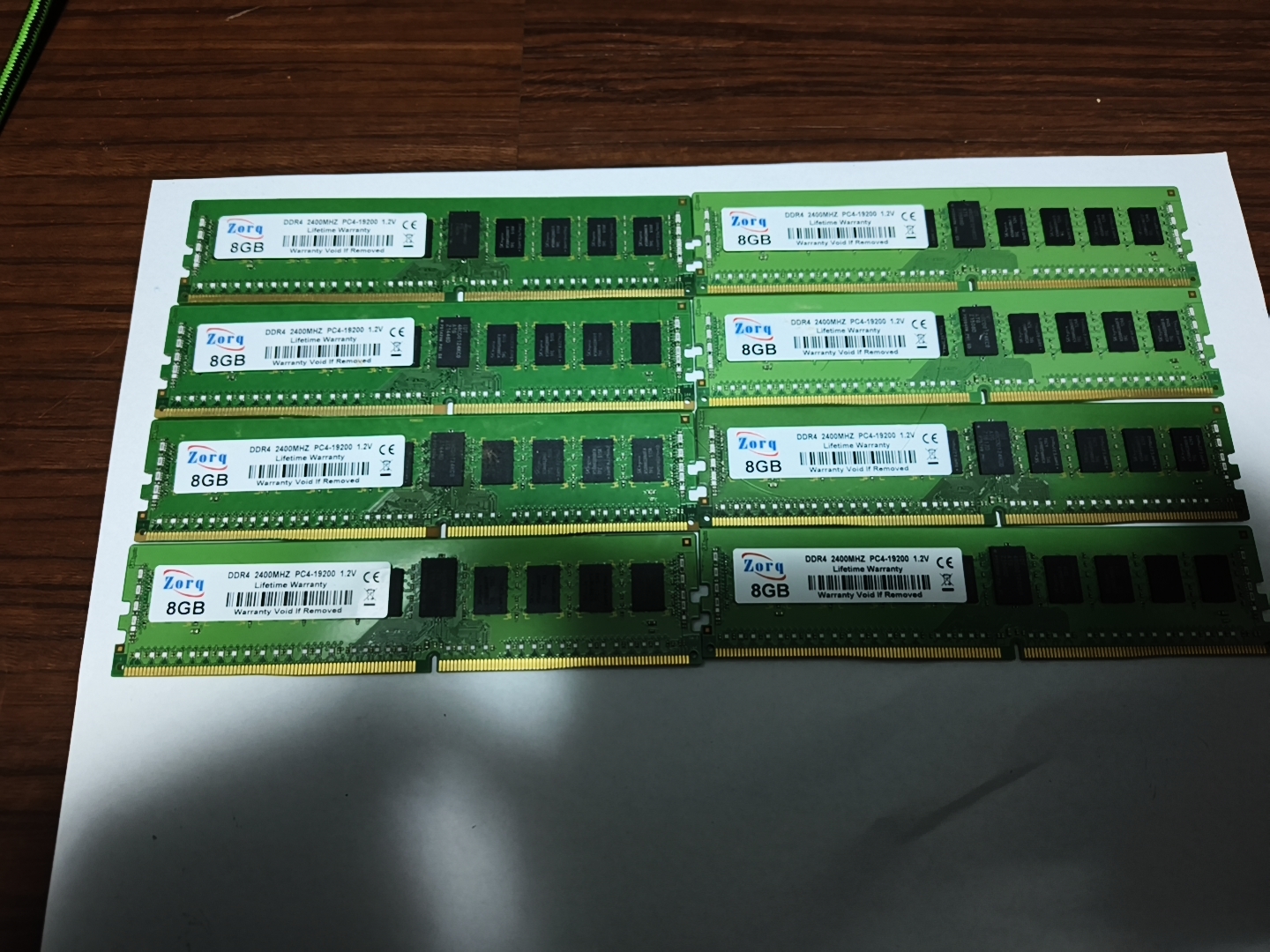

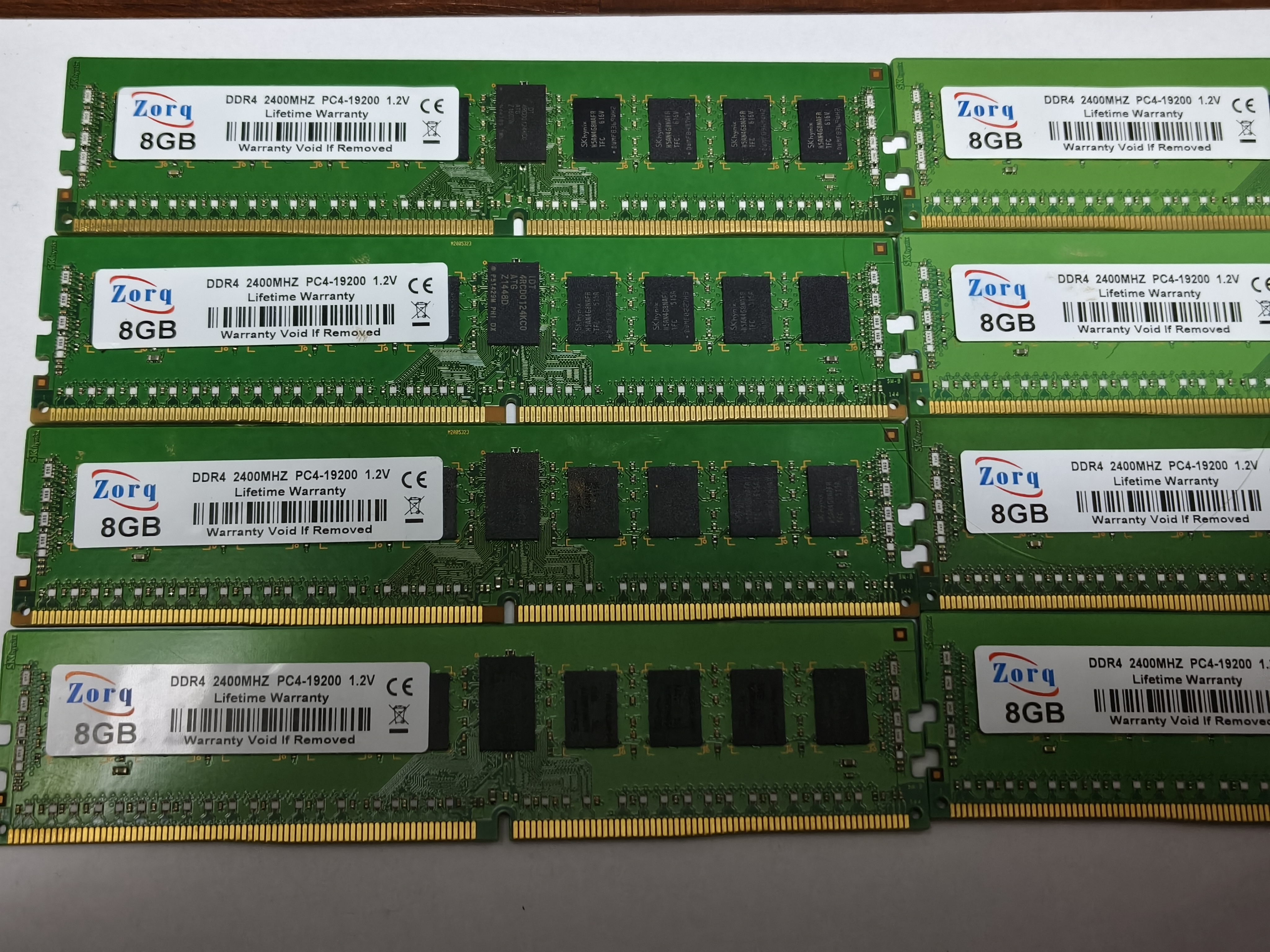

Оперативная память zorq ddr4 8 планок на 8 гб


Вложения:
IMG_20241214_193636.jpg [ 964.48 КБ | Просмотров: 639 ]
IMG_20241214_193624.jpg [ 4.63 МБ | Просмотров: 639 ]
  Neiznih

Junior
Статус: Не в сети
Регистрация: 15.11.2024
Bslv471 писал(а):
Оперативная память zorq ddr4 8 планок на 8 гб

А память точно серверная?

Добавлено спустя 4 минуты 50 секунд:
Saboteur-2 писал(а):
вот такой бы ВМС поиметь...

Да, но у меня нет опыта, чтобы прикручивать плюшки. Ты кстати не ответил, как у тебя биос русским оказался?

_________________
tg:@rd450x

  Bslv471

Junior
Статус: Не в сети
Регистрация: 01.12.2024
Neiznih писал(а):
Bslv471 писал(а):
Оперативная память zorq ddr4 8 планок на 8 гб

А память точно серверная?

Добавлено спустя 4 минуты 50 секунд:
Saboteur-2 писал(а):
вот такой бы ВМС поиметь...

Да, но у меня нет опыта, чтобы прикручивать плюшки. Ты кстати не ответил, как у тебя биос русским оказался?


На Али написано "серверная"
https://a.aliexpress.com/_EyhlmkM
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Bslv471, блин!!! Ты русский понимаешь или со словарём? Оставь 1 проц и 1 палку памяти и запусти.

Neiznih, сейчас мануал докатаю и отвечу...

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  Neiznih

Junior
Статус: Не в сети
Регистрация: 15.11.2024
Bslv471 писал(а):
На Али написано "серверная"

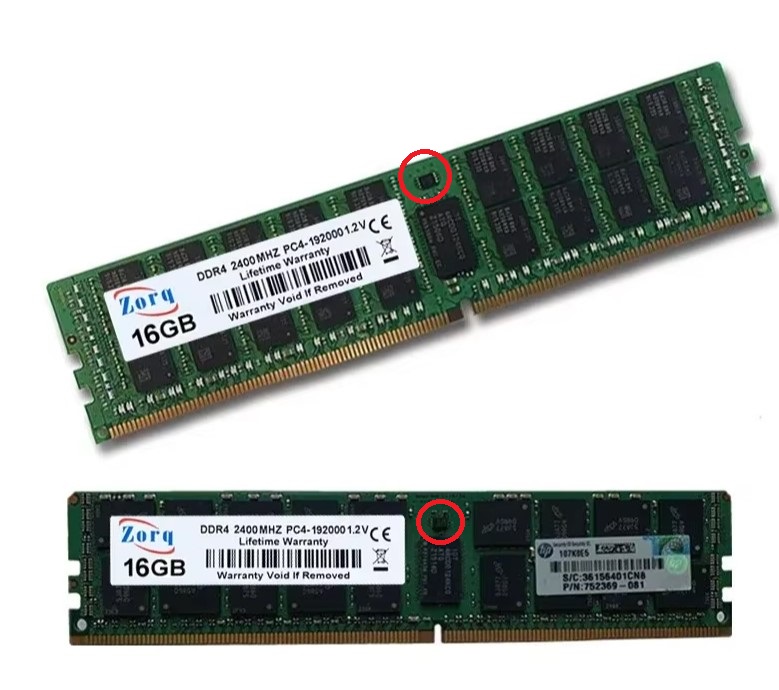

Я почему спросил, обычно на серверных планках есть вот такой мелкий чип как на фотке ниже. А у тебя же, на фотке в твоем посте я не увидел его. Может конечно я чего-то не знаю, но я пока не встречал серверных планок без этого чипа. Повторюсь, это не точно, могу ошибаться.
Вложение:
210542.jpg [ 117.04 КБ | Просмотров: 632 ]

_________________
tg:@rd450x

  Bslv471

Junior
Статус: Не в сети
Регистрация: 01.12.2024
Saboteur-2 писал(а):
Bslv471, блин!!! Ты русский понимаешь или со словарём? Оставь 1 проц и 1 палку памяти и запусти.

Neiznih, сейчас мануал докатаю и отвечу...

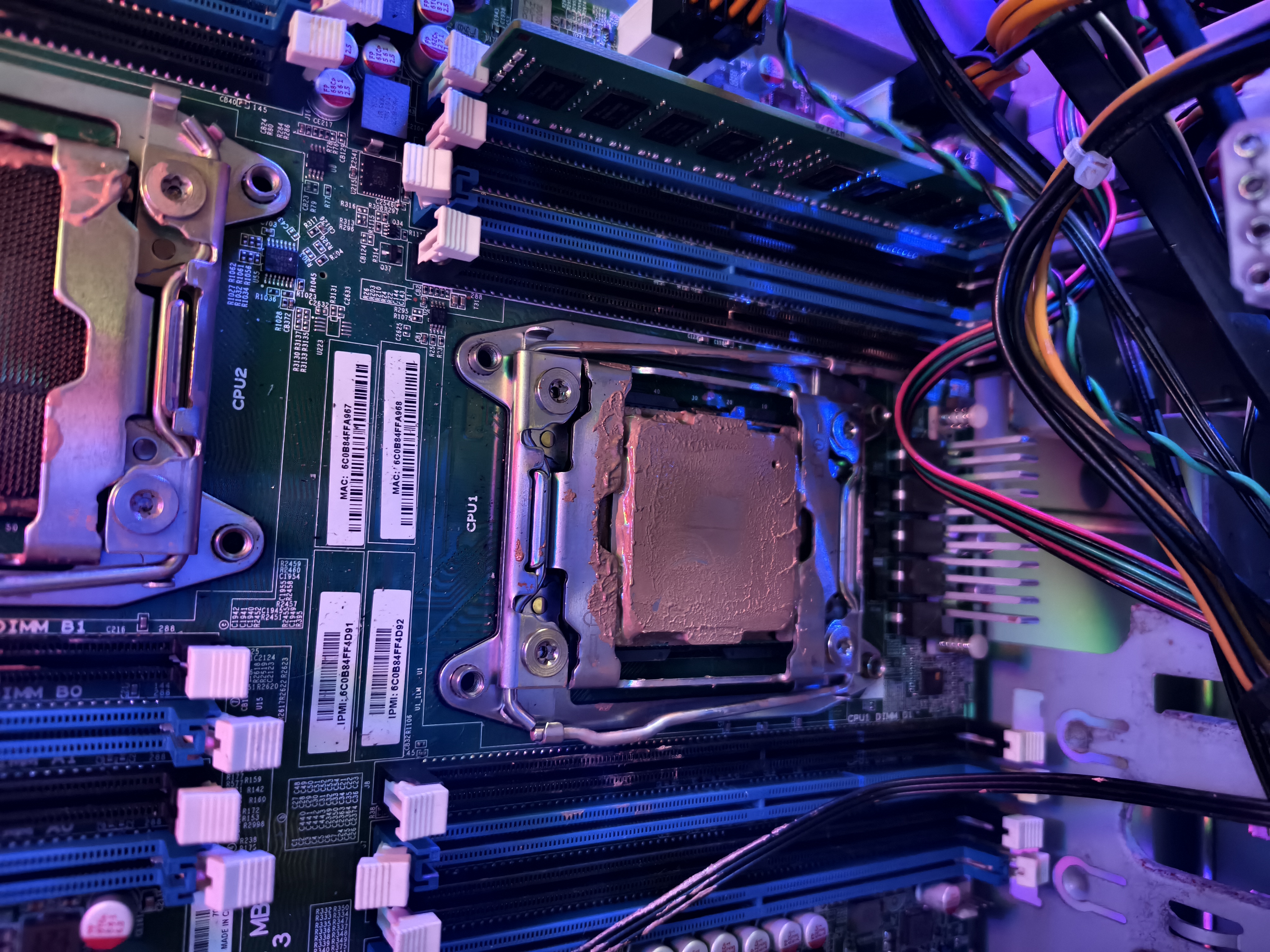

Правильно?


Вложения:
IMG_20241214_201459.jpg [ 4.9 МБ | Просмотров: 630 ]
  Neiznih

Junior
Статус: Не в сети
Регистрация: 15.11.2024
Bslv471 писал(а):
Правильно?

Отключи питание с CPU2.

И сделай фотку штекера правого разъема питания проца cpu1. Вставлен правильный разъем? снизу все желтые провода и вверху все черные?

_________________
tg:@rd450x

  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Bslv471, от винта! Только ведро с землёй принеси.

Neiznih , не взлетит без второго. С него идёт питание ещё куда-то (столкнулся с этим, но в память не отложилось).

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)
