Deviance
Вы посоветовали человеку самую плохую клипсу из всех возможных. Нереально плохую. Вопрос - зачем?
У меня в сервисе, такую прищепку отправляют на свалку уже через неделю. Устаёт конечно же не металл. Устают, как я и писал, кончики-крючочки, они пластиковые.

Это очень жестокий совет. Как же он будет играться c ThrottleStop на Linux?

Deviance

Именно поэтому он и хочет решить проблему редактированием прошивки, так как в операционной системе ничего поправить нельзя...

Сляпал 250-ый билд UBU v2.0. Полное чтение и отображение версий, GUID'ов и DevID Интел RST в основном окне и во вкладке SATA-Интел.
Если выбирать ЕФИ или Оромку в боксах, достаточно просто по ним тыкнуть и побегать, то сверху будет отображаться (Sub)GUID или DevID под которыми сие находится в БИОСах.
Если у кого чего не отображается или не распаковывается или не находит, то сообщайте.
Так же отображаются Интел микрокоды и полностью работает МЕА.
А, ну еще Контекстное меню сляпал, чтоб можно было копировать из окон Main, CPU mCoade и МЕА, в буфер если чего надобно.
Развлекайтесь.

Добавлено спустя 2 минуты 35 секунд:
Чуть не забыл, кнопка Exit не работает, тк пока оставлена для собственных нужд обкатки алгоритмов. Закрывать прогу Alt+F4 или (Х) в углу окна..

Подскажите, есть в наличии Xeon E5 V3 (QDCU) - не могу нигде по нему найти информации и на платах x99/C612 из тех что под рукой - не заводится. Кто-то сталкивался с таким камнем?

Добрый день! Есть такой биос Dell Inspiron 1720. поддерживающий 6Gb ram (4+2) на чипсете PM965. Не подскажет кто, как его пропатчить, чтобы поддерживал 8Gb ram (4+4)?

немного ссылок по теме, что удалось нарыть:
https://communities.intel.com/thread/53996
https://www.bios-mods.com/forum/Thread- ... -1720-BIOS

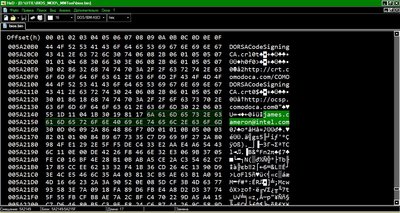

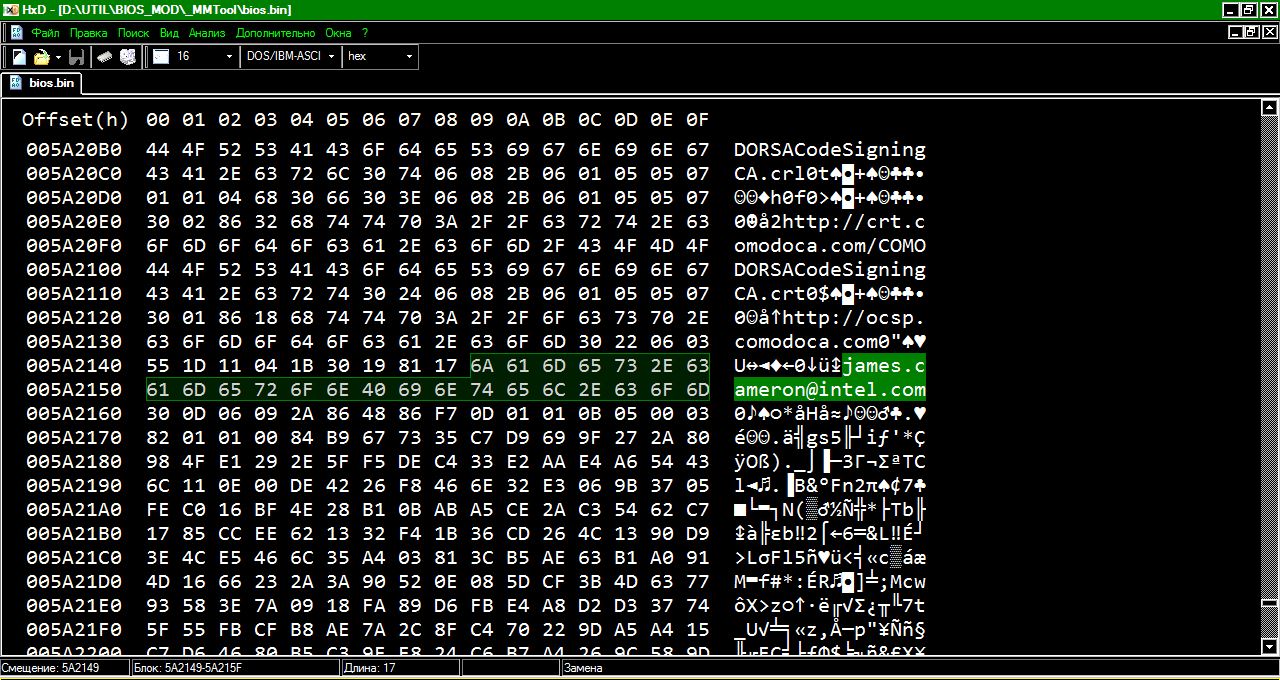

Однако прикольные вещи встрачаются в БИОСах...

привет, я про контроллер marvell который не хочет работать без csm. я заметил что на предыдущей прошивке dz77bh-55k marvell работает без csm а в самой последней он не работает и обнаружил вот что:
событие 411, Kernel-pnp
Возникла проблема с запуском устройства PCI\VEN_1B4B&DEV_9172&SUBSYS_20408086&REV_11\4&2b28b4a5&0&00E7.

Имя драйвера: oem17.inf
GUID класса: {4d36e97b-e325-11ce-bfc1-08002be10318}
Служба: mvs91xx
Нижние фильтры:
Верхние фильтры:
Проблема: 0x15
Состояние проблемы: 0x0

событие 20001 Userpnp
Установка драйвера mvs91xx.inf_amd64_f05b5145ae0fbf0b\mvs91xx.inf для экземпляра устройства с ИД PCI\VEN_1B4B&DEV_9172&SUBSYS_20408086&REV_11\4&2B28B4A5&0&00E7 завершена со следующим состоянием: 0x0.

не поможете разобраться в этом:? как мне запустить этот контроллер в диспетчере задач он висит, но он скрытый и в состоянии устройства написано : Сейчас это устройство не подключено к компьютеру. (Код 45)

Чтобы устранить эту проблему, подключите устройство к компьютеру.

softhive
Это проблема чипсета, а не BIOS. Аналогичная проблема есть у GL960 - не запускается с 4-мя гигабайтами памяти. Поэтому производитель официально указывает максимум для него 2 гигабайта. А для PM965 официальный максимум - 4 гигабайта.

DeathBringer официально да, но там по ссылкам, что привел, мнения расхожие, есть модели на PM965, которые 8Gb спокойно поддерживают. Проблема, как понял, именно в биосе, хотелось-бы как-то снять/подправить это ограничение... вот только не знаю где и что править, подскажете?

PS: по первой ссылке последний пост про Asus F8Sp-X1 with the PM965 chipse кто-то писал.

softhive
Что-нибудь на экране есть при старте с 8 ГБ? Есть ли возможность отключить "лого", чтобы сообщения POST увидеть?
Иначе "привязку" к коду не могу найти

I hope that writing in English is not a problem. This is such a good forum and I really hope that I will get some help here.
So here's the story:

I have an ASUS X202e, and while installing Windows 10 my UEFI BIOS got corrupted and system wouldn't POST.
Since I have sufficient knowledge to do the repair myself, I bought CH341A programmer, unsoldered the chip, programed it with a .bin file I found on another forum and I've managed to get it working again.
The problem is that I can't get my LAN card to work since it's not recognized by the system (not Win10 nor Ubuntu).
I guess it got something with me flashing a dump from another computer that is probably causing a conflict (incorrect MAC address or something).
I've tried using FD44 to read the data from my dump but file won't open. I've tried also opening the dump file that I've used to program the chip but I get the same message: "Error parsing BIOS data. $BOOTEFIS signature not found. Please open correct ASUS BIOS file."
What do you think is the problem.
Also, will importing the data from the original BIOS make my LAN card work again?

Thank you in advance.

P.S. Let me know if I should upload dump files

Additional info:

1. The dump file that I've used for flashing was actually for X201e (rev 2 of the motherboard), but in the specification I couldn't find any differences between the models (except the touch screen on X202e).
After that I've found the one that was specific for my model but I didn't want to bother with removing the chip again so I've used FPT to do the flashing. Maybe that was a mistake?
2. I did check LAN settings in the BIOS and everything seems to be enabled. Thing is that this BIOS seems modded, some options that are included weren't present in the original bios (and the secure boot setting is missing) but I don't know if this is the leftover from the programing with the first BIOS and FTP just rewrote some parts instead of the whole thing (Since the descriptor was unlocked I was able to flash all the parts). Now the descriptor and ME are locked and I might need to do the resoldering again if there's a need for that.

I've used FITC 8.1.4 to decompose the dumps and HxD to compare them. I've also compared BIOS regions of both files with official BIOS downloaded from ASUS (removed 800 offset which is the CAP part). All of it is identical except the lock bits in the Flash Descriptor regions, and ME regions that are "completely" different - the ME region from the dump for my model has much, much more data inside.

djuka007
Just flash file from link with CH341A programmer and all will be ok.
https://www.sendspace.com/file/olhapp

This is exactly the file I've used to do the programming in the first place. (And it is actually for X201e). Thx for the effort.

I am sorry, but you are mistaken, this file exactly for ASUS X202E (no for X202EP, no for X202EV, only for X202E)!
You can check it very easy with the program AMIBCP.
#77
Bios version 210.

DeathBringer, просто застывает на заставке.
Вот модель Dell Precision M6300 на том же PM965 чипсете, что и этот Inspiron 1720, которая точно поддерживает 8Gb RAM. Очень близкая по конфигурации модель и биос у нее A15, как-будто развитие той же линейки A09 от Inspiron 1720, оба биоса Dell на базе Phoenix. Может их как-то сравнить и выдернуть необходимое из одного в другой? Разобрать биос можно Phoenix Tool-ом от Andy P, а вот дальше...

Вот ссылки на оба биоса:
Precision M6300 System BIOS
Inspiron 1720 System BIOS

PS: есть конечно модели Inspiron 1720 на GM965 с интегрированной графикой, но это не мой случай.
PS2: интересный пост:
"I heard from some people at Microsoft that Dell has a limit of around 7GB on most laptop BIOS, but they fixed it on a few models...too bad they don't care about the 1520... I contacted their support twice. The first guy thought what you did, so I started to send one back, and then I found out about the BIOS issue. The second guy just kept saying they would only support the memory I bought though them, and wouldn't even listen to anything I was telling him...I HATE Dell's support..."

Если верить спекам Интел, то 8 гигов поддерживают Q/P/G965, мобильные PM/GM/GME965 - только 4 гига.

softhive
Нет, этих данных не достаточно, чтобы начать анализ.
Повторюсь: можно ли отключить заставку, чтобы видеть текстовые сообщения на экране?
Поддержка 8 Gb у M6300 появилась с версии BIOS A07.
Версии A06 я не нашел, а A05 от A07 сильно отличается.
