  avenger
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Материнская плата lenovo rd450x hyperscale.

!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.
Фото и версии
Вложение:
2.png [ 627.51 КБ | Просмотров: 88103 ]
Вложение:
2023-12-29_11-10-33.png [ 219.33 КБ | Просмотров: 148440 ]

Вложение:
Комментарий к файлу: фото
foto_rd450x.jpg [ 89.28 КБ | Просмотров: 148440 ]

Известно как минимум о двух видах данной материнской платы c разными встроенными сетевыми картами:
1) 10Gbit*2 сетевой картой на intel i540, визуально можно отличить по наличию радиатора возле PCI-E слотов
Вложение:
Комментарий к файлу: 10g
2023-12-29_11-31-49.png [ 490.29 КБ | Просмотров: 148440 ]

2) 1Gbit*2 сетевой картой на intel i350
Вложение:
Комментарий к файлу: i350
i350.png [ 117.32 КБ | Просмотров: 148440 ]
Характеристики
Формфактор: EATX
Чипсет: intel с612
Процессоры: 2*LGA2011-3 2600 v4(v3) intel Xeon Haswel-EP (4,6,8,10,12,14 ядер) от 1,6 до 3,5 МГц
Память: 16*DDR4 2400 МГц (RDIMM, LRDIMM) до 1024 GB
6 PCI-e слотов (2*16x 4*8x) ver 3
3 usb 2.0 (один на плате)
2 Usb 3.0
2 SATA
Встроенный HBA контролер 6gb+ два разъёма SAS SFF-8087
VGA
BMC/IPMI
Особенности платы
Для работы не в комплектом корпусе lenovo необходимы колхозные переходники(которые, как правило, поставляются вместе с платой)
Вложение:
perehod .jpg
perehod .jpg [ 142.6 КБ | Просмотров: 148440 ]

Схема переходников:
Вложение:
lenovo_led.jpg [ 36.67 КБ | Просмотров: 148433 ]

pwr sw - кнопка включения
reset sw - кнопка reset
pwr led - светодиод питания
hdd led - светодиод активности дисковой системы
Вложение:
D450X1.jpg [ 121.03 КБ | Просмотров: 148433 ]

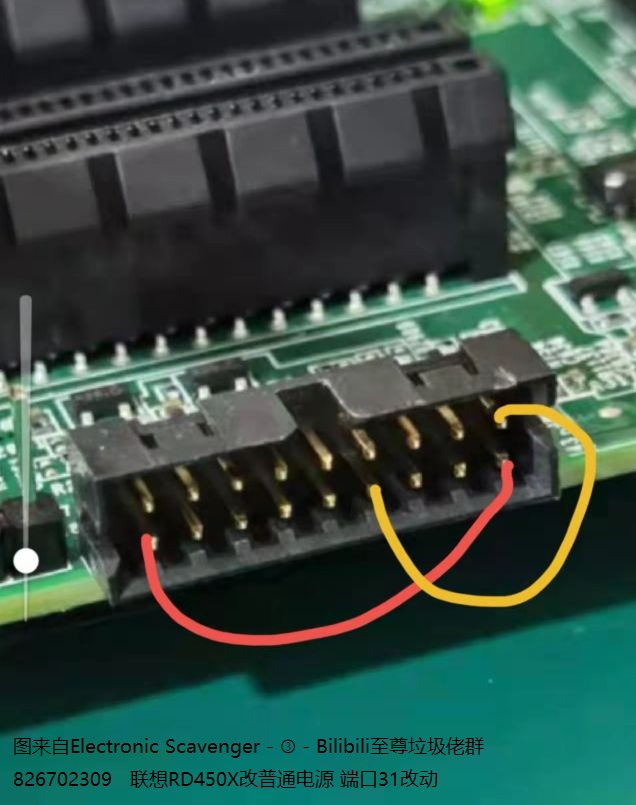

Наличие этого переходника обязательно!
Иначе материнка не стартует
Документация к материнской плате.
!Осторожно много китайского языка!
Англоязычной документации найти не удалось!
Вложение:
Lenovo RD450X.pdf [3.93 МБ]
Скачиваний: 6317
Основные выявленные проблемы материнской платы
1) Скудный по настройкам BIOS
2) Глючный BMC/IPMI
проблемы вытыкающие из этого:
3) Неуправляемые вентиляторы.
4) PCIe Bifurcation - не включается/отсутствует в bios.
BIOS
Известно о следующих версиях bios:

2.19 - нет отзывов об эксплуатации
2.31 - отсутствует раздел IntelRCSetup > IIO Configuration
BMC/IPMI
Известно о следующих версиях BMC:

2.36.1315 - множество ошибок, не весь список доступных на плате сенсоров.
3.24.1145 - множество ошибок, не весь список доступных на плате сенсоров, плата не включается через bmc, постоянно засирает лог ошибками, вероятно не родной для этой платы
4.10.1011 - нет отзывов
4.11.1027 - нет отзывов

Форумные гайды
Инструкция по добавлению юзера, удалению, смены пароля в ipmi и привилегий.
Замена МАС адресов.
Распиновка разъема передней панели.
Реклама

Партнер
  Neiznih

Junior
Статус: Не в сети
Регистрация: 15.11.2024
xen_on писал(а):
700W не хватает

Ну ты же их не замерял, может у него просадка по питалову, контакт где-то подгоревший к примеру. Осмотри все, что касается питания, провода, разъем, 8-и пиновый переходник на питание процов(если используешь), пайку разъема питания в самой материнке, сними радиатор VRM, глянь на транзисторы и потемнение термопрокладки (потемнение сразу скажет по отпечатку какой транзистор дохлый). В общем это то, что бы сделал я в первую очередь. А дальше, если все визуально нормально, то берешь в руки тестер и ...
Ну или в сервис.

_________________
tg:@rd450x

  xen_on

Junior
Статус: Не в сети
Регистрация: 23.12.2024
Фото: 0
Neiznih писал(а):
xen_on писал(а):
700W не хватает

Ну ты же их не замерял, может у него просадка по питалову, контакт где-то подгоревший к примеру. Осмотри все, что касается питания, провода, разъем, 8-и пиновый переходник на питание процов(если используешь), пайку разъема питания в самой материнке, сними радиатор VRM, глянь на транзисторы и потемнение термопрокладки (потемнение сразу скажет по отпечатку какой транзистор дохлый). В общем это то, что бы сделал я в первую очередь. А дальше, если все визуально нормально, то берешь в руки тестер и ...
Ну или в сервис.


Понял вас, буду пробовать, спасибо большое!
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
xen_on, память одинаковая? Серверная? Или опять десктопную суёте?

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  xen_on

Junior
Статус: Не в сети
Регистрация: 23.12.2024
Фото: 0
Saboteur-2 писал(а):
xen_on, память одинаковая? Серверная? Или опять десктопную суёте?


Не понял, что значит "опять", но по железу я был осведомлен и взял одинаковые процессоры и одинаковые серверные плашки hynix 2133 8Gb. Я так же после запуска на одном процессоре с двумя плашками потом одну плашку ставил в нужный слот для второго процессора и пытался запуститься с двумя камнями. Безуспешно, естественно
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
xen_on, мне ваша демагогия уже надоедает.
Вам сказали что сделать. Сделайте - сфотографируйте всю память и фото сюда.
И попробуй пару процов с 1 одной палкой включить (совсем с одной).

PS: все палки памяти хоть с одним процом, все вместе, работают - скрин из ipmi?

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  xen_on

Junior
Статус: Не в сети
Регистрация: 23.12.2024
Фото: 0
Saboteur-2 писал(а):
xen_on, мне ваша демагогия уже надоедает.
Вам сказали что сделать. Сделайте - сфотографируйте всю память и фото сюда.
И попробуй пару процов с 1 одной палкой включить (совсем с одной).

PS: все палки памяти хоть с одним процом, все вместе, работают - скрин из ipmi?


Прошу прощения, если я вызвал какие-то неприятные эмоции у вас, цели такой я не преследовал. Впервые собираю такую конфигурацию, очень хочу запустить и поработать на ней.

Все палки вместе с одним процессором работают.
ipmi sensor list | grep 'CPU1 DIMM'
Код:
CPU1 DIMM A0     | 33.000     | degrees C  | ok    | na        | na        | na        | 100.000   | 105.000   | 110.000
CPU1 DIMM A1     | 0.000      | degrees C  | ok    | na        | na        | na        | 100.000   | 105.000   | 110.000
CPU1 DIMM B0     | 33.000     | degrees C  | ok    | na        | na        | na        | 100.000   | 105.000   | 110.000
CPU1 DIMM B1     | 0.000      | degrees C  | ok    | na        | na        | na        | 100.000   | 105.000   | 110.000
CPU1 DIMM C0     | 33.000     | degrees C  | ok    | na        | na        | na        | 100.000   | 105.000   | 110.000
CPU1 DIMM C1     | 0.000      | degrees C  | ok    | na        | na        | na        | 100.000   | 105.000   | 110.000
CPU1 DIMM D0     | 32.000     | degrees C  | ok    | na        | na        | na        | 100.000   | 105.000   | 110.000
CPU1 DIMM D1     | 0.000      | degrees C  | ok    | na        | na        | na        | 100.000   | 105.000   | 110.000


Два проца с одной плашкой до биоса не дошли.

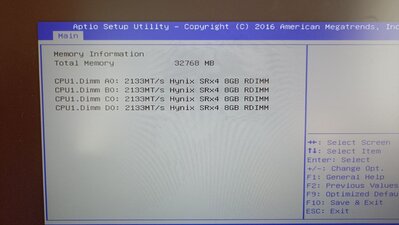

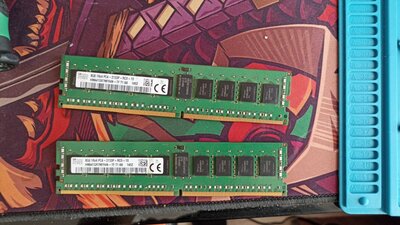

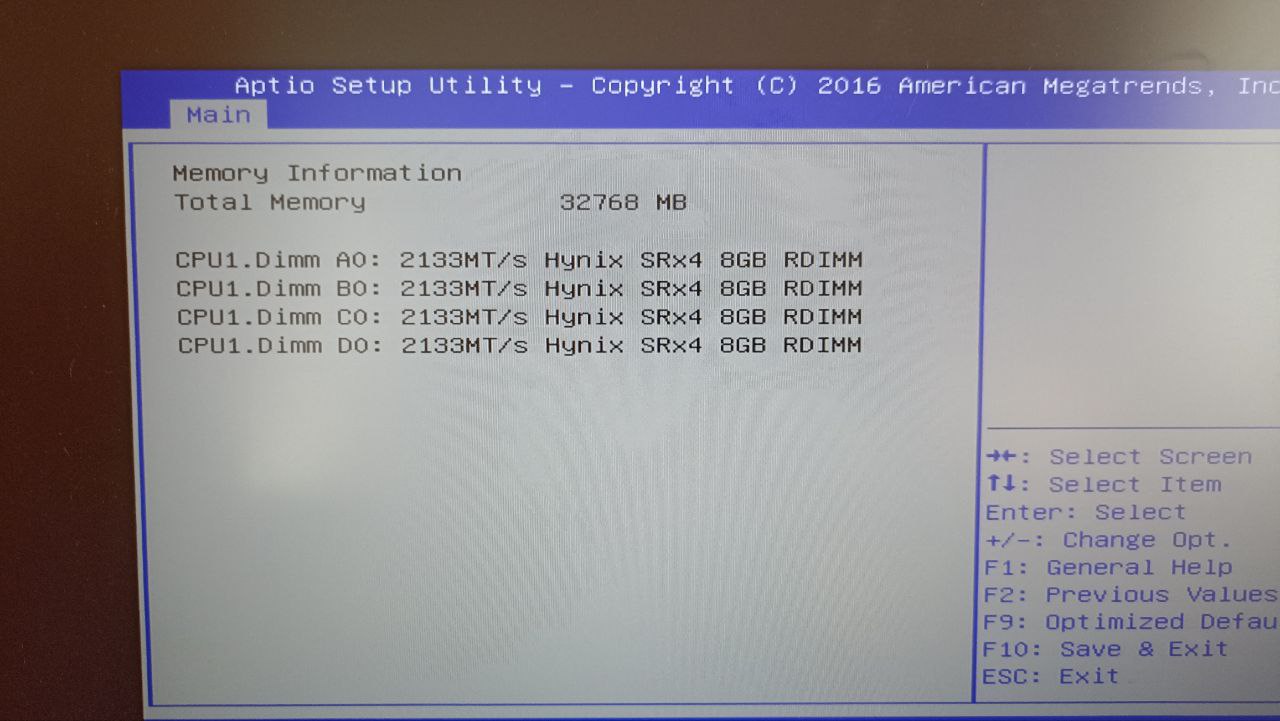

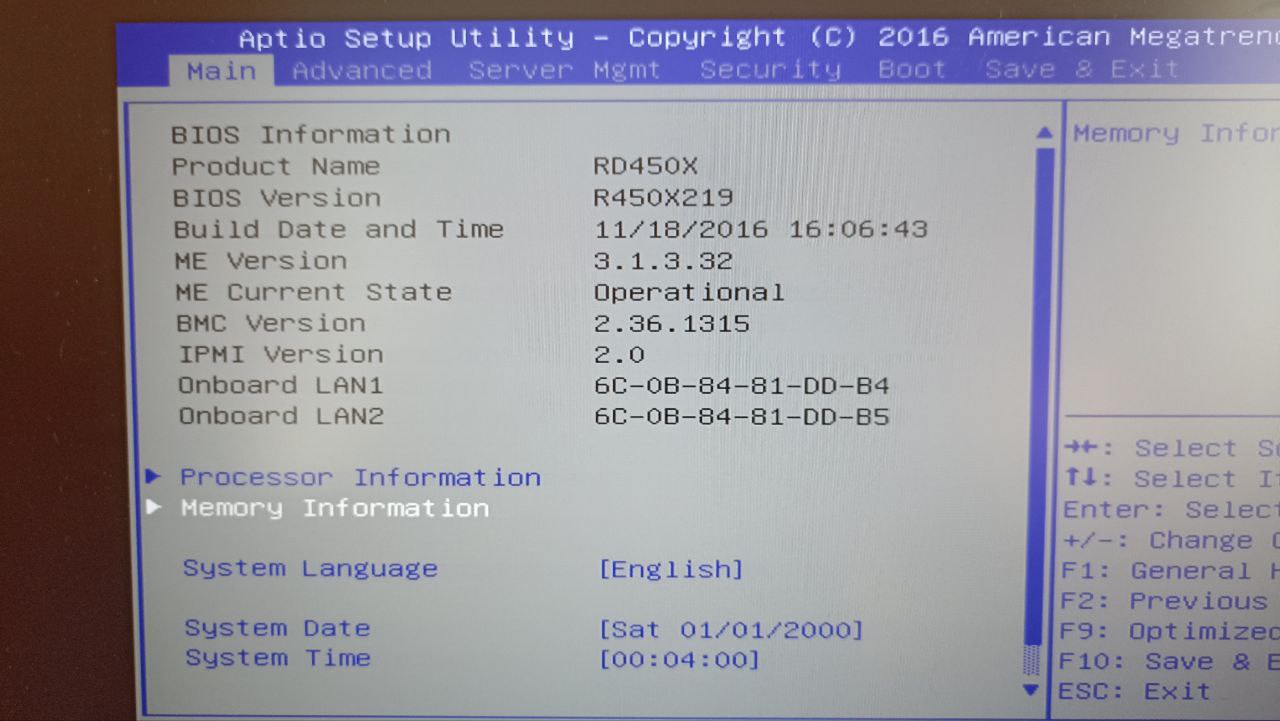

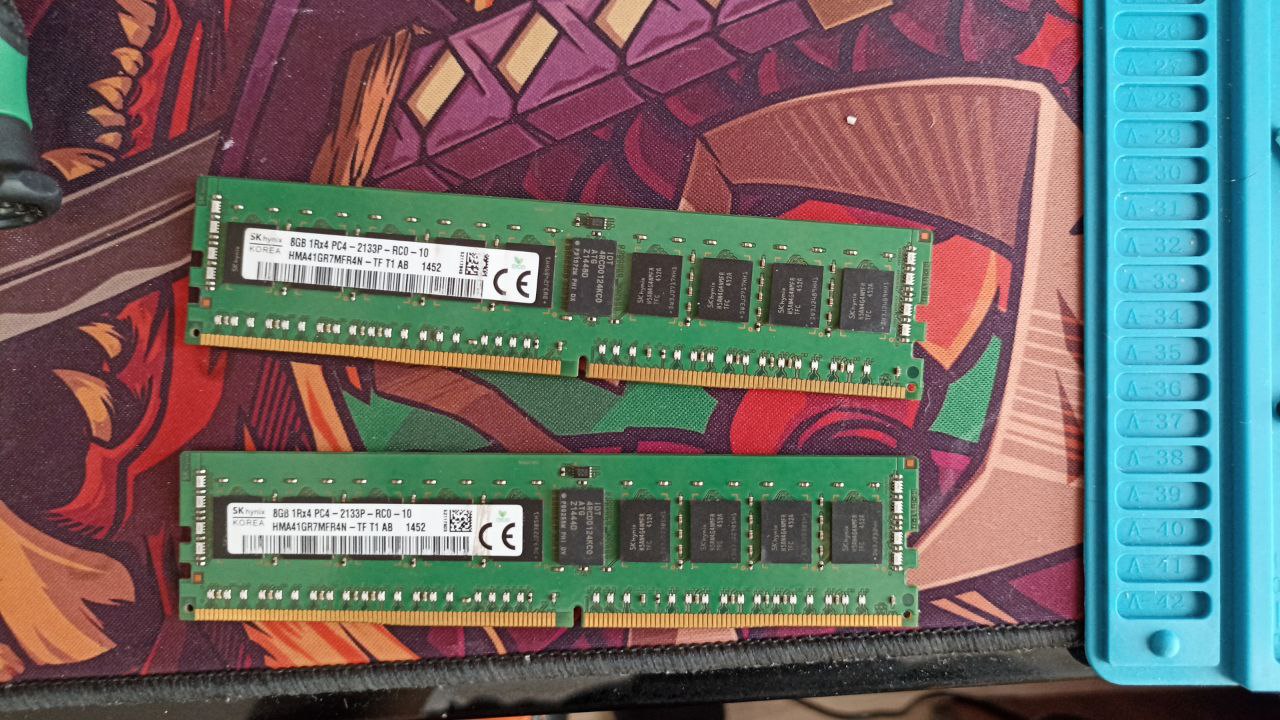

Фото приложил, на всякий случай еще фото версий BMC, ME, IPMI.


Вложения:
photo_2024-12-24_14-41-23.jpg [ 104.78 КБ | Просмотров: 1458 ]
photo_2024-12-24_14-41-20.jpg [ 105.1 КБ | Просмотров: 1458 ]
photo_2024-12-24_14-41-16.jpg [ 228.56 КБ | Просмотров: 1458 ]


Последний раз редактировалось xen_on 24.12.2024 10:49, всего редактировалось 5 раз(а).
  bankinobi

Junior
Статус: Не в сети
Регистрация: 16.12.2024
Neiznih писал(а):
При прошивке биос выбирай ALL.

Ооо спасибо, сработало.

Прошился на 231, в винде не работали сетевые интерфейсы, попробовал поиграться с network настройками в bmc, и проиграл.
После включения бондинга (или наоборот после выключения, не помню точно), отвалилась веб морда BMC. Ipmitool работает. При этом dhcp сервер теперь выдает адрес еще и на первом сетевом интерфейсе со вторым мак адресом который на плате на наклейке прописан для IPMI.
Есть варианты вылечить такое?

И PCI слоты как-то непонятно то работают то не работают. NVME переходник диодами светит, но загрузилась система с него только раз. Видюха тоже один раз только изо показала.
  Bormut

Member
Статус: Не в сети
Регистрация: 11.04.2024
bankinobi писал(а):
Neiznih писал(а):
При прошивке биос выбирай ALL.

Ооо спасибо, сработало.

Прошился на 231, в винде не работали сетевые интерфейсы, попробовал поиграться с network настройками в bmc, и проиграл.
После включения бондинга (или наоборот после выключения, не помню точно), отвалилась веб морда BMC. Ipmitool работает. При этом dhcp сервер теперь выдает адрес еще и на первом сетевом интерфейсе со вторым мак адресом который на плате на наклейке прописан для IPMI.
Есть варианты вылечить такое?

И PCI слоты как-то непонятно то работают то не работают. NVME переходник диодами светит, но загрузилась система с него только раз. Видюха тоже один раз только изо показала.


Ну.. походу играли не думая .
Теперь изучаем команды IPMI раз оно работает и первое что делаем, проверяем и отключаем vlan, за одно разрешение на вход пользователя по Lan и само включение BMC на всяк случай.
Исправляем получение адреса по DHCP, может вы статику врубили .
вряд ли еще что то можно было сломать

Добавлено спустя 7 минут 22 секунды:
xen_on писал(а):
Saboteur-2 писал(а):
xen_on, мне ваша демагогия уже надоедает.
Вам сказали что сделать. Сделайте - сфотографируйте всю память и фото сюда.
И попробуй пару процов с 1 одной палкой включить (совсем с одной).

PS: все палки памяти хоть с одним процом, все вместе, работают - скрин из ipmi?




Будьте любезны, сфотайте второй сокет проца с двух разных сторон по "начОсу" ламелей контактов в очень хорошем качестве , с нормальным светом. Полагаю, у вас беда по сокету.
  xen_on

Junior
Статус: Не в сети
Регистрация: 23.12.2024
Фото: 0

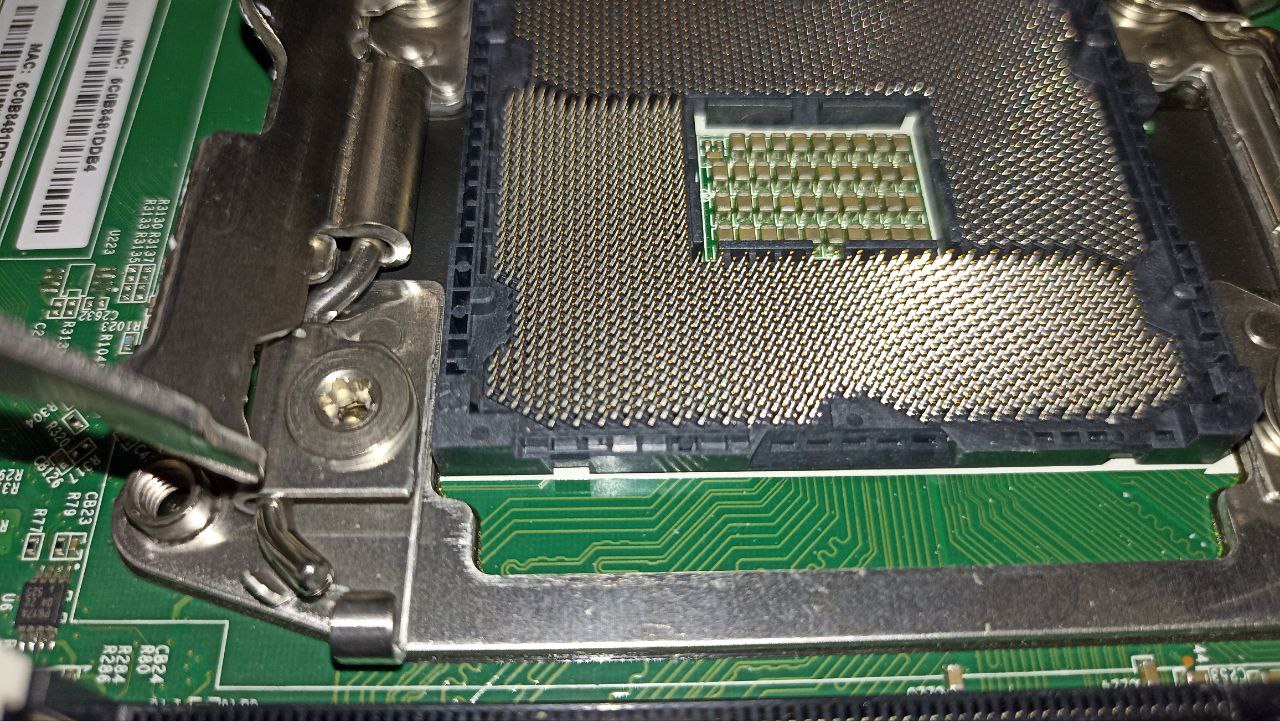

Bormut писал(а):

Будьте любезны, сфотайте второй сокет проца с двух разных сторон по "начОсу" ламелей контактов в очень хорошем качестве , с нормальным светом. Полагаю, у вас беда по сокету.

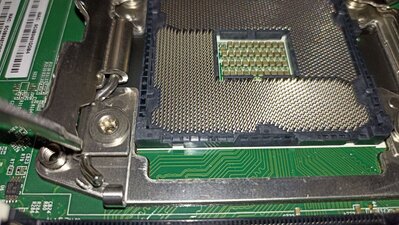

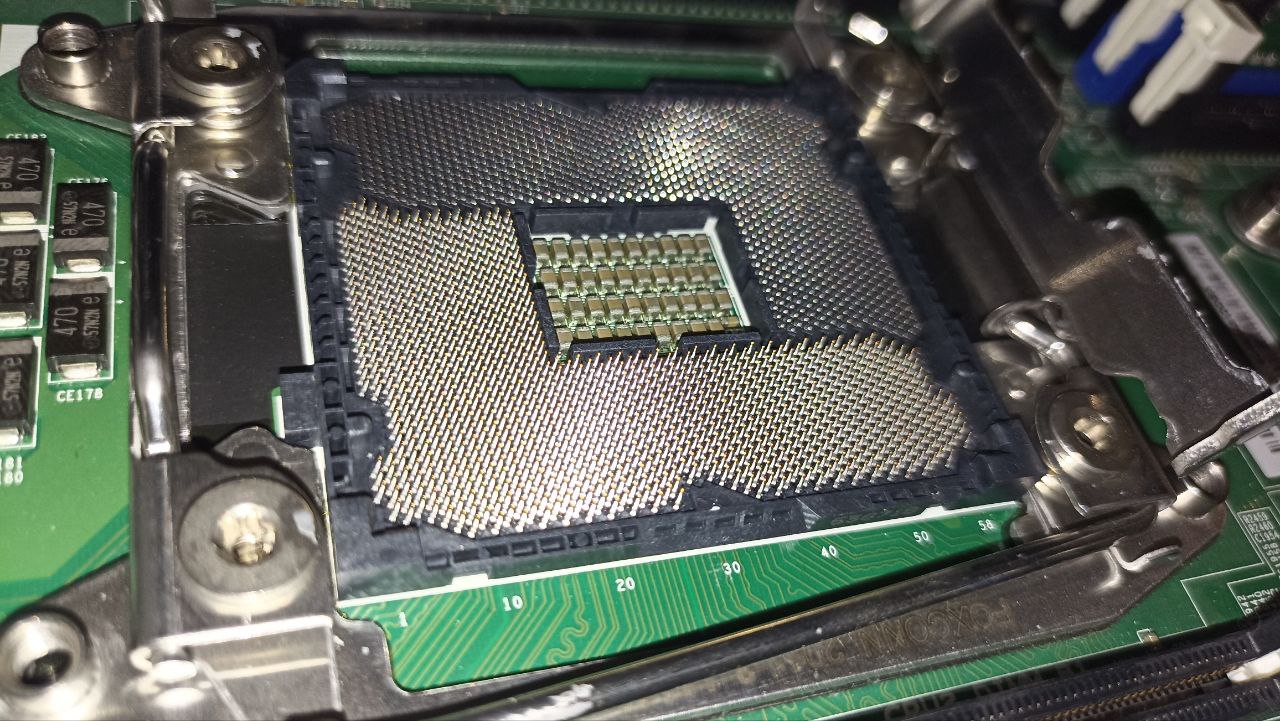

Постарался, как могу фокусился. Если очень плохо то уже завтра нормальные пришлю.


Вложения:
photo_2024-12-24_20-40-07.jpg [ 275.78 КБ | Просмотров: 1394 ]
photo_2024-12-24_20-40-04.jpg [ 239.44 КБ | Просмотров: 1394 ]
  Bormut

Member
Статус: Не в сети
Регистрация: 11.04.2024
xen_on писал(а):
Bormut писал(а):

Будьте любезны, сфотайте второй сокет проца с двух разных сторон по "начОсу" ламелей контактов в очень хорошем качестве , с нормальным светом. Полагаю, у вас беда по сокету.


Постарался, как могу фокусился. Если очень плохо то уже завтра нормальные пришлю.


вооружайтесь очками\лупой и начинайте искать сбитые элементы на плате.
второй момент . кто питает и как второй проц?! уверены что все ок?
мать разуть из корпуса и стартануть да хоть на ковре.
  Neiznih

Junior
Статус: Не в сети
Регистрация: 15.11.2024

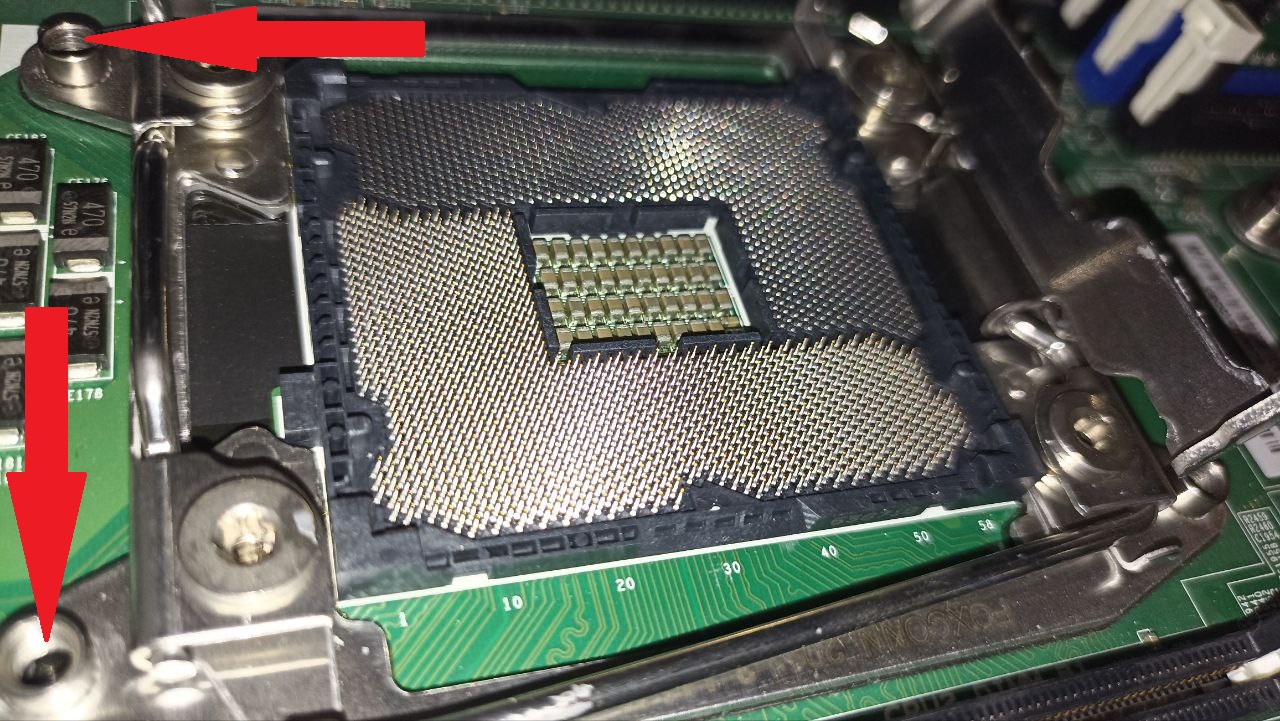

xen_on, Я на картинке отметил красными стрелками места вворачивания болтиков для крепления кулера и в остальные два тоже загляни. Посвети фонариком, нет повреждений на плате от болтов? В теме читал, что человек колхозил крепление и болты слишком сильно вернул, что они повредили дорожки на плате и не определялась память или что-то в этом роде. Обрати внимание на эти места, все ли у тебя там хорошо.
Вот ссылка Lenovo RD450X hyperscale #18297863
Вложение:
photo_2024-12-24_20-40-04.jpg [ 365.74 КБ | Просмотров: 1362 ]

_________________
tg:@rd450x

  goodw982

Junior
Статус: Не в сети
Регистрация: 21.12.2024
Saboteur-2 писал(а):
Что-то я забухал и возможно поздно отвечаю (комменты не читал и ответ возможно уже есть).

да-да... память не та приехала, обменял) наконец-то запустился)
bankinobi писал(а):
Далее попробовал обновить биос на версию билибили (超微450), но что-то пошло не так

Там по старшинству нужно, у Вас 219, значит 231 сперва накатать, а потом и 超微450 можно

Добавлено спустя 9 минут 4 секунды:
xen_on писал(а):
Загрузился с одним процессором в систему, выключился, воткнул второй процессор, запускаю - не загружается система, красная лампочка горит

Братишка, а что по питанию у тебя? не воткнул ли ты на второй проц PCI-E питание? Должно быть 8+8 пин на БП.. на 25й странице с картинками


Последний раз редактировалось goodw982 24.12.2024 21:35, всего редактировалось 1 раз.

  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
xen_on, настрой доступ по ipmi. Сделай все нужные тебе настройки в биосе и прошейся биосом от супермикро.

Да, Матрас работать не будет - придётся ставить дискретную видюху.

PS: а ещё лучше, это от F8D+ биос накати. И посмотри, что у тебя там будет. И в нём есть русский.

PPS: готовся к тому, что МАС-адреса нужно будет вновь забивать.

Добавлено спустя 5 минут 11 секунд:
xen_on, блин, забыл спросить, а по пост-кодам что пишет с 2 процами и на чём останавливается или даже ipmi не стартует?

Мультиметром тогда проверь питание, шину +5vSB и при включение +12в.

ДА (забыл): прошиваете на свой страх и риск.


Вложения:
f8d_plus_01-11-22.rar [4.38 МБ]
Скачиваний: 47

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)
  goodw982

Junior
Статус: Не в сети
Регистрация: 21.12.2024
Saboteur-2 писал(а):
прошейся биосом от супермикро

у меня на этом биос, почему то не появляется картинка, ни со встройки, ни с затычки.... от F8D+ биос, не нашел о нем инфу, хороший?
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
goodw982, Матрас с биосом от Супермикро и не будет работать.
В биосе видео переключи с легаси на уефи или наоборот. Какая у тебя видюха?
В биосе от Супермикро нет переключения выхода с дискретки или Матраса - там перемычки, а поэтому нужно было в биосе от леново ставить выход.
В биосе F8D+ ребар, тайминги и прочие все плюшки (в том числе и русский язык).

PS: Вот от этой бы X10X99-16D биос надыбать...

PPS: Нашёл!
Кто смелый?

Интересно, а прошивка для Aspeed есть?


Вложения:
X10X99-16D23-09-07BIOS.rar [4.32 МБ]
Скачиваний: 43

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)
  Bormut

Member
Статус: Не в сети
Регистрация: 11.04.2024
Saboteur-2 писал(а):
goodw982, Матрас с биосом от Супермикро и не будет работать.
В биосе видео переключи с легаси на уефи или наоборот. Какая у тебя видюха?
В биосе от Супермикро нет переключения выхода с дискретки или Матраса - там перемычки, а поэтому нужно было в биосе от леново ставить выход.
В биосе F8D+ ребар, тайминги и прочие все плюшки (в том числе и русский язык).

PS: Вот от этой бы X10X99-16D биос надыбать...

PPS: Нашёл!
Кто смелый?

Интересно, а прошивка для Aspeed есть?


Не советую! JounnyHoum имел опыт с биосами от Супермикро. кончилось выпаиванием перепрошивкой. многие рискнув, не смогут вернуть назад.
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Bormut, я прошил. Работает. Прошивал после и туда и обратно. Разговор был про bmc.

Сейчас попробую свежескачанный от X10X99-16D залить...

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  goodw982

Junior
Статус: Не в сети
Регистрация: 21.12.2024
GF210 видео) тупо затык.. мне для сервера вообще не нужно, только для настройки биоса и т.п.
Saboteur-2 писал(а):
Сейчас попробую свежескачанный от X10X99-16D залить...

жду итогов) на 450 пока стоит
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
Прошил X10X9916DV10.
Инициализация материнки - ок. Инит процов - 5 коротких сигналов. Инит видео. Картинки с 8600ПЕЧ нет.
Откатил на биос от Супермикро.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  goodw982

Junior
Статус: Не в сети
Регистрация: 21.12.2024
Saboteur-2 писал(а):
Откатил на биос от Супермикро.

тоже накатил, не видит ssd у меня адаптер в psi-e, не подскажешь куда нырнуть? т.е. не могу в ОС загрузиться
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 969 • Страница 30 из 49 • <  1 ... 27  28  29  30  31  32  33 ... 49  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 31

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
