  avenger
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Материнская плата lenovo rd450x hyperscale.

!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.
Фото и версии
Вложение:
2.png [ 627.51 КБ | Просмотров: 88142 ]
Вложение:
2023-12-29_11-10-33.png [ 219.33 КБ | Просмотров: 148479 ]

Вложение:
Комментарий к файлу: фото
foto_rd450x.jpg [ 89.28 КБ | Просмотров: 148479 ]

Известно как минимум о двух видах данной материнской платы c разными встроенными сетевыми картами:
1) 10Gbit*2 сетевой картой на intel i540, визуально можно отличить по наличию радиатора возле PCI-E слотов
Вложение:
Комментарий к файлу: 10g
2023-12-29_11-31-49.png [ 490.29 КБ | Просмотров: 148479 ]

2) 1Gbit*2 сетевой картой на intel i350
Вложение:
Комментарий к файлу: i350
i350.png [ 117.32 КБ | Просмотров: 148479 ]
Характеристики
Формфактор: EATX
Чипсет: intel с612
Процессоры: 2*LGA2011-3 2600 v4(v3) intel Xeon Haswel-EP (4,6,8,10,12,14 ядер) от 1,6 до 3,5 МГц
Память: 16*DDR4 2400 МГц (RDIMM, LRDIMM) до 1024 GB
6 PCI-e слотов (2*16x 4*8x) ver 3
3 usb 2.0 (один на плате)
2 Usb 3.0
2 SATA
Встроенный HBA контролер 6gb+ два разъёма SAS SFF-8087
VGA
BMC/IPMI
Особенности платы
Для работы не в комплектом корпусе lenovo необходимы колхозные переходники(которые, как правило, поставляются вместе с платой)
Вложение:
perehod .jpg
perehod .jpg [ 142.6 КБ | Просмотров: 148479 ]

Схема переходников:
Вложение:
lenovo_led.jpg [ 36.67 КБ | Просмотров: 148472 ]

pwr sw - кнопка включения
reset sw - кнопка reset
pwr led - светодиод питания
hdd led - светодиод активности дисковой системы
Вложение:
D450X1.jpg [ 121.03 КБ | Просмотров: 148472 ]

Наличие этого переходника обязательно!
Иначе материнка не стартует
Документация к материнской плате.
!Осторожно много китайского языка!
Англоязычной документации найти не удалось!
Вложение:
Lenovo RD450X.pdf [3.93 МБ]
Скачиваний: 6332
Основные выявленные проблемы материнской платы
1) Скудный по настройкам BIOS
2) Глючный BMC/IPMI
проблемы вытыкающие из этого:
3) Неуправляемые вентиляторы.

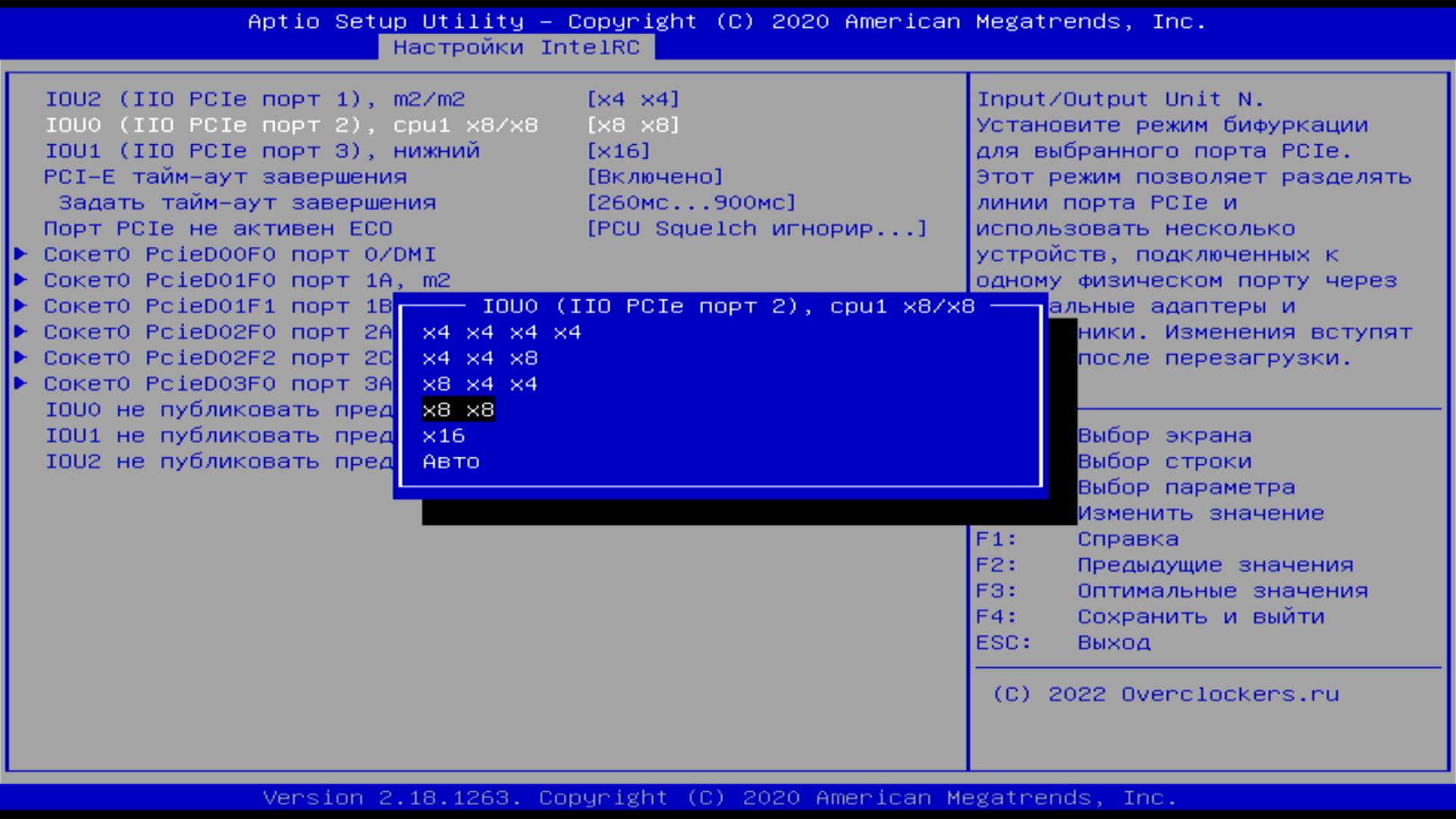

4) PCIe Bifurcation - не включается/отсутствует в bios.
BIOS
Известно о следующих версиях bios:

2.19 - нет отзывов об эксплуатации
2.31 - отсутствует раздел IntelRCSetup > IIO Configuration
BMC/IPMI
Известно о следующих версиях BMC:

2.36.1315 - множество ошибок, не весь список доступных на плате сенсоров.
3.24.1145 - множество ошибок, не весь список доступных на плате сенсоров, плата не включается через bmc, постоянно засирает лог ошибками, вероятно не родной для этой платы
4.10.1011 - нет отзывов
4.11.1027 - нет отзывов

Форумные гайды
Инструкция по добавлению юзера, удалению, смены пароля в ipmi и привилегий.
Замена МАС адресов.
Распиновка разъема передней панели.
Реклама

Партнер
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
goodw982, и не увидит.
Драйвер нужен.
Я зашивал андервольт и nvme. Сейчас выложу.

PS: кажись от X10-16D биос таки рабочий - не тот канал видео был выбран.
Сейчас поверх Супермикры F8D+ шью и ещё раз попробую от X10-16D накатить.

PPS: F8D+
Вложение:
Screenshot 2024-12-25 00-21-20.png
Screenshot 2024-12-25 00-21-20.png [ 759.19 КБ | Просмотров: 1956 ]


Вложения:
X10DRH1_816_mod.rar [4.28 МБ]
Скачиваний: 50

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)
  goodw982

Junior
Статус: Не в сети
Регистрация: 21.12.2024
Saboteur-2 писал(а):
X10DRH1_816_mod.rar [4.28 МБ]

чет так и не нашел nvme
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
goodw982, блин - не тот файл. Оказывается, что я удалил правленный.
Поправлю завтра и выложу.

Попробуй от F8D+ прошить. И своё мнение выскажи.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  goodw982

Junior
Статус: Не в сети
Регистрация: 21.12.2024
Saboteur-2 писал(а):
Попробуй от F8D+ прошить. И своё мнение выскажи.

Уже, нет картинки) возвращаюсь на 450 пока)

Добавлено спустя 2 минуты 30 секунд:
Saboteur-2 писал(а):
X10-16D

вообще распищался, как бы на одном проце только... не стал дальше мучать доску
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
goodw982, с чужими биосами Матрас не работает. Только дискретка.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  goodw982

Junior
Статус: Не в сети
Регистрация: 21.12.2024
Saboteur-2 писал(а):
с чужими биосами Матрас не работает. Только дискретка.

GeForce 210 не показывает, другой нет свободной
#77
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
goodw982, в какой слот ставишь? Ставь в последний x16. И сбрось биос с отключением питания.

Хотя... может дело в ключе и нужно было в биосе леновы видео уефи/легаси переключить, ибо у супермикры перемычки и она сама не умеет переключать (но это лютая дичь).

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  goodw982

Junior
Статус: Не в сети
Регистрация: 21.12.2024
Saboteur-2 писал(а):
Ставь в последний x16

Радиатор мешает, поэтому видео в 5м слоте, 6й - nvme
На затычке, довольно большой радик, закрывает слот
фото
#77


Последний раз редактировалось goodw982 25.12.2024 2:06, всего редактировалось 1 раз.

  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
goodw982, да, ёк, макарёк! Выкинь свой nvme пока. Он тебе не нужен пока кина не начали показывать. А видео в последний слот поставь!

PS: видюха в слоте от второго проца не заведётся - инит будет, мать будет загружаться, а кина не будет.

Добавлено спустя 15 минут 27 секунд:

PРS: Попробуй вот этот вариант биоса. Я уефи в легаси переключил.


Вложения:
f8d_plus_01-11-22-rebar.rar [4.35 МБ]
Скачиваний: 72

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)
  goodw982

Junior
Статус: Не в сети
Регистрация: 21.12.2024
Saboteur-2 писал(а):
Попробуй вот этот вариант биоса. Я уефи в легаси переключил.

Завтра уже попробую))) пока софт настраиваю.. не охота сегодня уже "передергивать" железки)
Отпишусь по тестам
:beer: Вдруг кому нужно
WinServer 2022 LTSC En\RU
...магнет (торрент)
Код:
magnet:?xt=urn:btih:294BAA008D995D2E471DE41F0A5E1333423074CB&amp;tr=http%3A%2F%2Fbt4.t-ru.org%2Fann%3Fmagnet&amp;dn=Microsoft%20Windows%20Server%202022%20LTSC%2C%20Version%2021H2%20Build%2020348.2966%2064-Bit%20%5BEN%2CRU-DEC-2024%5D

Datacenter: WX4NM-KYWYW-QJJR4-XV3QB-6VM33
Standard: VDYBN-27WPP-V4HQT-9VMD4-VMK7H
Активация производится с помощью KMS Сервера
https://github.com/massgravel/Microsoft ... on-Scripts


Последний раз редактировалось goodw982 25.12.2024 1:41, всего редактировалось 1 раз.

  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021

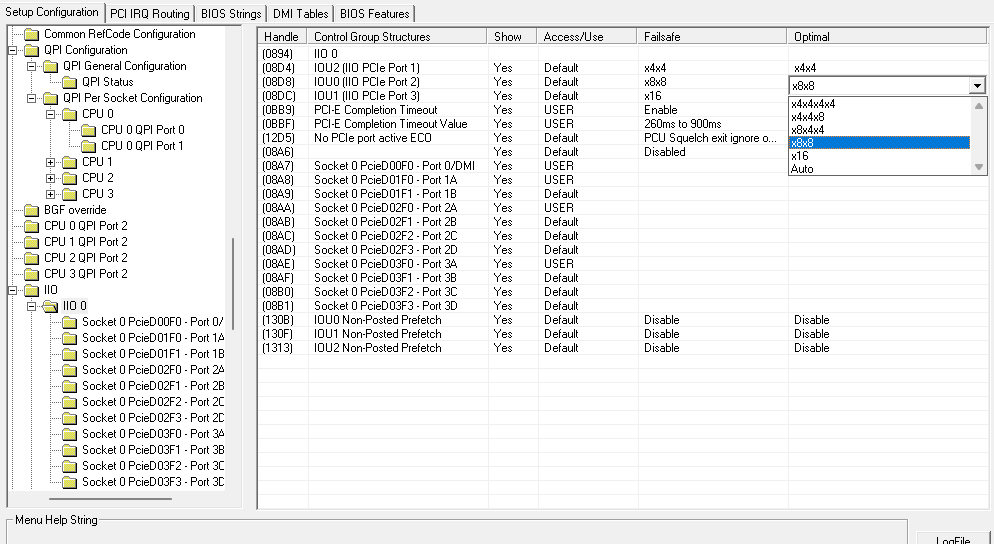

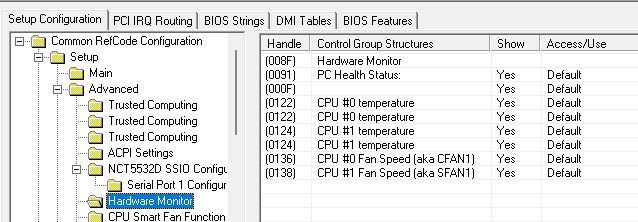

goodw982, меня вот эти два раздела интересуют,
Вложение:
Screenshot_206.png [ 14.11 КБ | Просмотров: 1918 ]

Вложение:
Screenshot_207.png [ 43.53 КБ | Просмотров: 1918 ]

Датчики совпали или нет.
И нумерация слотов pci-e.

PS: у самого мать выключена и смогу тестить только завтра вечером.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  bankinobi

Junior
Статус: Не в сети
Регистрация: 16.12.2024
Bormut писал(а):
проверяем и отключаем vlan
Исправляем получение адреса по DHCP, может вы статику врубили .
вряд ли еще что то можно было сломать


Что-то есть на 1 и 4 каналах
На остальных пусто

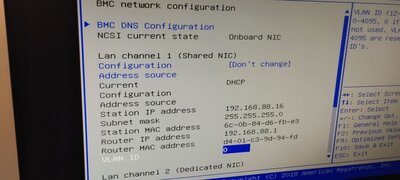

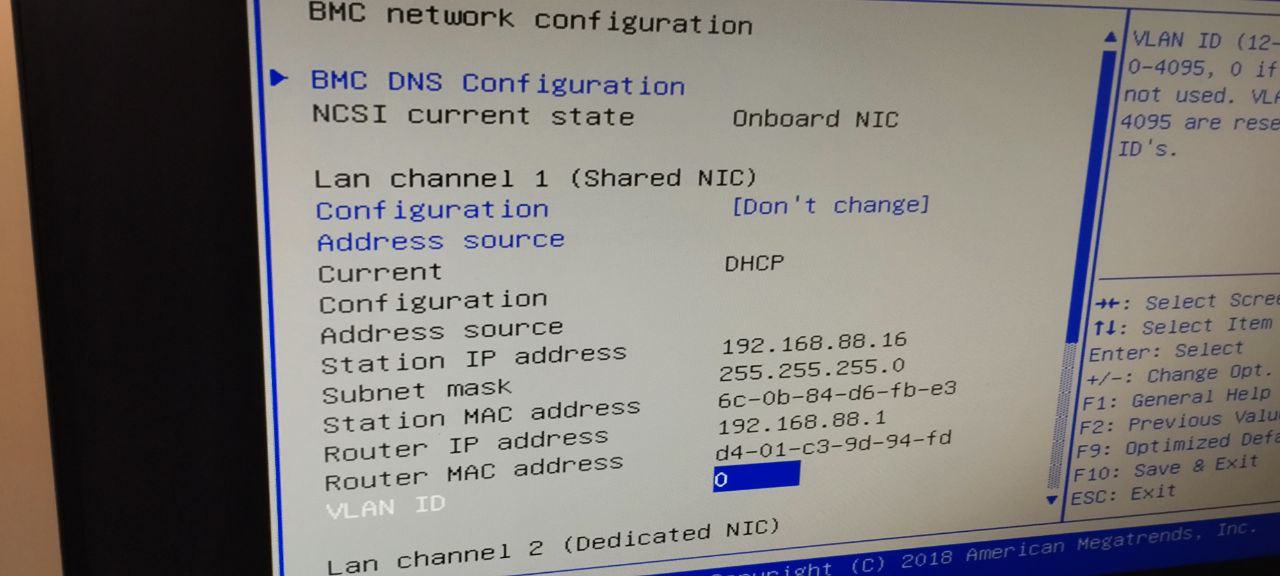

"ipmitool -I lanplus lan print 1"
Set in Progress : Set Complete
Auth Type Support : MD5
Auth Type Enable : Callback : MD5
: User : MD5
: Operator : MD5
: Admin : MD5
: OEM : MD5
IP Address Source : DHCP Address
IP Address : 192.168.88.16
Subnet Mask : 255.255.255.0
MAC Address : 6c:0b:84:d6:fb:e3
SNMP Community String : AMI
IP Header : TTL=0x40 Flags=0x40 Precedence=0x00 TOS=0x10
BMC ARP Control : ARP Responses Enabled, Gratuitous ARP Disabled
Gratituous ARP Intrvl : 0.0 seconds
Default Gateway IP : 192.168.88.1
Default Gateway MAC : d4:01:c3:9d:94:fd
Backup Gateway IP : 0.0.0.0
Backup Gateway MAC : 00:00:00:00:00:00
802.1q VLAN ID : Disabled
802.1q VLAN Priority : 0
RMCP+ Cipher Suites : 0,1,2,3,6,7,8,11,12,15,16,17
Cipher Suite Priv Max : caaaaaaaaaaaXXX
: X=Cipher Suite Unused
: c=CALLBACK
: u=USER
: o=OPERATOR
: a=ADMIN
: O=OEM
Bad Password Threshold : 0
Invalid password disable: no
Attempt Count Reset Int.: 0
User Lockout Interval : 0

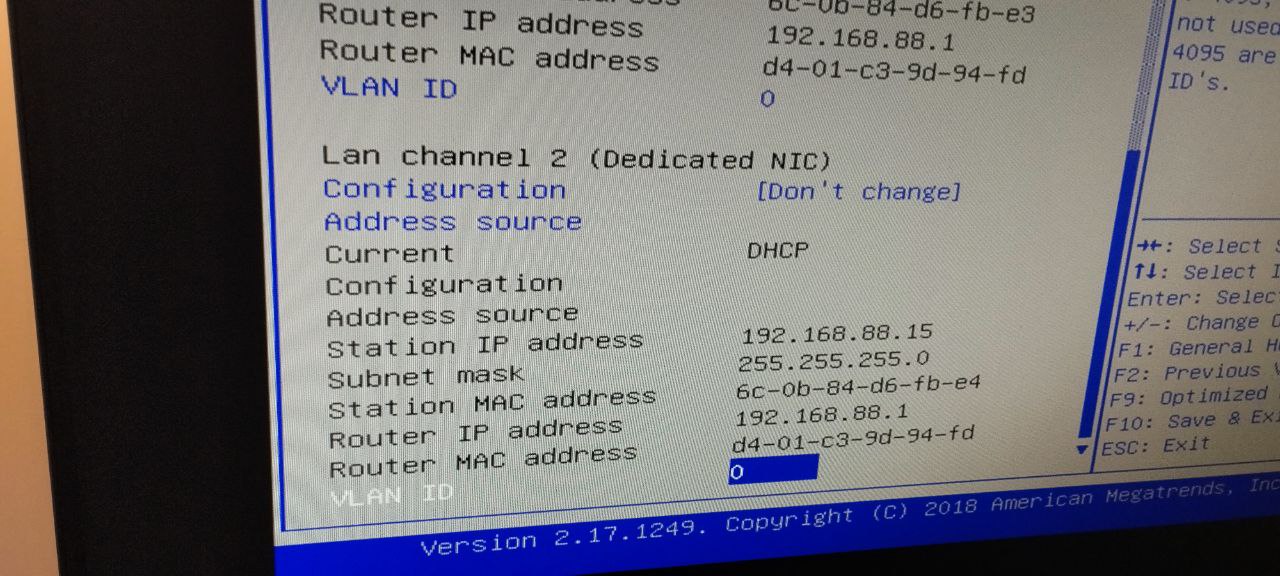

"ipmitool -I lanplus lan print 4"
Set in Progress : Set Complete
Auth Type Support : MD5
Auth Type Enable : Callback : MD5
: User : MD5
: Operator : MD5
: Admin : MD5
: OEM : MD5
IP Address Source : DHCP Address
IP Address : 192.168.88.15
Subnet Mask : 255.255.255.0
MAC Address : 6c:0b:84:d6:fb:e4
SNMP Community String : AMI
IP Header : TTL=0x40 Flags=0x40 Precedence=0x00 TOS=0x10
BMC ARP Control : ARP Responses Enabled, Gratuitous ARP Disabled
Gratituous ARP Intrvl : 0.0 seconds
Default Gateway IP : 192.168.88.1
Default Gateway MAC : d4:01:c3:9d:94:fd
Backup Gateway IP : 0.0.0.0
Backup Gateway MAC : 00:00:00:00:00:00
802.1q VLAN ID : Disabled
802.1q VLAN Priority : 0
RMCP+ Cipher Suites : 0,1,2,3,6,7,8,11,12,15,16,17
Cipher Suite Priv Max : caaaaaaaaaaaXXX
: X=Cipher Suite Unused
: c=CALLBACK
: u=USER
: o=OPERATOR
: a=ADMIN
: O=OEM
Bad Password Threshold : 0
Invalid password disable: no
Attempt Count Reset Int.: 0
User Lockout Interval : 0


Bormut писал(а):
разрешение на вход пользователя по Lan и само включение BMC на всяк случай.


"ipmitool -I lanplus user list 1"
ID Name Callin Link Auth IPMI Msg Channel Priv Limit
1 false false true ADMINISTRATOR
2 albert true true true ADMINISTRATOR
3 true false false NO ACCESS
4 true false false NO ACCESS
5 true false false NO ACCESS
6 true false false NO ACCESS
7 true false false NO ACCESS
8 true false false NO ACCESS
9 true false false NO ACCESS
10 true false false NO ACCESS

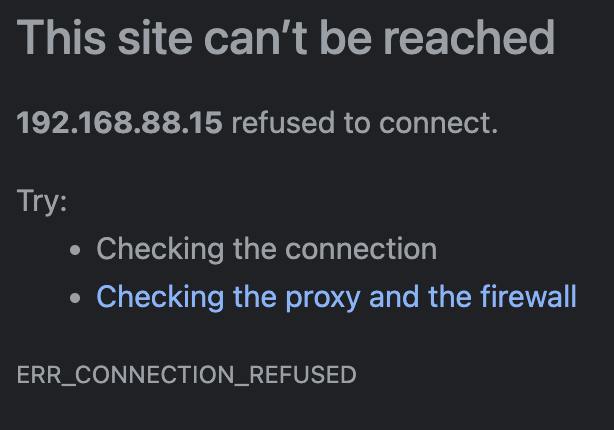

Тут как-будто все ок, но connection refused.
Вложение:
Комментарий к файлу: Refused
refused.jpg [ 20.42 КБ | Просмотров: 1468 ]


  Bormut

Member
Статус: Не в сети
Регистрация: 11.04.2024
bankinobi писал(а):
Bormut писал(а):
проверяем и отключаем vlan
Исправляем получение адреса по DHCP, может вы статику врубили .
вряд ли еще что то можно было сломать


Тут как-будто все ок


да вроде как да, все красиво.
тогда так.

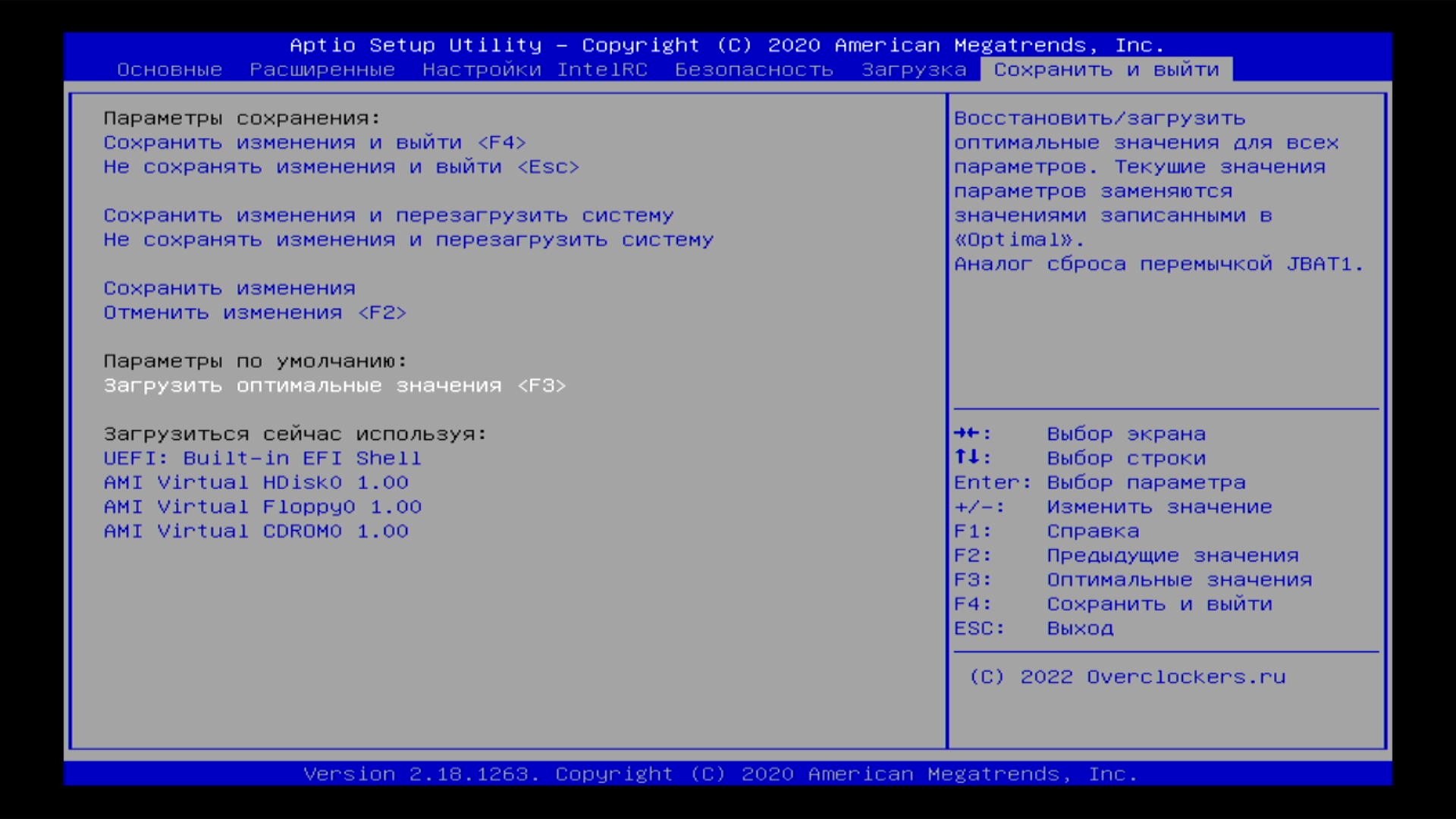

Зайти в биос. сбросить все по умолчанию. Далее идем в настройки BMC. проверяем на всяк случай VLan должно стоять оба по 0 -ям. Добавляем нового пользователя "User" - например, пароль ему такой же и указываем канал 1 , = привилегии админа . сохраняем перезагружаемся.
НЕ помогает ? смотрим колдку сброса, все флажки влево включаемся , ждем до 15 минут . --> по часам сверились и выключили машину . Включаем, ждем какое то время пока сконфигурируется все и проверяем Биос и бмс, пытаемся попасть в вэбморду.
  bankinobi

Junior
Статус: Не в сети
Регистрация: 16.12.2024
Bormut писал(а):
пытаемся попасть в вэбморду


Не помогло к сожалению. Вэбморда не доступна по адресам IPMI. При чем не первом ethernet порту и линуксовый адрес и один из ipmi
Все пингуется. ipmitool работает, не совсем понятно куда там именно копать
  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
bankinobi, блин, для вас мануал запилили, а вы всё равно глупые вопросы задаёте.
х.х.х.16 - ipmi
x.x.x.15 - LAN1.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

  shpinog

Junior
Статус: Не в сети
Регистрация: 29.12.2024
Saboteur-2 писал(а):
goodw982, да, ёк, макарёк! Выкинь свой nvme пока. Он тебе не нужен пока кина не начали показывать. А видео в последний слот поставь!

PS: видюха в слоте от второго проца не заведётся - инит будет, мать будет загружаться, а кина не будет.

Добавлено спустя 15 минут 27 секунд:

PРS: Попробуй вот этот вариант биоса. Я уефи в легаси переключил.


Здравствуйте, я правильно понимаю, что это мод с включенным lagacy и драйверами для nvme и есть ли в нём обфускация ? Не могли бы вы написать с какой версии оригинального биоса шились и имеет ли это значение.

ps: жду 2 платы, на днях придут, хотелось бы впихнуть плату на 4 nvme.
  Bormut

Member
Статус: Не в сети
Регистрация: 11.04.2024
Saboteur-2 писал(а):
bankinobi, блин, для вас мануал запилили, а вы всё равно глупые вопросы задаёте.
х.х.х.16 - ipmi
x.x.x.15 - LAN1.


не совсем так. если в биосе в настройках BMC включен режим shared на Lan портах, Web морда будет работать на любом интерфейсе канала. тут весь вопрос, что человек делает не так..
Мать крайне живучая. окирпичить мне ее не удалось. наоборот поднял уже 2 штуки.
  bankinobi

Junior
Статус: Не в сети
Регистрация: 16.12.2024
Bormut писал(а):
если в биосе в настройках BMC включен режим shared на Lan портах, Web морда будет работать на любом интерфейсе канала


В биосе тоже все выглядит адекватно

Вложение:
bios1.jpg [ 149.57 КБ | Просмотров: 1243 ]

Вложение:
bios2.jpg [ 89.73 КБ | Просмотров: 1243 ]


  Saboteur-2

Member
Статус: Не в сети
Регистрация: 26.09.2021
bankinobi, для ВАС я специально написал мануал, и с возможными ошибками которые могут быть допущены и которые ВЫ допустили.

Я не хочу расжёвывать всё с начала.
Скажите на какой адрес вы пробуете достучасться? Что за винда? Какой браузер? Ява не ява?

Перечитайте ещё раз всё.

Добавлено спустя 14 минут 32 секунды:
shpinog, я шил на биос от супермикро. Супермикро был накатан на 321. И туда и обратно.
Там всё есть. Но возможно будет проблема с процессорами v4 (и возможно у меня её из-за этого и приглючило - видюха взбрыкнула, а возможно тупо угорела).
Вложение:
Screenshot_227.png [ 41.62 КБ | Просмотров: 1163 ]

Вложение:
Screenshot 2024-12-29 23-45-58.png
Screenshot 2024-12-29 23-45-58.png [ 946.66 КБ | Просмотров: 1145 ]

На F8D+ с этим биосом проблем с 2697Av4 не было (возможно от версии проца зависит).
Кое-что поправил для красоты там ещё...
Вложение:
Screenshot_225.png [ 2.47 КБ | Просмотров: 1166 ]

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

Последний раз редактировалось Saboteur-2 29.12.2024 22:47, всего редактировалось 1 раз.

  shpinog

Junior
Статус: Не в сети
Регистрация: 29.12.2024
Saboteur-2 писал(а):
я шил на биос от супермикро. Супермикро был накатан на 321. И туда и обратно.
Там всё есть. Но возможно будет проблема с процессорами v4 (и возможно у меня её из-за этого и приглючило - видюха взбрыкнула, а возможно тупо угорела).


Ну буду пробовать, платы пришли сегодня, запустить пока не смог. Нет изображения, BMС работает, но не один пароль не подошел ) Попробовал подключить внешнюю карту, в наличии только rx5700xt, но изображения так и не появилось. Пробовал с 1 планкой, то же самое. Субъективно она работает, на каком то этапе уже реагирует на numlock, скорее всего где-то в биосе висит. Пробовал сбросить как здесь советовали, не помогло, хотя может и не сбросил, я не понимаю я в биосе или нет. Буду ждать конвертер vga->hdmi , знал бы не выкидывал монитор старый)
стар
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 969 • Страница 31 из 49 • <  1 ... 28  29  30  31  32  33  34 ... 49  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: injector и гости: 30

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
