!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.

Здравствуйте! Есть у кого опыт установки snowman mt4-v3 или подобного? Вопрос в том, что у радиатора крепление на два винта и комплектный переходник под 2011 скорее всего не подойдёт ведь на матери narrow крепление. Стоит ли его брать?
upd:
В общем сломал себе всю голову и прошу подсказать знающих людей. 2 проца E5-2697-v4 (TDP 145W), буду гонять в режиме сервера 24\7, соответственно охлад должен быть на уровне. Переходники под коромысло есть. Все варианты кулеров с коромыслом до 150Вт и боюсь, что будут сильно греться, а всё, что имеет отвод тепла ближе к 200Вт уже крепится винтами. Переходную рамку для винтового соединения найти не могу. Нашел только такое: https://www.printables.com/model/917213-narrow-ilm-lga2011-adapter
Но смотрю на ID-COOLING SE-214-XT или ID-COOLING SE-224-XTS и не понимаю подойдет ли адаптер, а экспериментировать за свои кровные и терять время не хочется.

Пожалуйста, подскажите, какой охлад будет лучше для охлаждения E5-2697-v4 под эту мать?

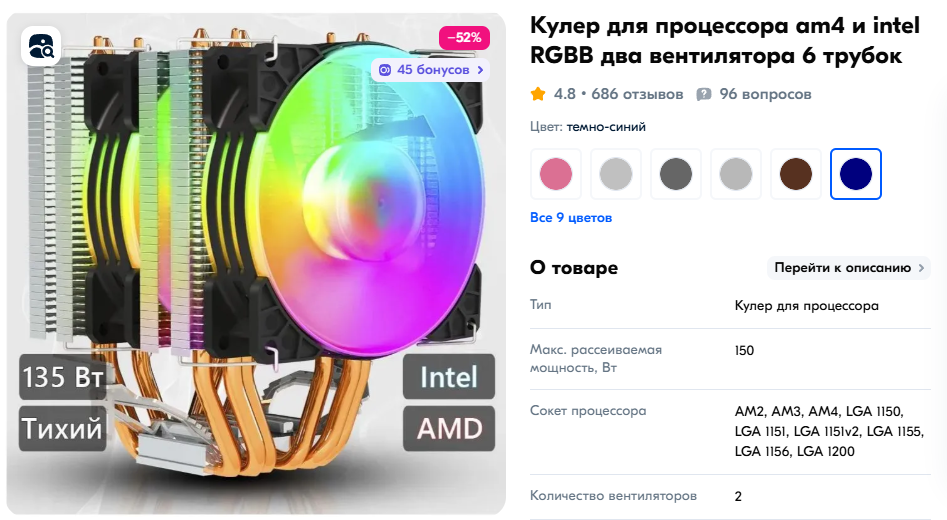

AlexCoin, я поставил такие (почти такие),

Всё нормально влезло и не мешает.

Доброго дня. Мать rd450x 1Gbit. Проблема - мать не видит проц и память (видит старые процы).В ВМС пробую прошить на другой биос, пишет, что все ок, но версия в БМС не меняется (ни чего не меняется). Направьте на путь истинный

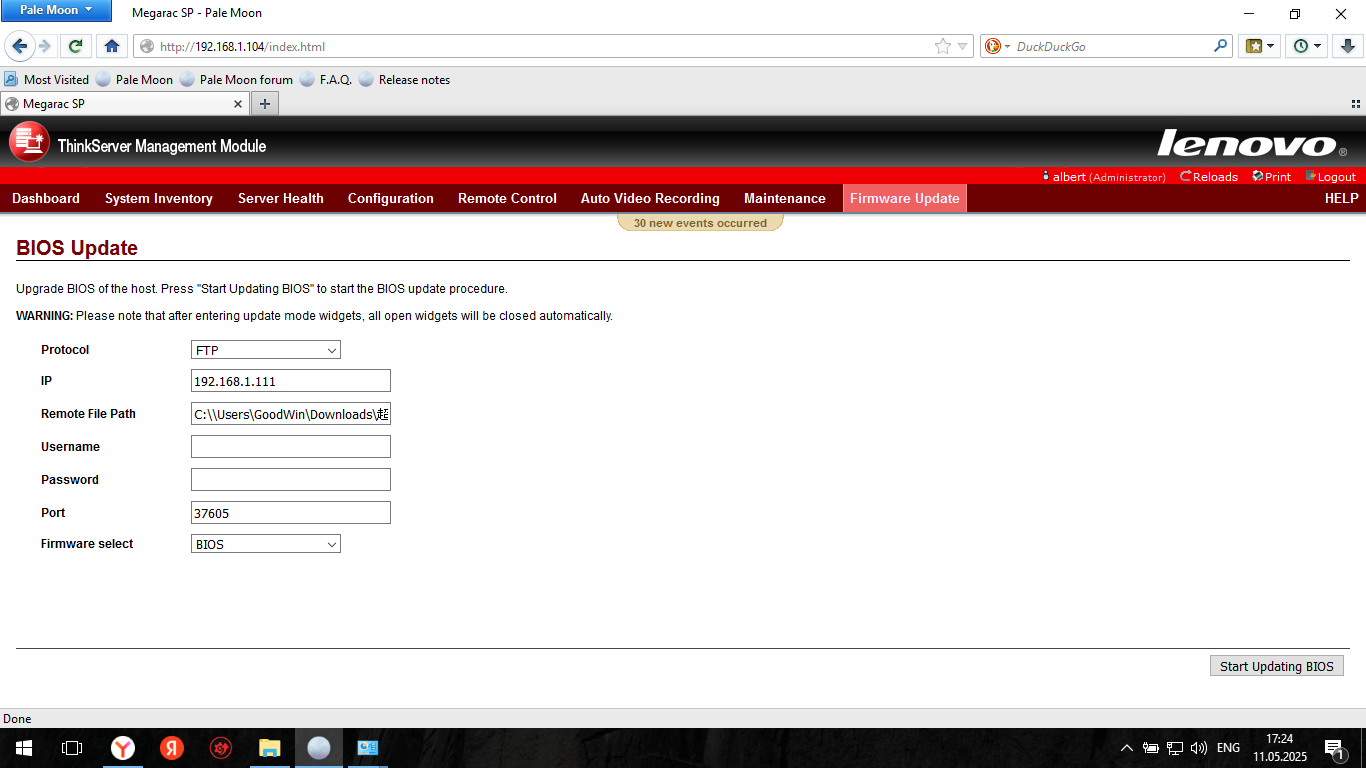

у меня тоже проблема, хочет запускается, хочет нет, вроде бы прошил биос, а вроде нет, порядок действий: включил блок питания, дождался индикации на материнке, зашел на ip адрес сервера, зашел в раздел firmware update/bios
update - заполнил поля:
protocol - ftp
ip - ip компа с которого отправляю файлы биоса
Remote File Path - путь к файлу с биосом
Username - пустой, так как на компе нет
Password - пустой, так как на компе нет
Port - заполняется автоматом
Firmware select - bios
нажимаю кнопку - start updating bios

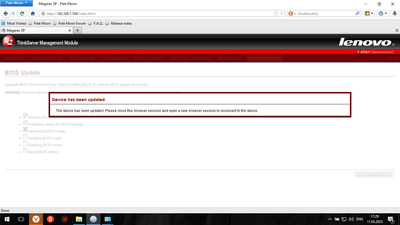

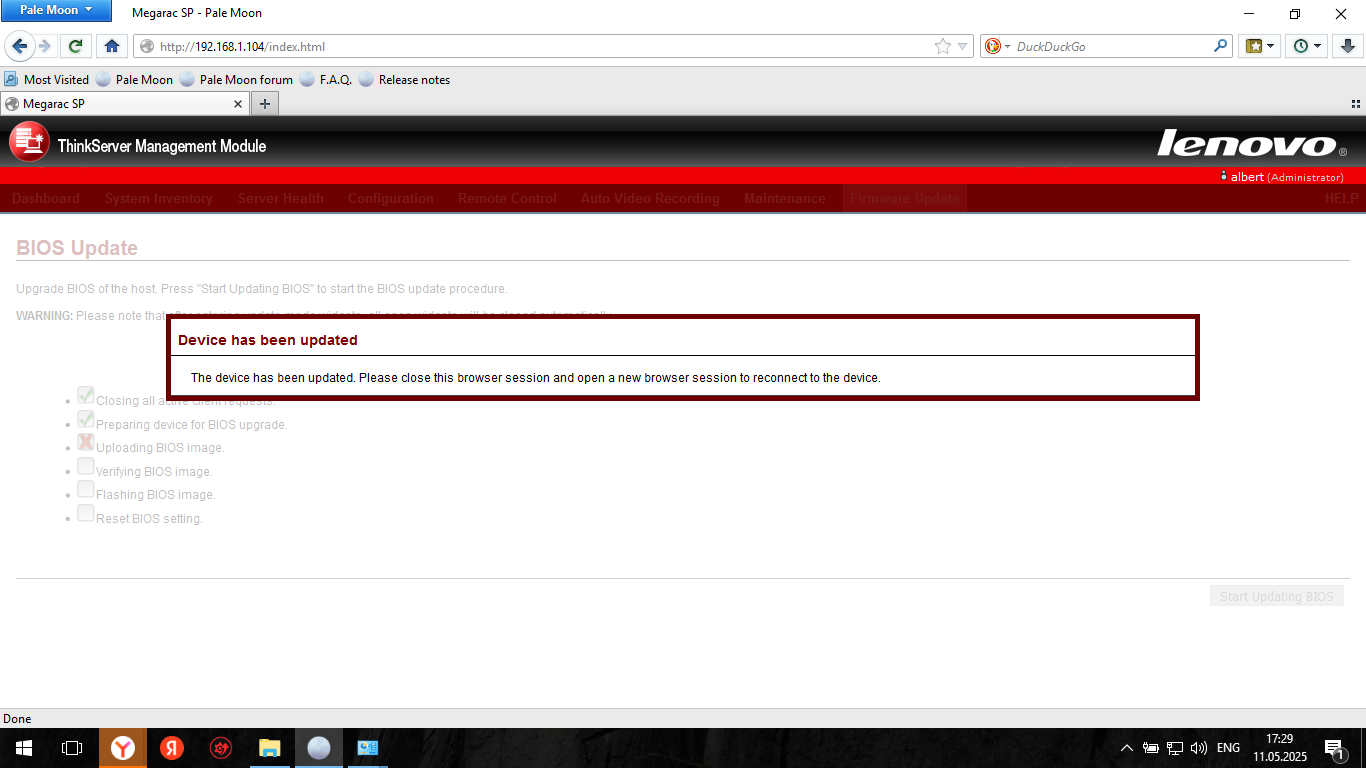

через несколько минут вижу уведомление, что биос обновился и нужно перезагрузить страницу, но на фоне во время установки был список действий типа: подготовка устройства, загрузка прошивки, проверка образа биос и еще что то и на моменте - uploading bios image - красный крестик и дальше галочек нет, мне кажется что не смотря на всплывающее окно о том что все обновилось, оно не обновилось, может я что то делаю не так?

Спасибо за ответ! Я в итоге собрал хорошее крепление кулера ам4 на narrow 2011. Если одобрят, то могу написать гайд со всеми замерами. Если актуально конечно.

Здравствуйте, были у кого то проблемы с пробросом sSATA контроллера на этой плате, пытался и безуспешно, может кто подсказать почему?
Ошибка:

переименуй файлик rom в bin и через http тоже можно обновлять - там предлагает передать файлик

отключите все кабеля, бп и снимите батарейку биоса - минут на 15

Доброго времени суток.
А подскажите что проишить - из требований уже осталось два, но одним готов пожертвовать
1)нужна загрузка из legacy nvme (бифуркацию PCI-E уже не нужна)
2)всё таки хочется оставить работоспособной встроенную видюху - (этим по сути готов пожертвовать)

А если использовать загрузку с USB Flash самого загрузчика? Тем более порт по флешку есть на матери.
Старая статья на Хабре. https://habr.com/ru/articles/472224/

По бифуркации, на 2 nvme заказал и пришло такое, была на Озоне по 5 489 ₽
https://www.ozon.ru/product/e-o-x-a-dvo ... arch=false
Ключевая фраза ASM2812, да, pcie 3 поколения, но 2 диска на порт.
https://www.asmedia.com.tw/product/1e2y ... Cxz2URbzg0
Пока не ставил, жду диски, заявлена, бифуркация средствами карты.
Шум кулеров решил так, на все разъемы от кулеров на кулер 1 поставил переходник с Озон
Кабель разветвитель на 4 кулера/вентилятора на 3-4 pin. PWM, 27см чёрный в оплетке, удлинитель вентилятора
Поставил через него 2 шт.
https://www.onlinetrade.ru/catalogue/ku ... 21042.html
В корпус 4U.
Добрал на озоне переходник
https://www.ozon.ru/product/reobas-razv ... 080811927/
Для регулировки всех кулеров корпуса. На все свободные разъемы кулеров, которые видны из БМС, зацепил малошумные кулеры корпуса.

Только что нашел ответ на этот вопрос и это решило мои четырехдневные потуги.
Пункт Firmware select - ставь в all и тогда прошивается Биос.
У меня две матери, одна по приезде на давала изображение, перелопатил что можно и понял - надо шить Биос. И вот шил,шил, пока где-то не прочёл, что нужно поставить параметр в all при прошивке.
Жаль, что рубрикатор такой слабый. Можно как-то в него правки вносить? Я бы по мере нахождения таких приколов добавлял бы)

Ещё столкнулся с таким приколом на rd450x602:
Грузишься на дискретной видеокарте, через 5 минут загрузки черный экран сменяется полосами по экрану (будто ВК горевшая). Ещё не решил, но просто воткнул встройку, подождал и спустя 5 минут появилось изо всё-таки.
Товарищи, кто тоже только начал разбираться с этой платой: не торопитесь, это железо суеты не любит

Про галку ALL писалось и не раз в этой ветке.

Про полосы - внешняя видеокарта не в самом верхнем порту PCI ? когда ставил в нижние порты - было так же, там она не работает или работает криво.

Ну и про бирфукацию, плату заказывал из китая такую, не реклама, все работает (в биосе х4х4х4х4 выставил на порту где плата, на 0.5 супермикро свое обозначение портов, это важно) https://www.ozon.ru/product/o055-4-port ... 539805830/

Загрузка с нвме без проблем в 602 да и в анимешке и в супермикро кастом биосе.

6 часов не мог понять почему после установки биоса с бисфуркацией (били били - отвратный и супер микро - без встройки rd450x но все остальное ок, не считая переназначеных PCI портов и не рабочего самого нижнего) отваливается интернет в проксмоксе, а потом каааак понял - имя раздавалось другое на встроенную сетевуху, в разных биосах либо при использовании карты бисфуркации происходило назначение новго имени для сетевых адаптеров, жестко прописал в конфигурационном файле - запустилось сразу и без танцев с бубном. Возможно комуто съекономлю 6 часов времени.

К сожалению это не выглядит очевидным когда только знакомишься с платой и пытаешься разобраться что к чему (листая судорожно форум). Опыт говорит, что подобные вещи было бы здорово закрепить в шапке, но увы подобных полномочий не имею.

Всего два pci полноразмерных, верхний (тот что ближе к сетевым портам, верно?) используется для бифуркации, а соседний соответственно для видеокарты. Если я правильно понял, то да, ВК там где нужно. Хотя я пробовал и там, и там)
Надо ещё Биос поковырять в общем.

Возможно и больше, предстоит сделать то же самое, как раз под proxmox сервера. Спасибо 🤝

На каком в итоге остановился?

Ссылку на описание дали по ошибке на ASM1812 , она в отличии от 2812 только PCIe 2.0 ...
НО ... в описании этой карты и описании ASM2812 нестыковка ...
Карта заявлена как честная PCIe 3.1 Х8 , и на фото вроде как даже какие то дорожки идут к старшим линиям PCIe , а по описанию ASM2812
https://www.asmedia.com.tw/product/507Y ... r1/ASM2812
у нее всего 12 линий PCI-e , из них только 4 могут быть Upstream PCIe interface , то есть честной Х8 она никак быть не может ...
с Downstream всё ОК , 8 линий до 6 устройств , те две Х4 честно становятся ...
Так что либо эта карта по факту Х4 , либо там не ASM2812 ...
ЗЫ: и это не бифуркация , это PCIe-PCIe BRIDGE


Если нужны кулеры с направлением потока снизу в верх , то вариантов куча ... огромное количество кулеров которые становятся на недорогой narrow переходник ...
А вот если нужны кулеры с потоком на заднюю стенку , тут выбор очень сильно ограничен ... за все штатные варианты хотят каких то неразумных денег ...
В связи с этим вся информация по установке/адаптации кулеров с направлением воздушного потока к задней стенке на narrow имеет ценность , притом не только для обладателей сабжевых плат ...

Читал ветку 2 раза с начала, на втором разе и после экспериментов начал что то понимать среди написанного.
Остановиося на 0.5 от супермикро, но есть нюанс, в биос попадешь только с монитором, так то при редиректе (Remote Console Control) будет доступ к тому что происходит на сервере и без монитора, но биос будет пролетать в "темноте", несколько неудобно если сервер стоит вдали, но благо не часто это надо делать, ровно 1 раз. Билибили вообще странный.

гвоздями имена сетевух прибивал вот так (спасибо чат гпт за этот совет):
### ✅ Решение: udev-правило для фиксации имён по MAC-адресам

1. 🔍 Узнай MAC-адреса нужных интерфейсов (их можно взять из ip a):
Пример:

enp3s0: e0:4f:43:59:f2:ed → это была eno1
enp4s0: e0:4f:43:59:f2:ee → это была eno2

2. ✍️ Создай `udev`-правило:
Файл:
/etc/udev/rules.d/70-persistent-net.rules
Содержимое:
SUBSYSTEM=="net", ACTION=="add", ATTR{address}=="e0:4f:43:59:f2:ed", NAME="eno1"
SUBSYSTEM=="net", ACTION=="add", ATTR{address}=="e0:4f:43:59:f2:ee", NAME="eno2"

3. 💾 Сохрани файл и перезагрузи систему:
4. ✅ После загрузки интерфейсы снова получат имена eno1 и eno2, и не придётся переписывать конфигурацию мостов (`vmbr0`, `vmbr1`).

### 🧠 Примечание:

* Это правило работает даже если порядок PCIe-инициализации изменился.
* Главное — чтобы MAC-адреса не изменялись (они жёстко зашиты в сетевые карты).


после этих действий сетевухи получили имена что были прописаны в в моем конфигурационном файле network и сетка заработала.

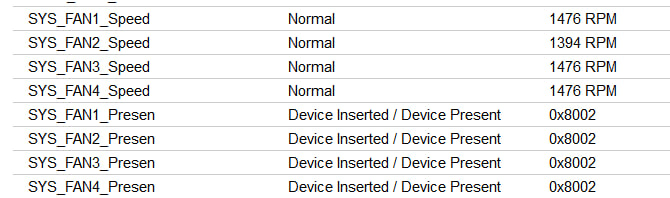

кстати интересное амечание, после скакания с биос на бис в попытках разобраться что с сетью, перетыкивал так же и вентиляторы в разные разъемы, ну и стало отображаться кол-во оборотов всех вентиляторов, раньше казало 3 потом 2 а теперь все 4. Я вот думаю, а не станет ли работа вентилятоов адекватной когда будут установлены кулеры тех арактеристик (оборотов и нагрузки) которые там по штату быть должны? а то те что большинство туда тыкают явно имеют хар-ки ниже установленных (по оборотам и потреблению) что дает системе видимость аварийной или неправильной работы системы охлаэжения?

У кого-то заводились 64гб RAM модули ? Планирую (еще не купил) попробовать такие: SK hynix 64Gb ECC DDR4 2400 PC4-19200 HMAA8GL7MMR4N-UH 4DRx4 Reg
Это LRDIMM. Хочу такими набрать 512гб, но есть сомнения что 64гб поддерживается, так как судя с информации оф. мануала только до 32.

Всем доброго вечера.
По причине планового приведения серверов к Новому Порядку, понадобились некоторые возможности BIOS, каковых не обнаружил в стоковых прошивках.
Поскольку родным для плат являлся RD450X231, на его основе и было сделано то, что меня полностью удовлетворило.
По сути, это очень похоже на версию с анимешной феечкой, с рядом отличий. Базовый вариант под v4 (без драйвера анлока турбобуста), модификация под v3 с теми же возможностями.
что есть:
1) Нормальная поддержка NVME. Драйвер NvmExpressDxe, который таит в себе феечка, не показывает имена дисков (как и его более свежая версия с гитлаба). Это для меня было неприемлемо, ибо один из серверов периодически меняет роли (для AI и для виндового Hyper-V), что требует загрузки с разных носителей. Быстрой, без томительных угадаек. Потому выброшен и заменён корректно работающей связкой DXE-драйверов от 602 BIOS. Диски отображаются не только при загрузке, но и в соответствующем разделе (для эстетов, максимум 4 диска NVME). Как будет работать с 5 носителями не проверял. Нормальной загрузки с NVME в CSM не ждите - это UEFI BIOS.
2) Настройки PCI-E Bifurcation - проверить не могу, не на чем. Мне не актуально, у меня отдельные переходники в отдельных слотах (и прогрессивная лень что-то менять в железе).
3) Настройки таймингов и напряжения памяти - проверено, работают (постарайтесь не завесить свой сервак, самое быстрое лечение таймингов- повторной прошивкой).
4) Настройка процессорного "оверклокинга" - можно поиграть с отрицательным смещением для меньшего тепловыделения, шанс всё завесить - см. аналогично про тайминги памяти)
5) Вшит DXE-драйвер Resizable Bar. Проверить не могу, ибо совместимых карточек сейчас не имею. Экспериментаторам напоминаю, что для активации режима надо запустить соответствующую утилитку ReBarUEFI(была в одном из постов в самом начале), а также предварительно включить Above 4G Decoding и полностью отключить CSM (Disabled), для чего придётся пару раз перегрузиться.
Вентиляторы с родным BMC 2.36.1315 видны 3 из 4 (плюс процессорные). Меня устраивает, у меня пропеллеры соединены попарно, это не Ан-22
Прекрасно шьются через вебморду по https.

Добрый вечер!
А БМС какой порекомендуете под этот биос?

Для 231 биоса родной БМЦ 2.36.1315.
От добра добра не ищут, с ним всё корректно работает.

а сможете выложить этот BMC?
