До конца этот вопрос не изучен. Если есть желание это выяснить и готовы прошивать модифицированные прошивки, то пишите в личку.

Еще один IFR Extractor-RS от CodeRush
https://github.com/LongSoft/IFRExtractor-RS

Как будет время посвободнее можно попробовать, да и нужно новую прищепку покупать, старая уже не держится на флешке.

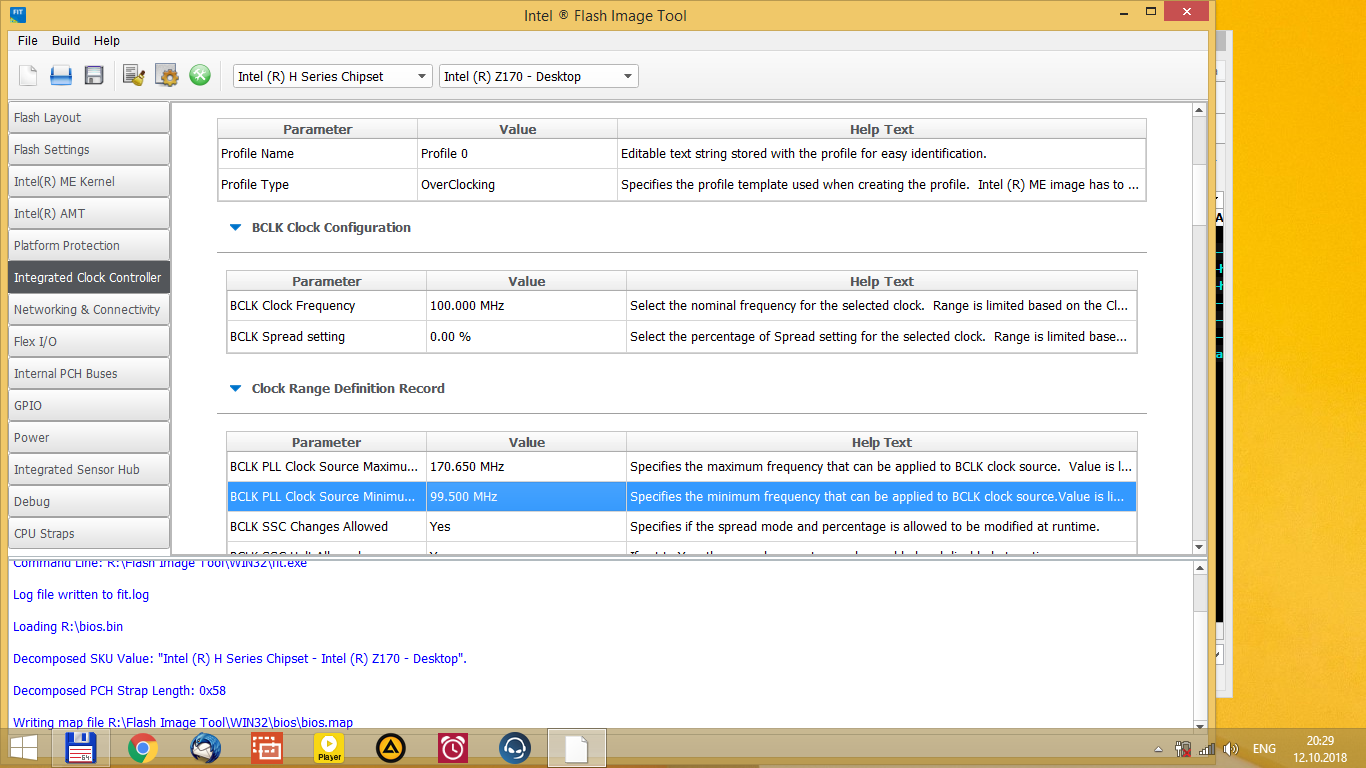

Тут еще одна тема, на моей 2й плате (GA-Z170-HD3 DDR3) есть ограничение на разгон по шине 170Мгц, даже на 171Мгц система не стартует, точнее, на экране появляется черточка и мат.плата выкючается, ограничение явно носит искусственный характер , так вот мне один человек отписался, что ему кто-то модифицировал прошивку и снял ограничение, в подтверждение он скинул скрин, от которого я аж офигел:
Я полагал, что это сделать нереально, т.к. нужно ковырять setup ассембллером. Может быть кто-то сможет снять ограничение в 170Мгц по шине, если это так просто?
Вот сам БИОС F6E, он от платы GA-Z170-HD3 (которая с DDR4), т.к. родной F5C для GA-Z170-HD3 DDR3 багнутый (система из слипа не выходит и при "неправильном" выключении разгон сбрасывает), я его модифицировал, цитата "Здесь файл модифицирован, через UBU, обновлен микрокод, GOP и т.п.", он полностью совместим с платой Z170-HD3 DDR3, из минусов этого БИОСа
1. не правильно напряжение на память считается, ставишь 1.5В в БИОСе получаешь 1.65В в реальности, ставишь 1.35В, получаешь 1.5В, ну и т.д., завышает на 0.15В
2. Нет промежуточных делителей для памяти, хотя на F5C они толком тоже не работали, сейчас память работает на 2266Мгц, а следующий шаг уже 2700Мгц, моя же память может работать на 2500Мгц
3. Косяки с таймингами, при их повышении мат.плата не стартует, т.е. на 13-13-13 работает 100% стабильно, на 15-15-15 пищит и сбрасывает разгон.
2й и 3й пункт, это больше относится к косякам гллюкобайта, такой уж производитель...

Добавлено спустя 4 минуты 4 секунды:

Задам еще тупее вопрос, а взломать и модифицировать его еще никому не удавалось, думаю, с понятными целями? В самом БИОСе понятно, что это сделать нереально, а вот в винде если, это же ведь проще?

Микрокод подписан Intel (где он располагается: в прошивке или в .dll - дело десятое), а брутить RSA-2048 - никаких мощностей не хватит. Если нарушить подпись, то такой микрокод процессором принят не будет.
У AMD, вроде бы, то же самое - AGESA теперь поставляется в виде блоба, а не в исходных кодах. Что сильно огорчает тех, кто не приемлет проприетарные бинарники совсем.

Пусть даст прошивку для анализа.

F6E bios 170Mhz locked
F6E unlckd
Цитата: "лимит снят через Flash Image Tool из Intel ME System Tools v11.6 r8"

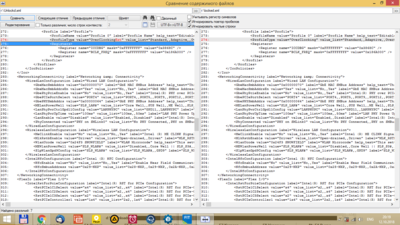

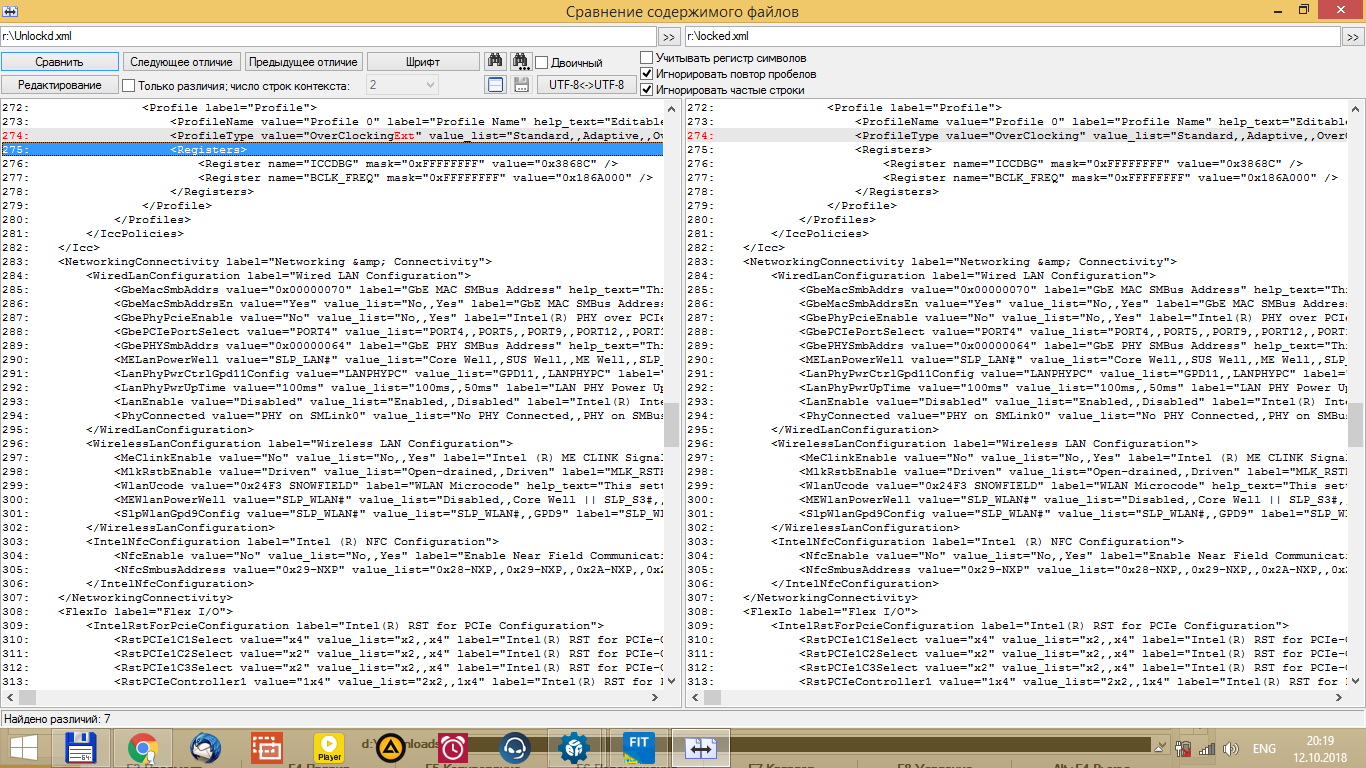

Я попробовал сравнить xml файлы, они отличаются всего 3 буквами:

Добавлено спустя 9 минут 53 секунды:
Ахаха, вот же ушлепки из гнилобайта:

А теперь мне интересно стало, насколько реально сделать мод БИОС из последней версии с сайта, естественно, понизив версию микрокода до 74го?

N1ghtwish
Отличия в прошивках приходятся только на ME-регион. Так что просто возьмите модифицированный ME-регион и вставьте его в BIOS последней версии с сайта.

Ух ти! Асуся бивисы научилась делать??
На S-D выложили некоторые бивисы для z390, прикольно, посмотрел некоторые, чистенькие такие, а главное микоды вынесены из PEI тома, что сильно снижает риск получения кирпича при обновления"ручками" и "пустышки" немась.. Я такое видел у асрока начиная с 100-ой серии.

jjxaker, если у тя мамки будут с ВиФи и БиТи, посмотри вкладки UEFI, если тама ничего кроме IRST и сетевушки ничего не будет то и славненько. Не придется рыть "копытом файл" в поисках новых модулей.

Добавлено спустя 1 час 9 минут 59 секунд:
Ух ти! Новая находка! Ужо добавил еле-еле....

Расчитан только на Device ID 0x8125, с 0ч8168/69 работать скорее всего не будет.

Добавлено спустя 1 час 20 минут 54 секунды:
Усё, больше пока ничего нового не нашлось, но явно будет со временем.
Забавно, в ГБ Boot Guard повтыкали. Асуся с Асроком микоды в отдельный томик положили, а МСЯ микоды оставила в PEI томе, но спустила их в конец тома.
Нашел кое какие файлы ВиФи с БиТи от Интел, но надоть смотреть по вкладкам, остальные за счет штатных от АМИ.
Так что ждём-с...

Доброе утро, имеем sapphire pure black x79n (дай бог здоровья разработчикам сиго чуда ).
Свежие видеокарты работают только на последнем биосе но он страшно корявый в плане разгона и половина функций вообще не работают. На предыдущих разгон работает нормально но не работают видеокарты от 6 серии и выше (nvidia) стопорятся на картинке биоса. Ткните носом куда копать Прогер имеется в случае чего проблем восстановится нет.

Я правильно понимаю, что если фьюзы чипсета (FPF) уже запрограммированы производителем и Boot Guard отключён, то включить его не представляется возможным, даже, ковыряясь в FIT?

Второй вопрос: в FIT → ICC → BCLK Clock Frequency можно задать дефолтную частоту шины, но не выше 100 МГц (range is limited based on clock range definition record and HW SKU). В каком направлении копать, чтобы повысить это значение сверх лимита? Допустим, чтобы поставить по умолчанию 160 (мать Z170 и проц гонится по шине).

Привет!
порадуйтесь за меня и может совет у кого-то будет
скачал биос, модифицировал его для мака (снял какой-то лок) и в этот же файл добавил NvmExpressDxe_4.ffs. зашиться не смог ну никак. Завалил в итоге программатором - прошилось удачно (по крайней мере комп запустился)
установка Мак прошла без сучка и задоринки - обрадовался



Обратите внимания, мак опознал, что это за диск и соотнес его в подраздел NVMexpress и НАТИВНО включился трим! скорость пока не проверял, но мак грузится быстро
обрадовался 2 раза подряд..
Разбил дисковой утилитой диск на 2 раздела (мак+вин)
а вот при установке винды не все так просто..
во время установки винды, после удаления раздела для винды и созданием раздела ( и тех, которых винда автоматом создает) происходит шляпа

прогуглив, понимаю, что винда не видит этих 3 "дополнительных" создавшихся разделов (рекавери, msr и еще там какого-то)

что предпринять?

Если Вы это делали под MacOS, то получится не два раздела.
Просто, если все делать по инструкции - https://applelife.ru/threads/manual-ust ... ovo.38295/
А по сути, все написанное Вами - оффтопик. Ищите специалистов по Хатинтошам.

Залил архив, всё что у меня собралось, с OROM и EFI IRST(e).

Временно удалил. Выяснились некоторые неточности в версиях.

Давно не заходил в эту тему. Вижу UBU прилично изменился. Как теперь обновлять микрокод? Раньше выбирал лучший для разгона и обновлял. Сейчас не пойму как эту процедуру правильно сделать. И Intel RST тоже не обновляется. Какой MMTool лучше использовать?

Добавлено спустя 1 час 21 минуту 36 секунд:
Вообще не совсем понял зачем убраны микрокоды у нового UBU. Получается IRST и микрокоды теперь нужно искать нужные, вручную подставлять. В 1.69 всё было в разы проще. Может кто поделиться ссылкой на последнюю версию 1.69.

Varzek

DeathBringer
Тогда подскажите, пожалуйста, по моим вопросам выше. Потому что обновление IRST и микрокода теперь далеко не так просто, легко и информативно, как это было раньше.

Varzek
По UBU я ничем помочь не смогу, а LS_29 по старым версиям не консультирует.

DeathBringer
Мне помощь по новой версии и нужна. По старой была нужна только ссылка от доверенных лиц отсюда, потому что в инете качать немного стрёмно с различных источников.

Поправил версии в коллекции IRST(e) и прочих типов, ссылка в шляпе у бантика.
Попозже подправлю UBU с коррекцией на новые названия файлов SataOrom.bin -> RaidOrom.bin

Добавлено спустя 10 минут:
Varzek, в новой версии сделан уход от мумутул и плодежа файлов IRST(e) с микодами.
От муму полностью не избавились, он нужен только для обновления OROM на Аптио 4 платформах и микродов на всех платформах.
Для А4 лучше юзатьь 5.0.0.7, для А5 5.2.0.24. За всё остальное отвечают утили линейки UEFITool
Так же пользователь сам решает, что ему надо:
- если юзает RAID, то подбираются нужные версии файлов и укладываются в соответствующие папки Files\Intel\RST или RSTe
- управление микодами, всё просто. По умолчанию идут самые последние версии микодов, но если надо какой то свой, то кидаем нужный микод в папке Files\Intel\mCode и правим текстовый файлик MCUpdate.txt.

Добавлено спустя 41 минуту 16 секунд:
DeathBringer, случайно не копался в файле с микодами у АМДщгтков?
Решил покопаться на предмет обновления и выпал в осадок. Не могу понять структуру их местоположения, чем то напоминает, отдаленно CSMCORE, но чот как то всё намешано, что вообще ерунда полная..

LS_29
Для старых платформ копался - Модификация UEFI BIOS. Софт для работы. #14184877
Мне пока лишь однажды удалось добавить в систему микрокод, которого еще не было в BIOS. И то сначала окирпичил систему.
