DeathBringer... так, а можно из 780й платы выдернуть этот самый AGESA и сунуть его в 790ю плату? Если смотреть cbrom биосы эти - это agesacpu.rom - они даже одинаковый размер ориджинал, вроде бы как, имеют...

GoFrenDiy
Для начала найдите хоть один пример успешного запуска Vishera на 790GX

DeathBringer хм... пойду поищу... ну кирпич я программатором смогу раскирпичить, если что-то не то зашьётся, но, 780й, же вон прям официально АМ3+, неужели 790й не сможет? ))))

GoFrenDiy
Можете искать сразу на все семейство 780G:

• RS780 (AMD 780G)
• RS780C (AMD 780V)
• RS780D (AMD 790GX)
• RS780E (AMD 780E)
• RS780M (AMD M780G)
• RS780MC (AMD M780V)
• RX781 (AMD M770)

Кстати, на название плат особо внимания не обращайте. Даже если в названии есть 780 и она поддерживает AM3+, то скорее всего она построена на 760G (RS780L).

DeathBringer
Ну, с набега я не нашёл таких примеров... А может просто никто никогда такого не делал?

Да, моя 780Т на самом деле на 760G, согласно офф.сайту, зато у неё есть нужный мне блок с микрокодами и даже того же размера, что и в 790й... Параллельно уже нашёл как целый блок с микрокодами заменить и как достать нужный блок - сейчас попробую. А так, теоретически, что может пойти не так? Ну вот подсуну я матери микрокод от FX4330, с которым ни одна в истории плата официально не работала, и что дальше?

з.ы. похоже зря я продал GA-970A-DS3P и оставил GA-MA790GP-UD3H...

GoFrenDiy
Повторюсь: добавление микрокода ничего не изменит.

DeathBringer, подскажи, на что указывает байт идущий за TypeMachine в РЕ?
Совсем памяти не стало.

LS_29
https://docs.microsoft.com/ru-ru/window ... nt_headers
https://docs.microsoft.com/ru-ru/window ... ile_header
Это NumberOfSections

DeathBringer, понял, спасибо.

Добавлено спустя 4 часа 15 минут 12 секунд:
Если кто обновил ГОП до 9.0.1082, то откатите до 9.0.1080.

Здравствуйте! Есть новая материнка и я не желаю ставить над ней эксперименты как со старой... Поэтому пишу сюда. Очень прошу уделить время разбирающихся обитателей этого форума для меня и помочь, если кто разбирается, обновить биос и его модули до последних версий. Так же своими ответами сделаете доброе дело, многие читающие станут более разбирающимися, включая меня.

Имеется материнская плата ASUS ROG STRIX H370-F GAMING и процессор Intel® Core™ i7-8700 ( Графическое решение Intel® UHD 630 ), имеется последний биос 0904 с офа и залит ME12.0.6.1120_T так же с офа. Вот данные ми анализера: .
Вот данные убо .

Если я правильно понимаю, можно обновить PMC версию до Intel PMC CNP Firmware v300.2.11.1018 (H B),
версию IRST EFI и OROM до 16.7.0.3513,
версию NVMe до какой-то версии...???
версию Intel CSME Firmware 12.0.6.1120 до v12.0.10.1127 (CON H) (обновить командами В нужной директории cmd в тотале. Дальше имя файла ввести с .exe. FWUpdLcl64.exe -F 12.0.8.1123_CON_H_B_PRD_EXTR.bin -allowsv правильно?
ну и остальное уже с помощью убо само обновиться.
Всё правильно я понимаю?

Intel "GopDriver" BIOS modules с помощью убо полностью обновиться?
И как обновить с помощью убо биос, если оригинальный файл в капсуле с расширением .CAP а убо делает файл с .bin? Выбрать в конце Rename to ASUS USB BIOS Flashback?
При обновлении цпу микрокода с помощью убо, какую функцию в моём случае использовать? Командой C а дальше M или U?
Как обновлять Intel PMC CNP Firmware?
Нужно ли в моём случае обновлять Intel CSTXE?
И ещё, если я правильно понимаю, в моём случае следует использовать mmt версии 5.2.0.24 т.к. у меня AMI Aptio V, но в папке mmt есть просто файл MMTool этой версии и подпапка NoPatched, какой мне нужно использовать?

Очень жду помощи, советов и ответов на мои вопросы!!! Всем добра! Благодарю!

>> Всё правильно я понимаю?
Не совсем, см. на win-raid об особенностях обновления прошивки ME 12-й серии.
Из-за наличия PMC сначала прошивку ME нужно склеить с прошивкой PMC, а только потом обновлять через FWUpdate.


Этот ключ позволяет вшить такую же версию, какая уже вшита. Если вы обновляетесь до более свежей, то зачем он вам? Впрочем, вреда от него не будет, он просто бесполезен.


Если вы обновляетесь до 12.0.10, то вам явно нужен не 12.0.8.1123_CON_H_B_PRD_EXTR.bin


Прошить полученный .bin с помощью FPT.


Если вам нужно обновление исключительно ради обновления (то есть, нареканий на текущую работу нет),рекомендую ничего не обновлять.

dart_raiden
Благодарю за ответ!!!

Я очень счастлив, что дело сдвинулось с мёртвой точки! Пошёл читать win-raid.

Да, забыл исправить версию, копировал с текстового файла напоминалки... При вводе FWUpdLcl64.exe -F 12.0.10.1127_CON_H_B_PRD_EXTR.bin получаю .

Спасибо!

Ну а всё же?

И я так понимаю, что из-за "FWUpdate Support no" мне не удастся просто так взять и прошиться?

Добавлено спустя 1 час 5 минут 5 секунд:
Вроде получилось залить 12.0.10.1127_CON_H_B_PRD_EXTR.bin и CNP_300.2.11.1018_H_B_PRD.bin.

Всё корректно произошло?

Добавлено спустя 7 минут 28 секунд:
Изменилось только Last Me reset reason с Firmware reset на Global system reset это нормально?

Добавлено спустя 50 минут 23 секунды:
С помощью UBU_v1_70_rc16 обновил всё, но не получается обновить сам биос в материнке.
Выбираю ASUS USB BIOS Flashback, закидываю файл .CAP на флэшку с фат32, в биосе не даёт обновить.
Выбираю сохранить в .bin, запускаю Flash Programming Tool, выдаёт:
Reading HSFSTS register... Flash Descriptor: Valid

--- Flash Devices Found ---
W25Q128FV ID:0xEF4018 Size: 16384KB (131072Kb)


Error 301: Protected Range Registers are currently set by BIOS, preventing flash access.
Please contact the target system BIOS vendor for an option to disable Protected Range Registers.
FPT Operation Failed.

Что можно сделать? Как снять защиту?

В шапке всё есть.

Так у меня же AMI Aptio V, а в мануале написано
?

Добавлено спустя 6 минут 12 секунд:
Сори, не верно понял, это относится к ...

Работать надо только с BIOS Region. Те

Но для начала надо убрать BIOS Lock в уже зашитом бивисе.

Для асусов лучше юзать FTK, чтобы инфу вшитую сохранить/перенести.

Благодарю! Так и делаю.

Ничего, что последняя версия датирована 2015 годом? https://github.com/LongSoft/FTK/releases/tag/0.12.0

Вчера всё делал по инструкции, но ничего не изменилось... Может после выполнения в шелле эксита нужно было сохранить настройки биос, а не просто выйти без сохранения? Boot Security я не уверен, что до конца выключен, хоть и установлено Other OS.

LION
То что FTK от 2015 года роли не играет, это в основном скрипты к которым достаточно положить нужную версию FPT. И шить желательно в ДОСе, а не в винде.
Или как вариант перенести ручками через FD44Копир инфу, а потом пробовать юзать любое шило что зашьет, хоть FPT. AFU или программатор.
Boot Security отключаем только для того, чтобы с флэшк можно было грузануться в Шелл и всё.
Смена значений Var происходит обычно сразу, достаточно сменить значение и ребутнуться "святой троицей" на клаве.
Откровенно говоря я не заморачивался этим, тк юзаю прграмматор. Да и код ошибки 301... В основом 280 да 368 чаще выпадают.
Еще вариант сняти лока https://www.win-raid.com/t3908f16-GUIDE ... Flash.html

Но если ничего не помоет то программатор в помощь.

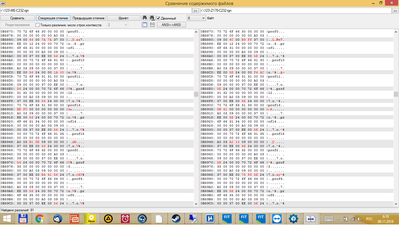

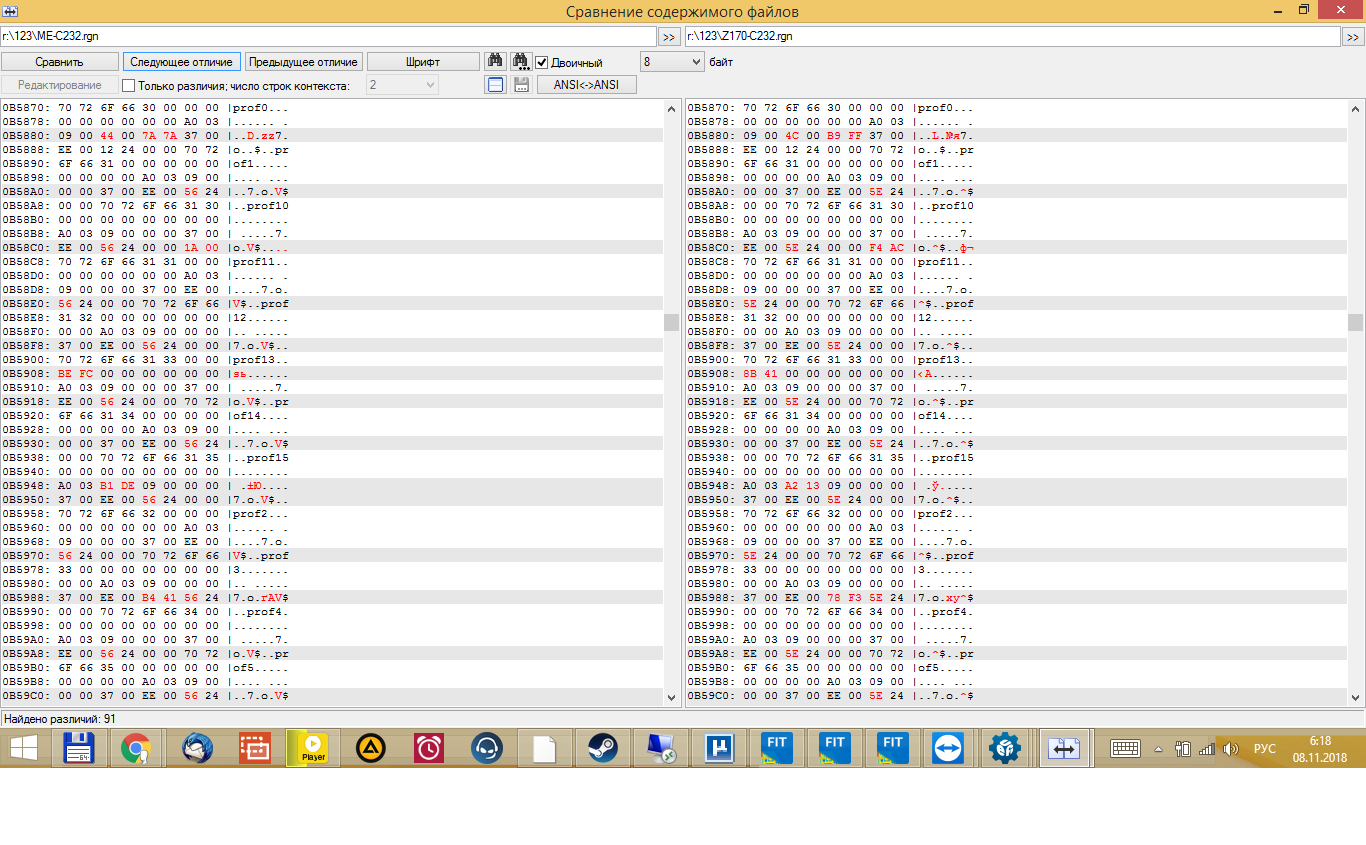

Нашел я клон своей Z170-HD3 DDR3 на C232 чипсете - GA-X150-PLUS WS с 2мя отличиями, не хватает 2х фаз питания для GPU и вместо реалтека на плате с C232 стоит INTEL GBE (т.е. + еще один регион с GBE, и минус драйвер\регион для реалтек LAN), но это не суть. Я сравнил по содержимому Intel ME Version: 11.8.50.3425 всех 3-х плат, они местами отличаются:

Почему такое может быть? Разные настройки FIT? Ну не может же быть такая халява, чтобы взял IntelME от платы с C232 чипсетом, зашил его в БИОС с Z170\B150 и они стартуют с Xeon E3V5? Уж точно кто-нибудь до меня догадался так сделать.
PS проверил me_cleaner + Reserved=Yes на гигабайтах 100й серии - как и писали на win-raid'e старта нет, вентиляторы крутятся, картинки нет.

сравнивать бинарные ME регионы бесполезно, потроши файловую систему внутри ME, сравнивай пофайлово

N1ghtwish
Найденные отличия - это смещения. Поэтому их так много и отличия не столь значительные.
GA-X150-PLUS WS & Z170-HD3 DDR3: снова есть только одно существенное отличие в CPU Straps->GT_S VR Type, остальное относится к конфигурации PCI-E, USB, SATA и LAN.
