LS_29
Длина BIOS (L) равна 0x680000. Значит BIOS будет загружен в память начиная с адреса 0x100000000 - L = 0x100000000 - 0x680000 = 0xFF980000
Назовем это базой - B.
Смещение самой _FIT_ в файле равно 0xFF9C0060 - B = 0xFF9C0060 - 0xFF980000 = 0x40060
Показывай саму FIT и говори новые смещения в файле до микрокодов.
Тогда абсолютные адреса микрокодов будут вычисляться просто: B + D

Я не пойму, как ты эту длину определил?

По твоему скриншоту
Но я сделал ошибку, которую уже исправил. Правильно - 0x680000.

DeathBringer
Ну эту дину я и так знаю и определяю.
Так же я легко нахожу _FIT_ и микоды и их положение относительно файла, без разницы Регион это или полный образ.

Слуушай.. Похоже до меня что то дошло.. Пойду проверю, потом отпишу, что получилось...

Добавлено спустя 1 минуту 45 секунд:
Торкнуло после того как ты поправил 700000 на 680000..

DeathBringer
Спасибо! Выручил. Всё тепереь заработало как надо.
Оказывается у меня уже были эти алгоритмы заложены, но заклинило в другом месте. Хохма в том, что если в бивисе 2 PEI тома и в обоих находятся микоды, то для 8 метровых оффсеты в _ФИТ_ прописываются из первого тома, а если 16МБ то из второго. Вот из за такой привязки я и перемудрил.

LS_29
Не за что

DeathBringer
plutomaniac сделал кое какие утилитки для разных бивисов.
Глянь, может чего интересного для себя найдешь.
https://github.com/platomav/BIOSUtilities

Что скажете про это? Разгон не слетит если сделаю это?

Угу, попытаюсь внятно. Вылизываю челобитную Ж) Помню-помню, клава глючит Ж)
(C)reate - обновляет существующие
(M)anual - убивает ВСЁ, оставляет один ТОЛЬКО для моей платформы. В это время в стоковом находятся engineers. Увы, они удаляются. Как и BroadWell. А если я ЖЕЛАЮ, чтобы остальные остались?
Встречаю тупой бивис, не помню, могу уточнить конкретно. Беда. В PEI и в DXE находятся ОДНОВРЕМЕННО для моего haswell 12 и 19 микоды. Первые копии меняются,не помню, скажем 19 на 25, вторые 12 остаются. Знаю!!!!!!!!!! Старший микод будет загружен. Но! Некрасиво это.
Добавить бы (A)dditiv для любой платформы. Конечно, это не для дураков. Я захотел, ради интереса для мечты CrystalWell 1A впёр везде. Спасибо за внимание, Милый Енот.
Кстати, ты же помнишь, микоды руками, включая _FIT_, если он есть.

Добавлено спустя 20 минут 46 секунд:
Кстати, коротко, дальше сам, какого в 16 флешках стали появлятся ДВОЙНЫЕ тома? Я понял, отсюда от LS_29 вопросы про объём. Раньше просто копия, сейчас дубль с другим asm org xxxx:xxxx? Можно коротко и намёками.
Звиняйте, не сейчас, завтра найду намёк от CodeRush про 16-ти флешки и что для этого нужно сделать.

Michael_Code
Ек понимаю суть проблемы.
Create FFS - создает новый FFS со всеми микодами, которые будут найдены и доступны в своих папках по списку, список можно отредактироввать. Оптимален для всех кто не хочет терять то что уже есть. Но при этом еще может и добавить своё, так сказать приколоться воткнув например к Хасвеллам еще и Кофейные.
Manual select - оптимален для тазиков. В отличии от дектопов в тазиках процы не меняют как перчатки так что достаточно одного.

Теперь сам процесс замены. Просто так в отлии от АМД не заменить. Вручную пожалуйста, на автомате надо проделывать некоторые манипуляции. А именно сначала надо определить каие контейнеры полные, а какие "пустышки". "Пустышка" обычно одна и находится в DXE томк, зачем она нужна тоже не понятно. Мы делали тесты, удаляли ее, заменяли ее, но всё работало.
Не зависимо от этих тесто было решено сохранять ее как есть.
Ну и еще куча нюансов, но это уже мелочи, тк в современных бивисов это уже уходит.

Но вот в чем еще прикол. Попадается иногда так, что помимо основного контейнера GUID 17088572-377F-44EF-8F4E-B09FFF46A070, какой то один может быть еще в другом контейнера со свотм GUID. С этим я поделать пока ничего не могу, да и смысла уже почти нет, тк это в основном встречалось на платах 8-9 сериях. На новых уже такого практически не встречал.

Что качаемо двойных PEI томов, то этим в основном грешит Асус. Один том как бы загрузочнй, второй типа Рекавери. Зачем им это никто толком не знает.

Имеется платка H61TM-ITX, на ней есть пустующий слот mini PCIe предназначенный для WiFi модуля. Появилось непреодолимое желание подружить его с SSD под систему. Модификация биос модулем Nvme завершилась успешно. Т.к. принцип работы протокола nvme для меня остался малопонятным, возник вопрос- используя переходник-адаптер система увидит только nvme ssd М2 с ключем М (например 970 evo)? Ssd М2 с ключем B&M (типа 860 evo) работать не будут,какой бы переходник я не использовал, из-за отсутствия у них nvme?

VOVAVOVA72
Вы же понимаете, что разъем Mini PCI-E отличается от M.2? В первом всего одна линия PCI-E, а во втором 2 (Key B) или 4 (Key M).
Пропускная способность одной линии PCI Express 2.0 равна всего 500 Мбайт/с, то есть даже меньше порта SATA III
Бывает, что в такой разъем подводят линии SATA, но не в случае H61TM-ITX.
Так что, если хотите быстрый SSD, то используйте разъем PCI-E x4 (заведенный на процессор) или купите адаптер SATA III:

Прикол в том, что на мамке нет даже SATA III (имеется 2 sata II).
Про PCI-E x4 (заведенный на процессор) я в курсе, интересовал именно miniPCIe. Ладно, понятно. А адаптер SATA III, которые вы порекомендовали, даст возможность SSD быть загрузочным или только вторым диском?

Этого я не знаю.

Ок,спасибо.

Ребят а MMTOOL уже все? были времена я ею отлично заменял микрокоды ...а сейчас что?
mmtool_v5 во вкладке CPU Patch пустота , хоть на асусовском хотя на мси ромах, пропатчить никак
и нет срок P6 Micro Code чтоб заменить модуль целиком

как теперь вы обновляете микрокод?

UPD: данный гайд актуален ?
https://overclockers.ru/blog/Freevad/sh ... 990fx-r1xx

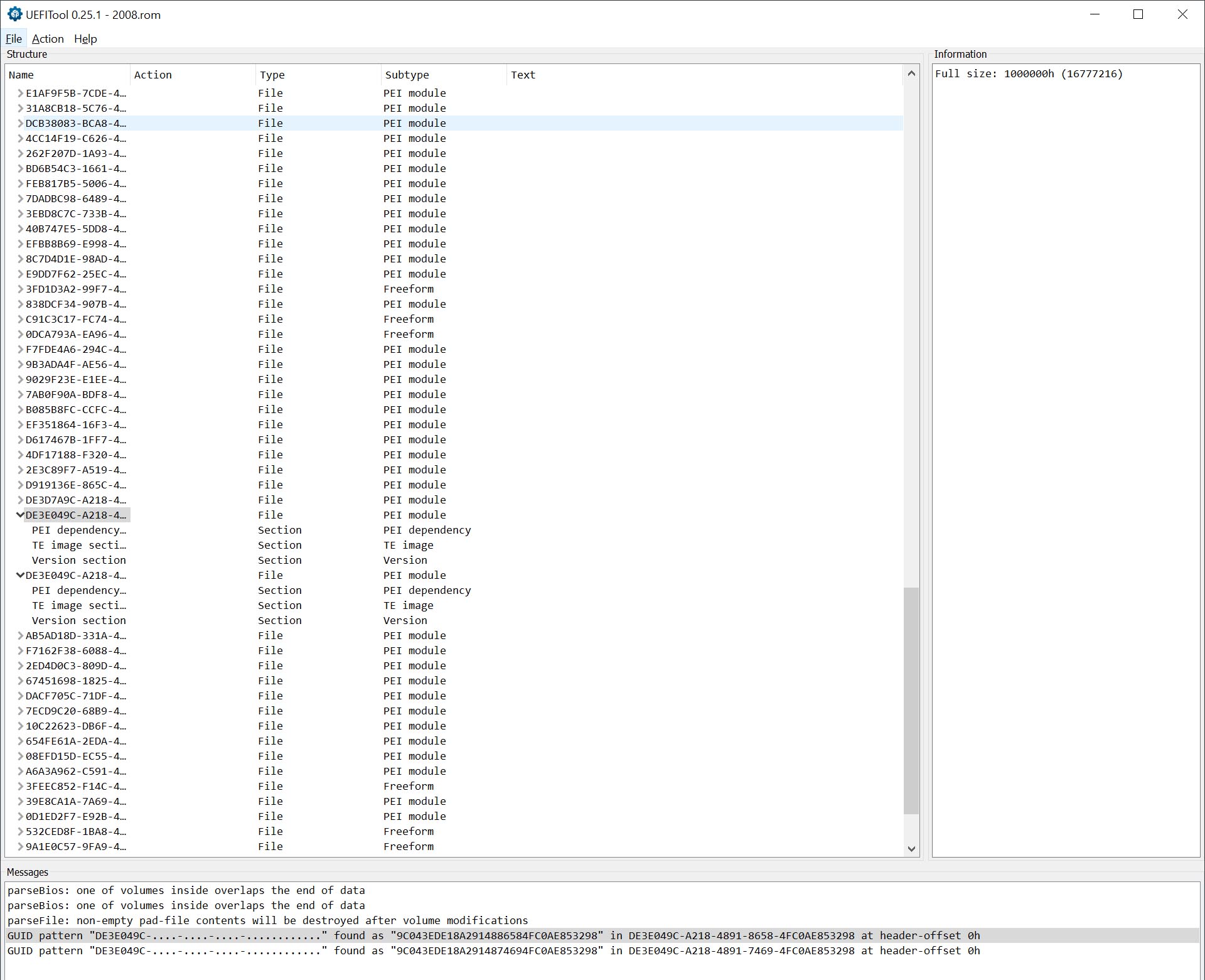

и если да то по какому GUID лежит райзеновское тело ибо DE3E049C тут два?

Не хило пропустил новую линейку IRSTe. Мало того, что поменялись паттерны для поиска и определения версии, в результате ничего не находилось, так еще и ребрендинг, те IRSTe теперь VROC.
Так что владельцы х299 не могли менять файлы.

Сейчас допиливаю поддержку, но уверенности полной нет, тк в стоковом наборе от Интел есть еще 2 файла и что с ними делать не знаю.

Добавлено спустя 1 час 57 минут 16 секунд:
1usmus
АМД микоды в УЕФИ бивисах никогда не были доступна для мумутула.

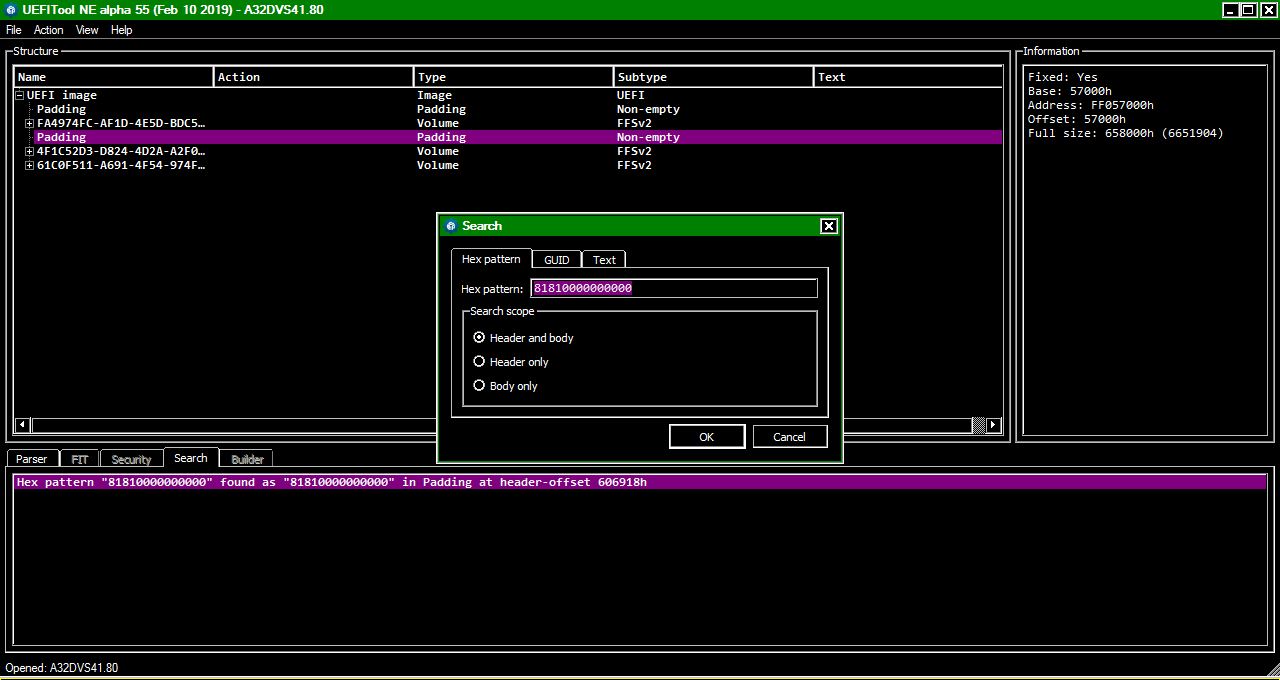

На платформы Аптио 5 АМД микоды сидят в PAD, так сказать прям на виду, так что их легко земенять через обычный хекс-редактор. Не надо ничего вытаскивать и перепаковывать как на Аптио 4.

у нас в блогах на AM3 лежит гайд, я им пользовался, потому возник вопрос ибо это было 7 лет назад если не больше



Можно на этом моменте чуток подробнее . Буду очень благодарен

1usmus
То что лежит в разных блогах и форумах это для платформы АМИ Аптио 4.
Для АМ4 сокетов (платформа АМИ Апти 5) чуток по другому.

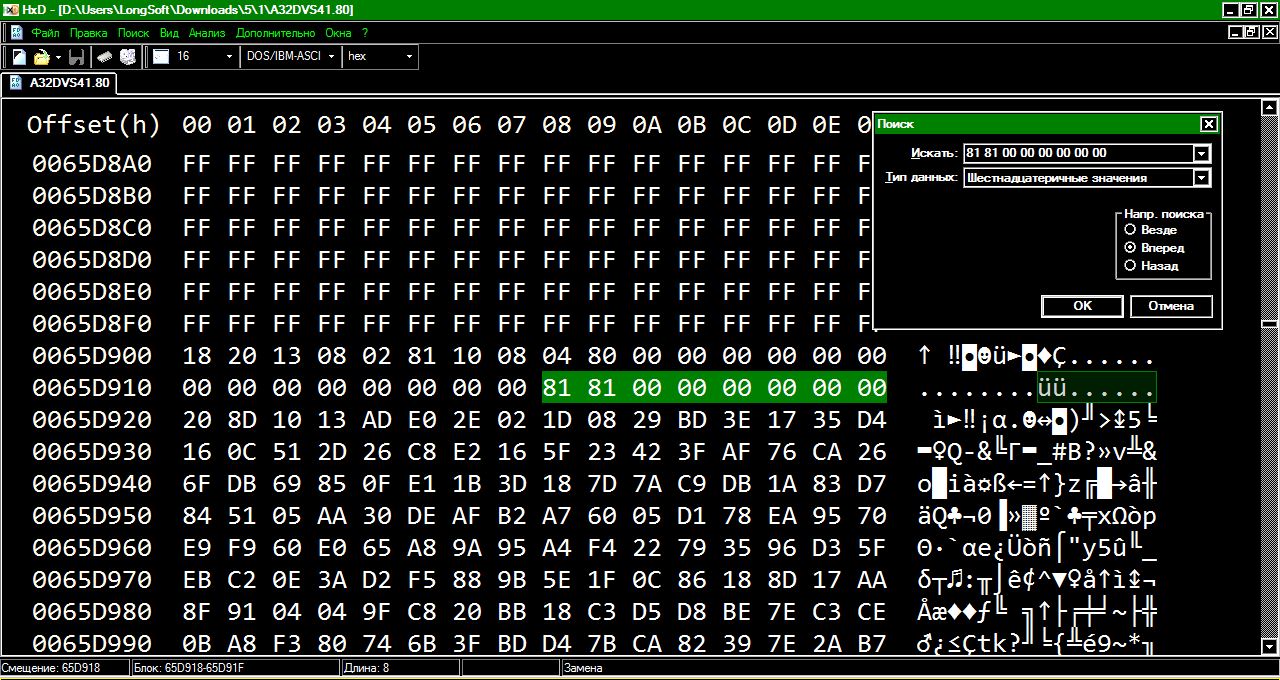

Как я уже сказал - не надо ничего извлекать. Достаточно открыть сам бивис в хекс-редакторе и найти нужный микод по его CPUUD например и заменить.

1usmus
Про AMD-микрокоды надо помнить, что один микрокод подходит к нескольким CPUID, а не только к тому, что указан в заголовке микрокоде. А также хочу отметить, что добавление микрокода с CPUID, которого нет в оригинальном BIOS, бессмысленно - BIOS такой микрокод даже не будет пытаться загрузить.
