LS_29 Въехал, понял тебя. Но вот как-то ни разу не встречал FPT в комплекте с бивисом. Это новость для меня.

Так чего я полез заниматься в 2014 UEFI? Злость меня разобрала, Ez долбаный залочил регионы при перепрошивке. Конечно, сделать капсулу и ещё зашифровать её, какие умники. А вот FPT неужто не проверяет бивис с кепкой хотя бы по объёму? Ведь сразу видно, что не влезает во флешку?

Уважаемые, помогите пожалуйста правильно обновить и дополнить BIOS к моему ноутбуку Asus N53SV. Собственно, я 3 года назад уже его немного обновлял, но возможно была неправильная последовательность, не всё нужное добавил... Хотя и сейчас работает.
Перспектива, или зачем мне всё это. Обновляю CPU с i5-2430M на i7-2640M, и возможно через годик приобрету SSD, а родной HDD перенесу на место ODD. Использую Windows 10 Pro на GPT разметке. Хочу от неё максимальной скорости запуска и работы в UEFI режиме (насколько это возможно от HDD 7200 - ST9500420AS).
Что хочу. Обновить микрокод CPU, модули LAN, Intel GPU BIOS. Добавить модули EFI GOP driver (2.0.1024), EFI IRST и OROM IRST (12.9.0.2006?), обновить Intel ME (нужно и вообще безопасно снимать лок на эту область памяти?). Secure Boot (CSM) в моём BIOS отсутствует. Его можно внедрить? Честно говоря, не знаю нужен ли он мне, и как его можно добавить?
Подскажите пожалуйста правильную последовательность действий.
Обновить микрокод CPU, vbios для Intel GPU и модули LAN, а далее через MMTool удалить лишние модули (Intel LAN, т.к. у меня Realtek LAN), и потом через него же добавить нужные модули OROM и EFI для GPU и IRST? Vbios для Intel GPU я переносил вручную с 2117 на 2171. Могу свериться по новой, т.к. там были добавлены новые опции, которые не полностью проверил. Но текущий вариант работает (HDMI и VGA тоже проверял).



Извиняюсь за такое оформление, но в связи с обновлением UBU не знаю как правильно подступиться к своей задаче. Поэтому и прошу вашего совета. Файлы BIOS прилагаю.

Karabass2xx
Что сейчас не работает? При указанной замене процессора обновление микрокода не требуется.
Покажите скриншот regedit с раскрытым ключом реестра HKEY_LOCAL_MACHINE\HARDWARE\DESCRIPTION\System\CentralProcessor\0
P.S. Вы же понимаете, что производительность процессора увеличится только 15-20%?

Я не уверен в том, что мой ноутбук потянет полноценные 4-ядерники, поэтому выбрал максимально производительный 2-ядерник (~12% прироста, по сравнению с моим текущим).
По поводу процессора - я видел что оба относятся к 206A7. Микрокод в свой мод, на тот момент, вшил 29 для 206A7, а для 206A6 вообще удалял. Люблю во всем порядок. Может и неправильно сделал, у вас и хотел узнать. 206A6 по идее 4-ядерники i7. Сейчас паника с уязвимостями, хочется всё исправить.
Зависания очень редко бывают. С чем связано, и когда началось, ничего не скажу. Может и мод виноват.
Понял, что лучше снова с нуля сделать мод и прошить. Потом поменять процессор. Так будет надежней.
Тему читаю, но много инфы, многое не совсем понятно, как реализовать.
Посмотрите пожалуйста чистый BIOS, и скажите, что можно подправить/обновить. Я сравниваю BIOS со старших моделей на IvyBridge, смотрю какие там есть компоненты (они уже шли с Windows 8).

Karabass2xx
Все мобильные процессоры с ядром Sandy Bridge имеют CPUID=0x206A7. Если у Вас обычный процессор (а не инженерный образец) микрокод для 0x206A6 не нужен. Так что Вы правильно сделали, что его удалили в прошлый раз. А Windows в Вашей системе вполне справляется с обновлением микрокода до версии 0x2D от 7 февраля 2018 года.
Обновление моделей для видеоядра процессора в Вашем случае тоже бессмысленно, так как основную нагрузку несет дискретная видеокарта от NVIDIA.
А модуль LAN из BIOS используется только при загрузке операционной системы по сети.

Другой вопрос - поддерживает ли сейчас BIOS загрузку в UEFI-режиме?

DeathBringer
Я буду вскрывать ноутбук, поэтому хочу заново залить старый чистый бекап SPI микросхемы и сверху накатить мод BIOS, заодно обновив ME. А уж потом просто обновлять мод BIOS и шить, если такая необходимость действительно будет.
По поводу микрокода CPU - лучше все же вшить в BIOS, а не доверять Windows. ОС может смениться, а поддержка нового кода нужна постоянно.
По поводу LAN - понял. Сильно не заморачиваюсь с этим. Хотя, до кучи обновлю и его.
По vBios Intel - я знаю, что прироста производительности не будет (читал в теме). Мне более важна автономность. Кстати после перехода на Windows 10 заметил, что одну полезную опцию из драйвера убрали. Понижение яркости дисплея при наличии большого количества белого фона на экране, во время работы от батареи (как называется не помню). В Windows 7 такое было. Я заново перенесу настройки, проверю свои возможные ошибки. Если будут трудности - брошу эту затею.
Кстати добавление модуля EFI GOP Driver SandyBridge 2.0.1024 нужно же для UEFI?

По UEFI:
В BIOS включена опция UEFI Boot
В сведениях о системе (MSinfo32) > Режим BIOS - UEFI. Состояние безопасной загрузки - не поддерживается.

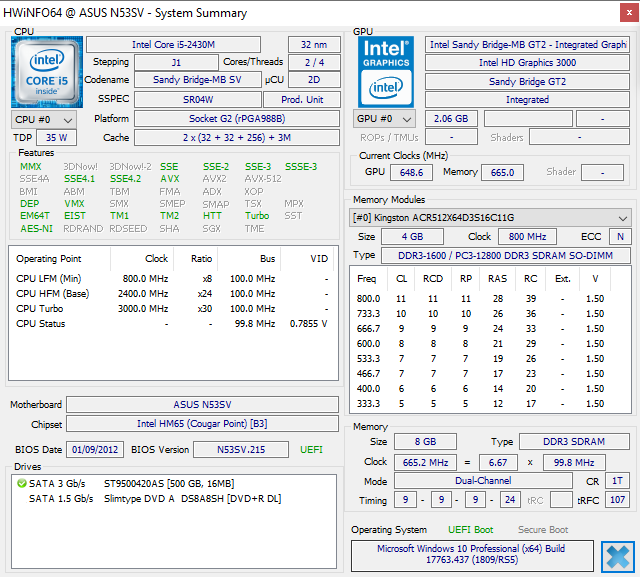

HWiNFO64 тоже рапортует о UEFI загрузке.

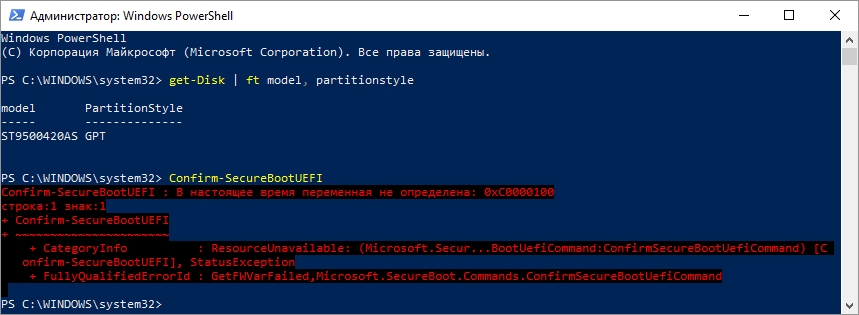

Проверил с помощью команды PowerShell > Confirm-SecureBootUEFI

Значит стратегия такая: удалить лишний микрокод и добавить необходимые модули (EFI IRST RAID for SATA 12.9.0.2006 и EFI GOP Driver SandyBridge 2.0.1024) в MMTool, далее обновить микрокод CPU и модуль LAN в UBU. Можно обновить ME в полном образе BIOS (не помню, поищу), и на какую версию? Сейчас Engine Firmware: 7.1.80.1214. Но это прошитый. В бекапе кажется была 6 версия.
Поправьте пожалуйста с ходом модификации и версиями. Есть сомнения по поводу необходимой версии ME, необходимости EFI GOP Driver SandyBridge, EFI Realtek UNDI. Получается OROM IRST RAID for SATA и EFI IRST RAID for SATA нужно было вшивать вместе?

Нужно лишь при отключенном CSM (Compatibility Support Module). А он в этом BIOS включен по умолчанию.
Лучше это делать при помощи FWUpdLcl. 7.1.80.1214 - это самая свежая подходящая прошивка ME.
Повторюсь, обычные четырехъядерные тоже имеют CPUID=0x206A7.
Они вообще не нужны, так как аппаратного RAID нет здесь.

DeathBringer

Т.е. это подобие видеодрайвера для полноценного режима UEFI. А в моем ноутбуке используется упрощенное отображение, как в старых BIOS (т.е. без графических примочек). Правильно понял?
По CPU понял. Удалю лишнее.
По IRST понял. Думал он нужен. Хотя странно, зачем он встроен в BIOS аналогичных ноутбуков на IvyBridge (под спойлером пример).
По ME - спасибо за наводку. Почитаю мануалы от CodeRash, как это правильно сделать.
Получается нужно обновить ME в чистом образе, прошить. Потом модифицировать родной BIOS (удалить лишнее - микрокод для 206A6 и модуль OROM Intel Boot Agent GE (не помню как это делал - нужный device ID), обновить микрокод CPU и OROM Realtek Boot Agent GE, возможно обновить Vbios Intel) и прошить его. Примерно так?
Кстати модуль EFI Realtek UNDI в пару к уже имеющемуся OROM Realtek Boot Agent GE разве не нужен?

Karabass2xx, вот хорошая цитата:

Я как то уже говорил, что если в полуУЕФИ нет ГОПы, то добавить ее дохлый номер.
Ефишки ИРСТ и ЛАН еще возможно заработают, но видяшка увы. По крайней мере я не встечал, чтобы кому то удалось врезать ГОП туда где его не было. Да и VBT надо для него настраивать, а их у нас нема..

Нет, не так. Сначала прошиваете биос, какой вам надо. И в последнюю очередь из Windows обновляете ME, скормив прошивку ME утилите FWLcl, как вам рекомендовали выше. Нужную версию ME можете взять на вин-рейде.

Karabass2xx
Откровенно говоря в тазиках вообще нет миысла что либо обновлять.
Видео? Что с текущим не так? Более новый мало чего даст, это не дискретки на которых можно что то поизголять.
ИРСТ? Ну если конечно привод СД выкинуть и туда воткнуть ССД и вместо основного ХДД тоже ССД, то можно замутить RAID0.
ЛАН? По сети никто в домашних и полевых условиях не грузит ОСи.
Ну микод тут можно конечно поморочится, но проще драйвер подзагрузки нужного микода в ОСь воткнуть.
Так что прежде чем мутить апгрейды надоть подумать, а надо ли?

Вот же приложил мой мод BIOS с добавленным модулем EFI GOP Driver SandyBridge 2.0.1024. Ниже заводской BIOS, где этого модуля нет. Можете сравнить.
https://forums.overclockers.ru/viewtopic.php?p=16253001#p16253001
Как пользователь ноутбука уже более 5 лет, могу сказать, что как раз в мобильных системах и нужно бороться за любую возможность что-то ускорить, не в ущерб тишине. На стационарных можно много чего разогнать/поменять/обновить, в отличие от ноутбуков.
По поводу обновлений - Вы меня запутали.
Один говорит не будет толка, другой нечего там обновлять - не заморачивайся, третий - оно работать не будет... Уф...
Сделал некоторые выводы. ME трогать не буду - я его обновил ранее до актуальной версии (т.е. перезаливать в SPI ничего не буду). Поищу из своих старых модов что-то, обновлю то что уже есть. Пока так. Дальше посмотрим. Может что-то еще подскажите, по ходу.

Тут ещё есть нюанс, на некоторые материнках (допустим, GA-H81-S2PV, MSI Z170-A) регион ME "из коробки" доступен для записи (алло, гигабайт, вы там о безопаности что-то слышали?), поэтому обновив ME сперва, а затем прошив поверх прошивку, в которой более старая ME, можно получить не то, что планировалось. Поэтому я и рекомендую обновлять ME в самом конце.

dart_raiden
Будьте внимательнее - нет более свежей версии ME, подходящей для его ноутбука.

Подскажите можно ли добавить больше множителей к ram разделу uefi материнки asrock 970m pro3? Сейчас максимум это 1600 мгц

И что, работает?

kolanus28
Думаю, что да. Тем более что там уже есть частоты 800, 1066, 1333, 1600, 1866, 2133, 2400 MHz. Только где найти человека, заинтересованного в создании требуемого Вам мода?

Подскажи какой софт нужен, сам запилю. И может сразу программатор заказать с алика?

kolanus28
Нужно умение дисассемблирования.
