1) - Разъем для подключения Флоппи-дисковода. Максимальная нагрузка на контакты - 2А. Суммарная мощность - 34 Вт
2) - Разъем "Molex" для подключения старых HDD CD\DVD приводов периферии. Нагрузка на контакты - 11А, мощность - до 187 Вт на разъем
3) - Разъем для подключения устройств с интерфейсом "SATA". На каждый провод выделено по три контакта в разъеме. Нагрузочные характеристики соответствуют разъему "Molex"
4,5) - Разъем 6+2pin (8pin с отсоединяемыми 2pin для совместимости с разъемом 6pin) и 6pin для подключения питания видеокарт. Совместим с видеокартами имеющими 8pin питание и 6pin - (два контакта не задействуются). Мощность нагрузки от 75 Вт до 280 ватт (6pin) или от 150 до 430 ватт (8pin) в зависимости от примененных контактов - подробнее: по этой ссылке
6,7) - Разъем 8pin или разделяемый 8pin (4+4pin) для питания процессора. Нагрузка от 192 Вт до 288 Вт для 4pin.
8) - 24-контактный основной разъём для подачи напряжения на материнскую плату. Может иметь отсоединяющиеся 4pin (20+4pin) для совместимости со старыми материнскими платами. Максимальная суммарная нагрузка на разъем от 373 Вт до 684 Вт в зависимости от примененных контактов.
Напряжения и допустимые отклонения, размах пульсаций:


Технологии и защиты в блоках питания:
OCP - Защита от перегрузок по току
OTP - Защита от перегрева
SCP - Защита от короткого замыкания
OVP - Защита от повышения напряжения
OPP/OLP - Защита от перегрузки силами микроконтроллера PWM
UVP - Защита от понижения напряжения
SIP - Защита от бросков напряжения\тока
NLP – Возможность работы с нулевой нагрузкой

1. Снижение КПД на низких нагрузках (режим рабочего стола Windows, офисной нагрузки, интернет-серфинга и т.д.).
Вот у меня специально нарисовано сравнение типовой зависимости КПД для БП с мощностями 750W и 1000W и сертификатом 80+ Gold: График!
Для информации: система с i7-3770K с разгоном до 4.6 ГГц и Radeon HD6950 без разгона + 4x4 Гб памяти + 4 дисковых устройства, запитанная от Seasonic SS-760XP2, потребляет под LinX + Furmark (1920x1080 burn-in) 1.6A из розетки, т.е. около 350 Вт (собственное измерение с помощью токовых клещей). С учетом КПД (это "платиновый" БП) нагрузка на него самого при этом около 320 Вт. Поскольку LinX + Furmark - это практически максимально возможная программным способом нагрузка, такая система с этим БП будет в режиме низких нагрузок, в общем-то, всегда.

2. В более мощные БП часто приходится ставить более высокооборотные вентиляторы, чтобы хватало охлаждения на полной нагрузке (все-таки качественные БП рассчитывают на использование и при 100% паспортной нагрузки). Это сказывается на уровне шума и в простое.
3. На более мощных БП - более высокий порог срабатывания защиты от КЗ. Соответственно если какое-то комплектующее ушло в КЗ, на менее мощном БП выше вероятность, что он успеет его спасти, вовремя отключившись
4. При включении БП с APFC происходит зарядка входного конденсатора. Это сопровождается кратковременным резким всплеском потребления тока из розетки, порядка десятков ампер (inrush current). У кого электросеть на это не рассчитана, может легко выбить пробки/автоматы. Причем этим можно подложить свинью не только себе, но и соседям. Чем мощнее БП, тем больше емкость входного конденсатора (одного или нескольких параллельно соединенных) и тем больше inrush current.

Вендор (англ. vendor) - продавец товаров, владелец торговой марки, несущий гарантийные обязательства по проданным товарам. Может не иметь собственного производства, а продавать под своей торговой маркой продукцию, реально произведенную другой компанией (оригинальным производителем, OEM - см. ниже).
Вторичка (вторичный контур БП), она же низковольтная (НВ) часть - часть схемотехники БП, находящаяся после трансформатора (трансформаторов) и генерирующая выходные линии постоянного тока с их стабилизацией и подавлением пульсаций напряжений.
Групповая стабилизация (напряжений) - схема стабилизации выходных напряжений, при которой +12В и +5В стабилизируются с помощью обмоток одного дросселя (ДГС - дросселя групповой стабилизации). Напряжение +3.3В чаще всего стабилизируется отдельно. Самый дешевый способ, но в то же время дающий, как правило, самый большой разброс напряжений при изменении нагрузок в рамках паспортной мощности БП из-за зависимости одной линии от нагрузки на другую.
Двойной стресс-тест - одновременная максимальная программная нагрузка на процессор и видеокарту, например, с помощью запуска LinX + Furmark вместе.
Дежурка - линия питания +5VSB (+5V standby), от которой производится питание системы в режиме сна (либо выключенной, но подключенной к сети, системы). А также модуль на печатной плате БП, который генерирует эту линию.
КЗ, или просто "коза" - короткое замыкание.
Монорельс - единая линия +12В, без разделения на несколько виртуальных (или, очень редко, реальных) линий. Подробнее о разделении на виртуальные линии читайте здесь.
Первичка (первичный контур БП), она же высоковольтная (ВВ) часть - часть схемотехники БП, находящаяся до трансформатора (трансформаторов) и преобразовывающая входное напряжение переменного тока к удобному для трансформации виду.
Раздельная стабилизация (напряжений) - схема стабилизации выходных напряжений, при которой каждое из напряжений +12В / +5В / +3.3В стабилизируется через собственный дроссель. Качество стабилизации значительно выше, чем у групповой стабилизации, но дороже. Схема стабилизации напряжений с помощью DC-DC преобразователей (см. ниже) для линий +5В и +3.3В является частным случаем раздельной стабилизации и является, как правило, еще более эффективной, чем обычная раздельная стабилизация со схемой на магнитных усилителях, но (как правило) еще дороже.
Супервайзер, супервизор (англ. supervisor) - контроллер, реализующий защиты БП от разнообразных нештатных ситуаций (КЗ, перегрузка выходных линий по току, общая перегрузка БП, выход напряжений постоянного тока за определенные пределы вверх/вниз, перегрев).
ШИМ (англ. PWM) - широтно-импульсная модуляция.
DC-DC преобразователь (DC - direct current, постоянный ток) - электронный компонент, аналогичный трансформатору для переменного тока (AC - alternating current), но производящий те же действия с постоянным током (понижение/повышение напряжения и обратно пропорциональное повышение/понижение тока, за вычетом потерь при преобразовании). В БП обычно используются DC-DC преобразователи buck-типа (понижающие) с 12В на 5В и на 3.3В. Регуляторы напряжения (VRM) материнских плат и видеокарт также включают систему DC-DC преобразователей, понижающих 12В от БП до напряжения ядра, памяти, чипсета и т.д.
EMI-фильтр - входной фильтр БП, является частью первички. Также фильтрует помехи, передаваемые в сеть самим БП.
ESR - Equivalent Series Resistance, характеристика конденсатора - сопротивление резистора, эквивалентного данному конденсатору при работе на определенной частоте. Для БП необходимо использовать конденсаторы с низким ESR (в описании конденсаторов должно быть "Low ESR"). При износе электролитических конденсаторов их ESR значительно повышается.
Inrush current - пусковой ток БП или другого оборудования при включении с обесточенного состояния, потребляемый из розетки. У БП обусловлен зарядкой входного конденсатора и может достигать значительных величин (несколько десятков ампер), но время его действия - порядка микросекунд.
LLC-преобразователь - резонансный преобразователь напряжения, построенный вокруг двух дросселей (двух L) и одного конденсатора (одного С). Является частью первички качественных современных БП (стоимость БП с LLC-преобразователем обычно начинается от $75-80).
NTC-термистор (NTC - negative temperature coefficient) - электронный компонент, терморезистор, имеющий отрицательный ТКС (температурный коэффициент сопротивления), т.е. при росте температуры его сопротивление падает. Применяется в схемах ограничения пускового тока (inrush current) или как датчик температуры.
OEM - Original Equipment Manufacturer, реальный производитель оборудования (часто по заказу владельца бренда, не имеющего собственного производства).
PFC - схема корректора коэффициента мощности (является частью первички). Может быть пассивной (Passive PFC, PPFC) или активной (Active PFC, APFC). Более подробно о том, как работает, читайте здесь - https://3dnews.ru/911366
RDS, или обычно RDS(on) - Resistance of Drain to Source On, характеристика полевого транзистора или мосфета - сопротивление перехода исток-сток в открытом состоянии. Чем ниже RDS(on) используемых в БП мосфетов, тем, как правило, выше КПД блока.

Вопрос: Как узнать, какой блок питания тише в работе?
Ответ: ...ответ на этот вопрос...

Вопрос: Как узнать, кто является производителем (OEM) данного БП?
Ответ: ...ответ на этот вопрос...

Вопрос: Какой БП гарантированно не будет пищать, свистеть и вообще издавать посторонние звуки, кроме обычного шума вентилятора? Чем вообще опасно данное явление?
Ответ:...ответ на этот вопрос... (#24 в списке)

Вопрос: Можно ли кабели от одного модульного БП (т.е. с отсоединяемыми кабелями) использовать для другого модульного БП
Ответ:...ответ на этот вопрос... (#25 в списке)

Вопрос: Как мне ставить свой БП - вентилятором вверх или вниз?
Ответ:...ответ на этот вопрос... (#26 в списке)

Вопрос: Как мне подключить свою видеокарту с 2 разъемами доп. питания - одним или двумя кабелями?
Ответ:...ответ на этот вопрос... (#27 в списке)

Вопрос: Можно ли покупать б.у. блок питания
Ответ:...ответ на этот вопрос...

Вопрос: Можно ли доверять софтовым показаниям о напряжений БП

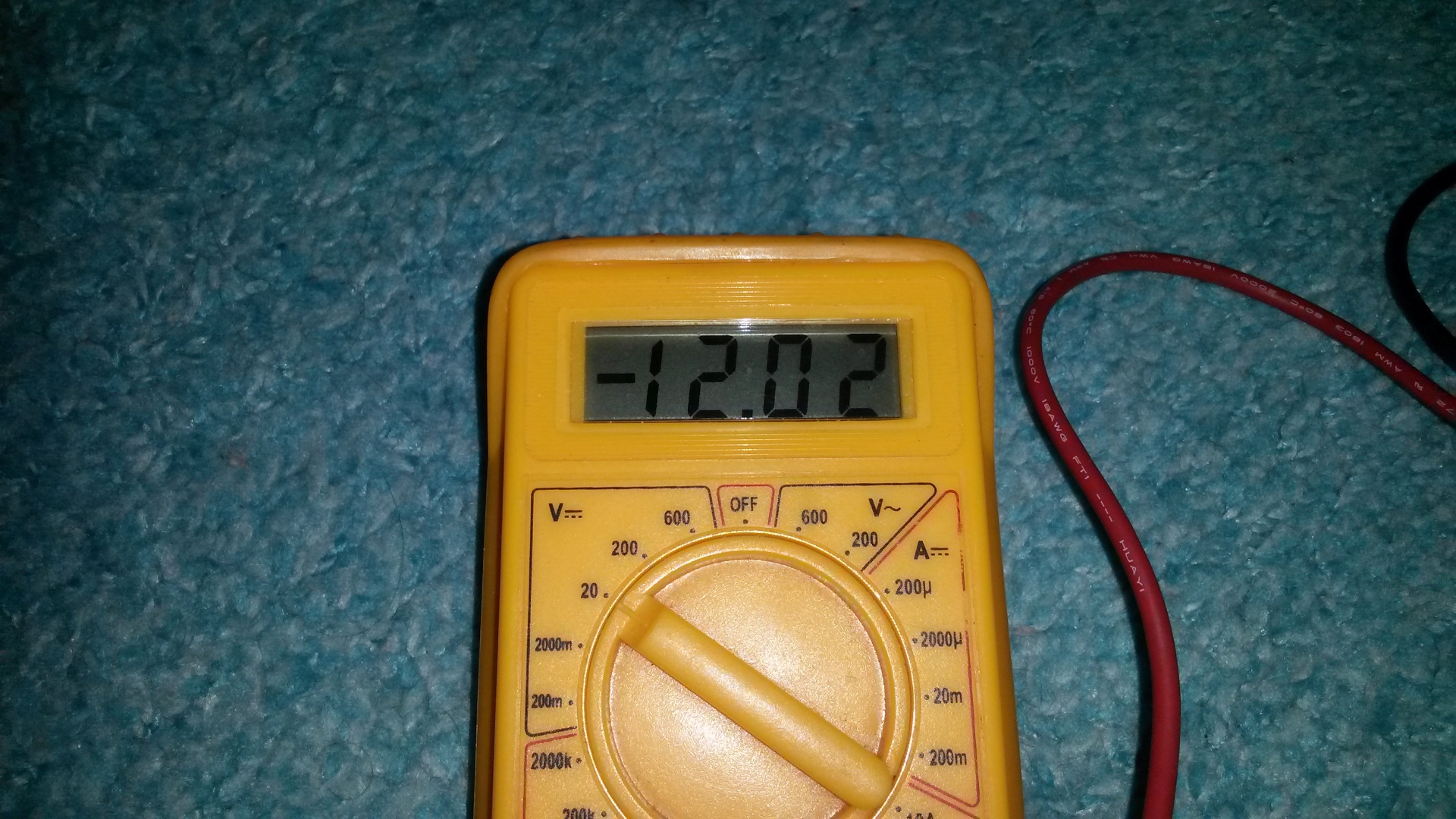

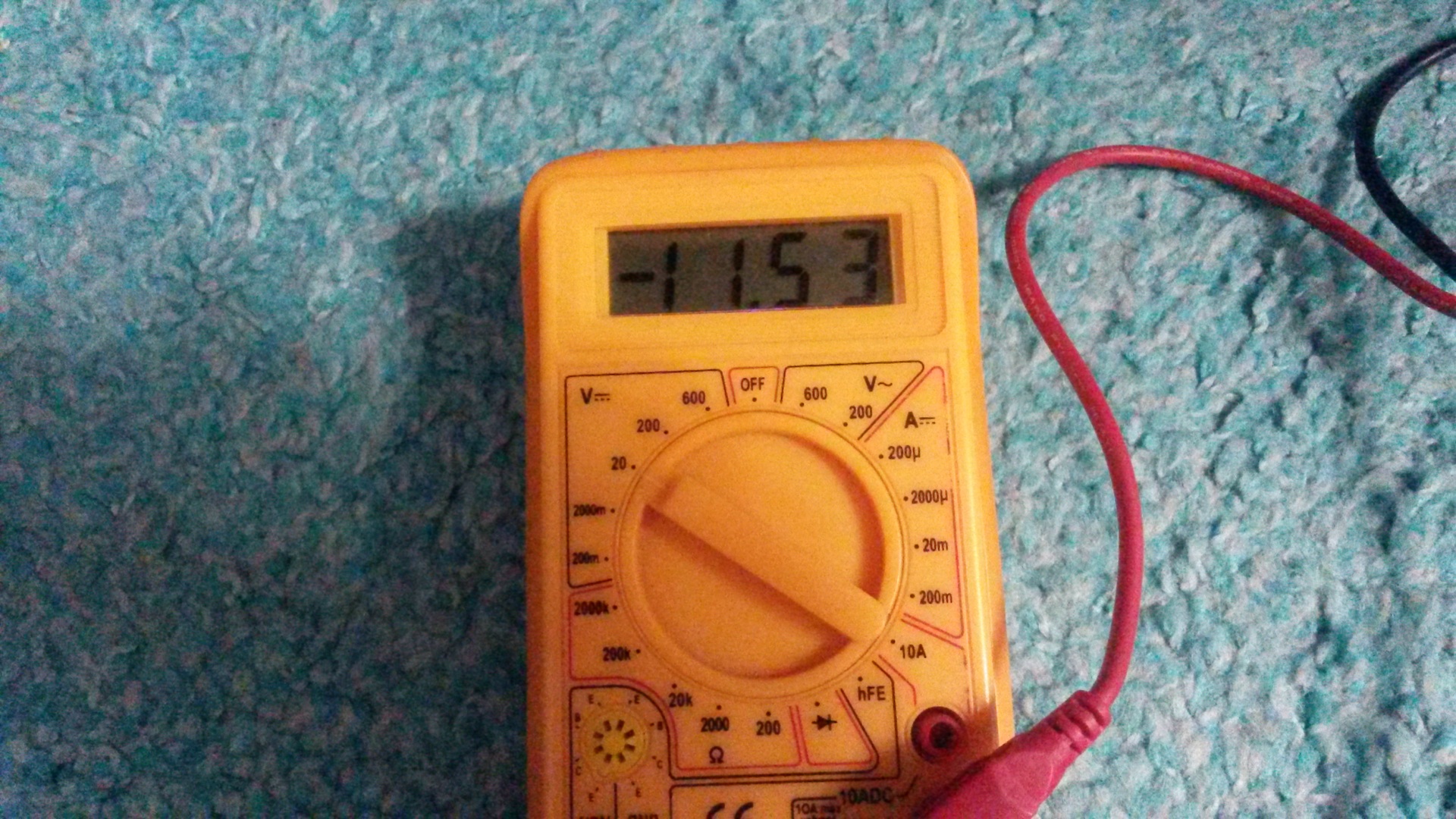

Ответ:Нет! Только измерительному оборудованию (например, мультиметру) или цифровым интерфейсам БП, если такие имеются
