Тема для выбора и обсуждения источников бесперебойного питания - ИБП (Uninterruptible Power Supply - UPS).

Важно:
Прежде, чем задать вопрос, читаем F.A.Q.!

Также воспользуйтесь поиском по теме и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц - возможно, ответ на ваш вопрос уже есть в F.A.Q., в теме или в материалах по ссылкам из первого сообщения.

При формулировании вопроса о выборе ИБП:
1. Укажите назначение ИБП (просто дать корректно завершить работу / дать поработать какое-то время / исправить некондиционное сетевое напряжение без перехода на АКБ (режим генератора/стабилизации) / другое).
2. Заполните профиль или укажите защищаемое оборудование (особенно тип, мощность или марку БП).
3. Укажите качество электроснабжения (завышенное/заниженное напряжение в сети, часто/редко пропадает, надолго/кратковременно и т. д.)
4. Укажите дополнительные пожелания (возможность управления ПК, защита телефонной линии/сети, тип и число розеток и т. п.)
5. Предоставьте список магазинов, где будете покупать, и предполагаемый список моделей в них.
6. Озвучьте бюджет (верхнюю границу стоимости).

Список полезных тем:
Статистика по UPS - статистика использования, отзывы о работе и совместимости с различными типами БП.
Доработка ИБП - доработка ИБП своими силами (замена вентиляторов, увеличение мощности ИБП и т. д.)
ИБП (UPS). Решение проблем и вопросы по эксплуатации источников бесперебойного питания - вопросы по эксплуатации (калибровка, настройка, выбор и замена АКБ и т. д.)

Конфигураторы (годятся только для очень прикидочных расчетов. Для более точных - используйте калькуляторы из F.A.Q.):
Утилита выбора ИБП от APC (by Schneider Electric)
UPS Selector от Eaton
Конфигуратор ИБП от Eaton

В связи с повальным ухудшением качества новых ИБП и тотальным засилием одних и тех же китайских клонов под различными брендами и нежеланием платить за хорошие новые ИБП рекомендуется рассмотреть вопрос покупки брендового б/у ИБП известных фирм (APC, Eaton и т. д.)
Как проверить б/у ИБП
Без нагрузки:
1. Подключаем к сети и включаем; обычно ИБП должен пройти проверку АКБ и инвертора и перейти на сеть (не у всех).
2. Выполняем self-test (самопроверка; есть не у всех моделей); для этого нажимаем и удерживаем кнопку "включение" при уже включенном ИБП - проверка обычно немного обширней, чем п. 1
3. Выдергиваем провод питания ИБП; ИБП должен перейти на работу от АКБ. Можно изобразить "неконтакт" (подергать провод питания несколько раз, отключив/включив таким образом сетевое питание); ИБП должен корректно отрабатывать пропадания.
4. Проверяем "холодный старт" ИБП (включение ИБП без сети, от АКБ); для этого надо нажать и удерживать кнопку "включение" при отключенном от сети ИБП (есть не у всех моделей).
5. Проверяем связь с ПК (сам ПК при этом совершенно необязательно запитывать от этого ИБП; достаточно интерфейсного кабеля).
6. Проверяем правильное завершение работы ПК по команде от ИБП (разряжаем до порога отключения и смотрим).
7. Желательно также проверить выходное напряжение ИБП при его работе от АКБ (но это если скилл имеется и навыки обращения с вольтметром).

Для проверки АКБ:
1. Смотрим дату выпуска АКБ или хотя бы дату отлива корпуса АКБ (гуглить в интернете по каждому конкретному производителю).
2. Смотрим, насколько показания индикаторов/софтины отличаются от предполагаемой нагрузки (лучше лампа или что-то, мощность чего можно оценить).
3. Желательно проверить, насколько падает показание остатка АКБ со временем по мощности и емкости АКБ. Считаем приближенно так - суммируем емкость всех АКБ в ИБП, умножаем ее на напряжение одной батареи (обычно это 12В, но бывают и другие варианты, типа 6+6В и т. п.), полученное значение делим на 3. Это будут суммарные Вт*ч, которые надо разделить на мощность нагрузки, чтобы получить время работы в часах, для минут результат умножьте на 60. Пример: в ИБП 2 АКБ по 7Ач на 12В каждая, получаем (7+7)*12/3=56Вт*ч. При мощности нагрузки в 200Вт батарей хватит условно на 0,28ч или 17 минут. Соответственно за половину этого времени индикация должна показать половину заряда, то есть хотя бы примерно соответствовать. Это всё для новых АКБ, старые могут быть в 2-3 раза хуже и резко скинуть заряд, плюс правильность индикации зависит о своевременности и правильности проведения калибровки ИБП.
Немного о связке ИБП+БП с APFC.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


ursus - запрет на сообщения перманентно.


Последний раз редактировалось Хитрый John 21.12.2017 20:33, всего редактировалось 19 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 29.05.2013
Насколько стремно брать Б/У APC? хочу взять парочку ИБП APC Smart-UPS 1000VA USB (SUA1000I). Цены на новые просто зашкаливают.
Боюсь что Б/У может и технике навредить если не исправен? Как его проверять так что бы на 100% быть уверенным или только через сервис центр?

Батареи я поменяю если что это это ерунда.




Member
Статус: Не в сети
Регистрация: 18.05.2005
Откуда: Moscow
Фото: 9
Lamobot

Нагрузку известной мощности подключите (лампы накаливания, например) и засеките время работы от батарей, которое сравните с паспортным.


Adrastus

Проверка ёмкости аккумуляторов обычная - подключаете нагрузку и засекаете время.
Остальной функционал - цепляете шнурком к компьютеру и через PowerChute проверяете шатдаун по исчезновению питания и проверить прохождение остальных тестов.

_________________
Если в глазах собеседника застыл интерес, значит, он перестал вас понимать.




Junior
Статус: Не в сети
Регистрация: 20.05.2013
Откуда: МСК
Добрый день. Пожалуйста, посоветуйте ибп, чтоб запитать на 6 часов сервер с блоком питания 550вт. Потребление считаем максимальным. Дизель ставить не вариант. Вокруг обычные бытовые розетки, третий фазы нет.




Member
Статус: Не в сети
Регистрация: 21.10.2011
Откуда: Moscow
kondrash055 писал(а):
Добрый день. Пожалуйста, посоветуйте ибп, чтоб запитать на 6 часов сервер с блоком питания 550вт. Потребление считаем максимальным. Дизель ставить не вариант. Вокруг обычные бытовые розетки, третий фазы нет.

Цену представляете на подобный ИБП, вернее даже больше на комплект (с учетом внешних дополнительных аккумуляторных модулей)? Ну на вскидку, возьмем к примеру стоечные APC SMX750I (или APC SMX1000I) и к ним 5-ть внешних батарейных блоков SMX48RMBP2U - будет держать в районе 6 часов с максимальным потреблением (хотя потребление должно быть в реале меньше). Подобные конфигурации (из подешевле), хотя бы на примере того же Ippon Smart Winner (NEW) не привожу, по причине ихних же расчетов, которые в любом случаи будут значительно меньше по необходимой вам времени автономной работы.




Junior
Статус: Не в сети
Регистрация: 24.04.2015
Вообщем приобрел я сей девайс

freiheit303 писал(а):
ИБП FSP VESTA - 1000 LCD - 4 690 рублей
http://www.dns-shop.ru/catalog/i148049/ ... cd#opinion


Поскольку немного далек от всех этих переменных напряжений.. Посему прошу подсказать мне все ли правильно работает.

Привожу скрины с ПО.

В обычное время наблюдается такая картина

скрин
Вложение:
Normal.PNG [ 43.81 КБ | Просмотров: 2020 ]


Вот графики входного и выходного напряжений за период порядка 8 часов

скрин
Вложение:
Input.PNG [ 38.51 КБ | Просмотров: 2020 ]
Вложение:
Output.PNG [ 49.62 КБ | Просмотров: 2020 ]

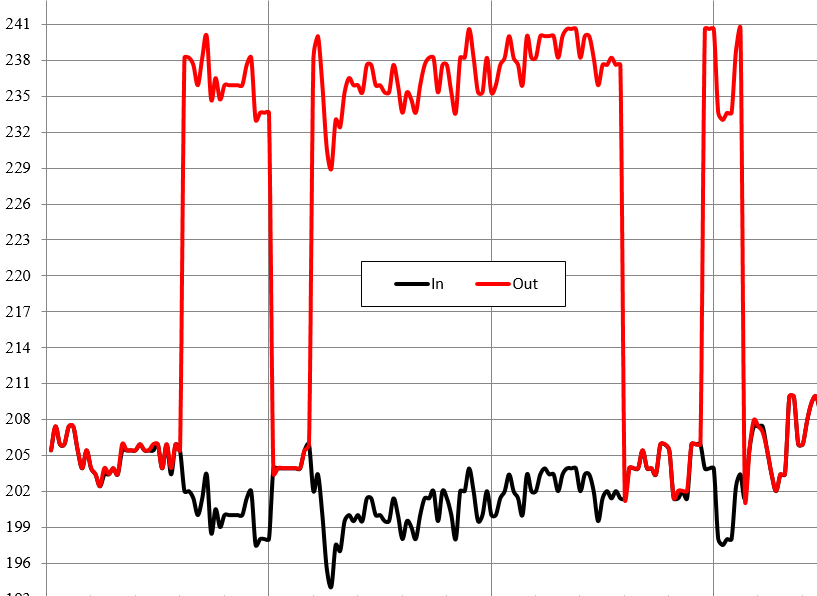

Немного поковырялся и объединил выдернутые данные в один график средствами MS Excel

скрин
Вложение:
UPS.PNG [ 50.37 КБ | Просмотров: 2020 ]



Правильно ли я понимаю что в девайсе размешен микроконтроллер, который отслеживает текущее значение входящего напряжения и когда оно падает ниже некоторой границы(я так понял порядка 202 вольт), коммутирует твердотельные реле(или как их там) и включают в схему аккумуляторы и поднимает выходное напряжение до 240 вольт?

Нормально ли 240 Вольт для ПК? Насколько долго допустимо ИБП работать в таком режиме?
И можно ли подключать к ИБП аккустическую систему 5.1? А то проходной разетки в ИБП не имеется...

P.S. Сейчас час ночи и напряжение входное стабилизировалось на отметке 218 вольт...

Посмотрел еще раз на объединенный график - я так понимаю при переключении режима работы с повышением выходного напряжения Vвых = Vвх + 35В...


Вложения:
UpVoltage.PNG [ 43.94 КБ | Просмотров: 2020 ]


Member
Статус: Не в сети
Регистрация: 20.08.2007
Если не ошибаюсь то стандартом вот уже как 10 лет считается 230в +-10%, тоесть 207-253в для оборудования норма, плюс все что ниже 207 тоже не критичнно, обычно порог ощутимо ниже, гдето в районе 180в, для бп компа вообще 140в.
Колонки можно подключать если они питаются от импульсного блока питания, если не знаете какой там блока питания то лучше не рисковать, иначе при переходе на батарею будет бобо ( данный совет не относится к ибп с синусом на выходе).




Member
Статус: Не в сети
Регистрация: 03.03.2014
Worms
ну в розетках как было 220 так и есть (в солнечные дни :) )

Вот насчет 220, вчера заметил что sua1000i включил AVR Boost, пошел глянул (у меня на счетчике вольтметр висит) там 217, с чего это он мог включиться вдруг (пока вернулся он уже выключил), скачек? просто раньше не разу не было




Junior
Статус: Не в сети
Регистрация: 24.04.2015
Worms писал(а):
Колонки можно подключать если они питаются от импульсного блока питания, если не знаете какой там блока питания то лучше не рисковать, иначе при переходе на батарею будет бобо


Да кто б понимал еще в этом...

Подле входного кабеля надпись

220-240V~
50/60Hz
260mA

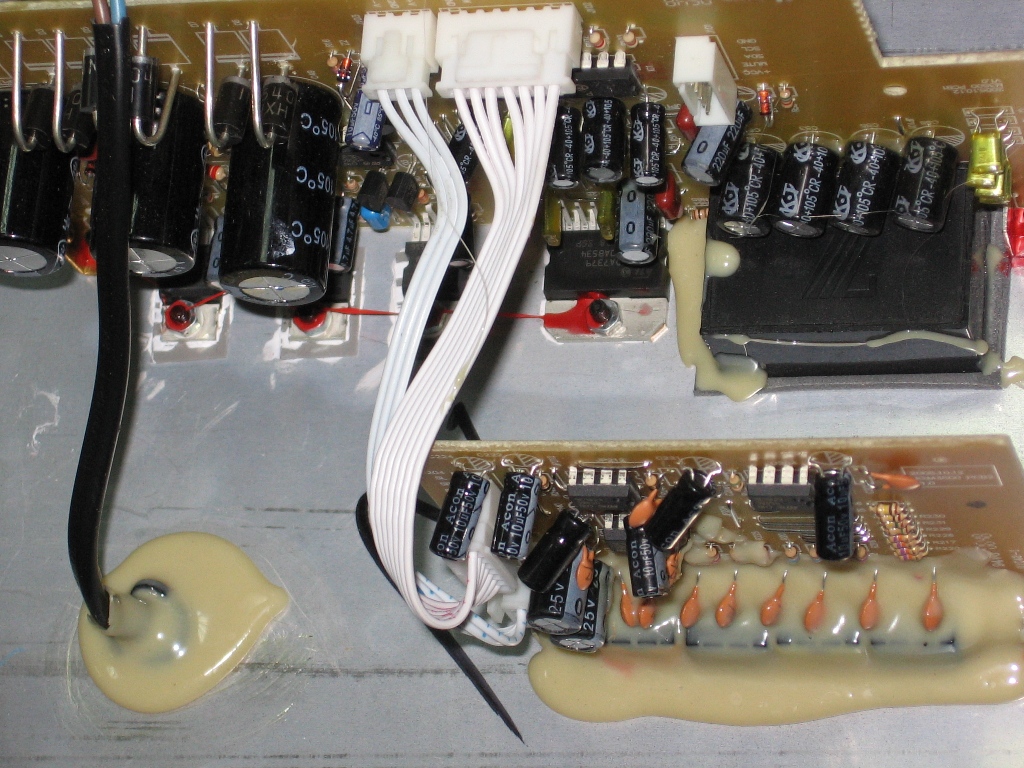

Выглядит это дело так примерно

Вложение:
1.jpg [ 465.35 КБ | Просмотров: 1952 ]
Вложение:
2.jpg [ 423.68 КБ | Просмотров: 1952 ]


P.S. А что есть бобо? БП колонок погибнет?




Advanced member
Статус: Не в сети
Регистрация: 27.01.2003
Откуда: Кунгур
Фото: 47

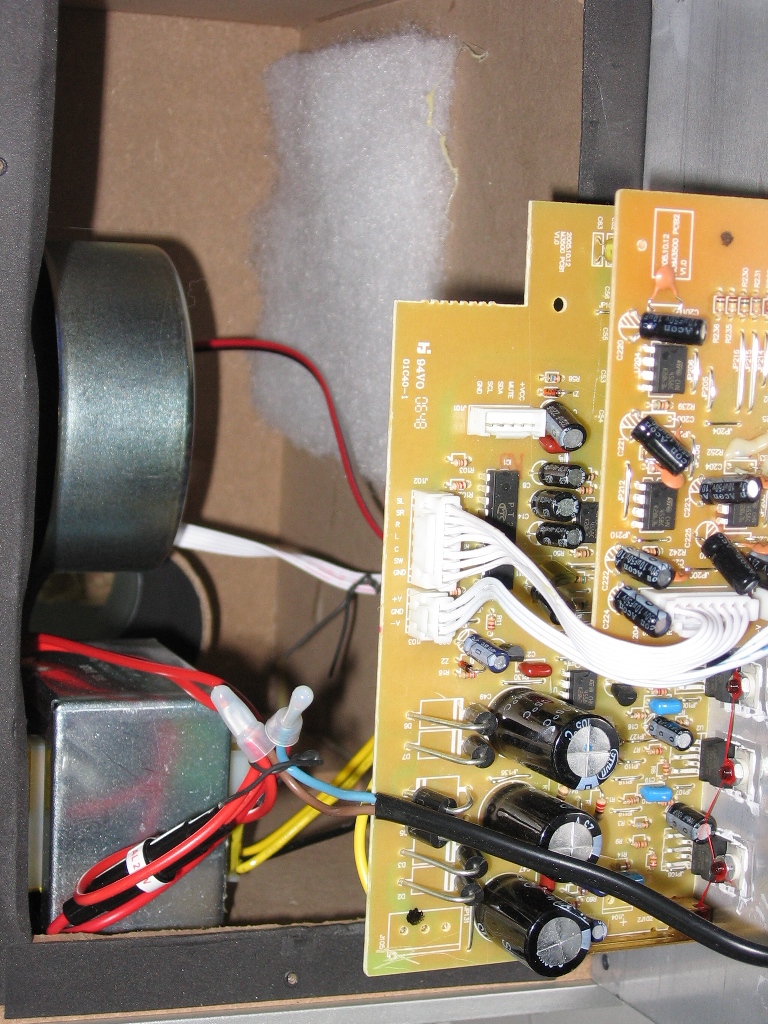

freiheit303 На первой фотке под динамиком обычный транс. Сути не меняет - т .к. ваш ИБП с синусом на выходе, то цеплять можно любую нагрузку. Другой вопрос - зачем?




Member
Статус: Не в сети
Регистрация: 21.10.2011
Откуда: Moscow
Хитрый John™ [USSR] писал(а):
Сути не меняет - т .к. ваш ИБП с синусом на выходе, то цеплять можно любую нагрузку.

Какой же у данного ИБП синус? - аппроксимация (от батареек) :-) DNS в описании ошибся.




Advanced member
Статус: Не в сети
Регистрация: 27.01.2003
Откуда: Кунгур
Фото: 47
Schumacher писал(а):
Какой же у данного ИБП синус? - аппроксимация (от батареек). DNS в описании ошибся.
Потому люди что упорно дают ссылки на описания от магазинов, а не производителя, как надо бы. Раз ступенька - тем более незачем колонки к этому ИБП подцеплять.


Последний раз редактировалось Хитрый John 07.05.2015 15:57, всего редактировалось 1 раз.



Junior
Статус: Не в сети
Регистрация: 24.04.2015
Хитрый John™ [USSR] писал(а):
freiheit303 На первой фотке под динамиком обычный транс. Сути не меняет - т .к. ваш ИБП с синусом на выходе, то цеплять можно любую нагрузку. Другой вопрос - зачем?

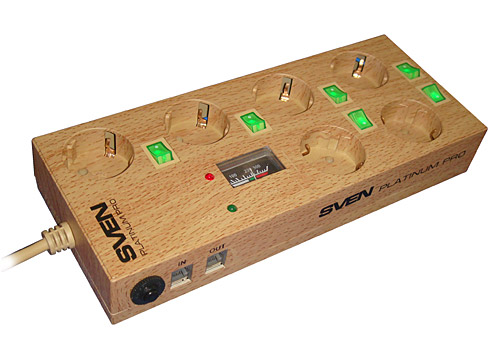

Да розетка просто только одна, а в ИБП нет bypass выхода, чтоб туда Акустику ткнуть.. Ну да ладно воткнул в разетку SVEN-овский сетевой фильтр такой

Вложение:
3.jpg [ 42.46 КБ | Просмотров: 2201 ]


А в него уже колонки и ИБП. Так же можно наверное?

Ну и кончено нет на этом "дешевом" ИБП чистого синуса)


О и раз уж вы появились тут, уважаемые мозги форумные, по графикам что можете сказать? Все правильно работает?

Добавлено спустя 7 минут 13 секунд:
Хитрый John™ [USSR] писал(а):
Потому люди что упорно дают ссылки на описания от магазинов, а не производителя, как надо бы.


Я прошу прощения что не дал ссылку правильно, я просто чуть раньше просил помочь выбрать и там приводил ссылки с ценниками в магазинах. А в том посте уже просто ссылку на ссылку указал)

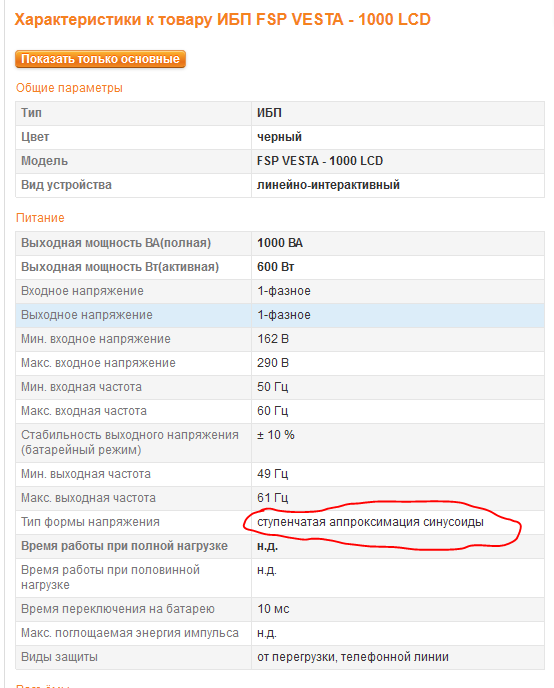

Но в то же время не понял где вы в описании от магазина про синус нашли.

Вложение:
4.PNG [ 33.66 КБ | Просмотров: 2196 ]




Member
Статус: Не в сети
Регистрация: 21.10.2011
Откуда: Moscow
freiheit303 писал(а):
Ну да ладно воткнул в розетку SVEN-овский сетевой фильтр, а в него уже колонки и ИБП. Так же можно наверное?

Можно.
Цитата:
по графикам что можете сказать? Все правильно работает?

Все правильно. Данный ИБП спроектирован на выходное напряжение ~220 V и соответственно на выходе будет выдавать норму в погрешности +/- 10% (198-242 V). Стабилизатор конечно будет пытаться скорректировать напряжение, но не забывайте что это недорогой ИБП. В любом случаи, если напряжение на выходе выйдет за данную норму, то ИБП переключит уже на батарею. Да и графики, цифры - это все приближенные значения (просто, чтоб понять суть происходящего), тут уже неоднократно про это говорилось, хотите точности - меряйте соответствующими приборами.




Member
Статус: Не в сети
Регистрация: 03.03.2014
Schumacher
Подскажите еще пожалуйста по этому AVR Boost у SUA1000i. Вот например AVR Boost включился и у меня там показало:
Line Voltage 214.5 VAC
Output Voltage 246.2 VAC
Output Frequency 50.0 Hz

246.2 не многовато ли для ПК? В настройках 230 стоит (гуглил и там тоже самое у людей при 230 выдает такое напряжение).




Member
Статус: Не в сети
Регистрация: 08.02.2012
Откуда: Алтай, Бийск
Фото: 15
Guilliman это реальное напряжение замеренное вольтметром , или показания ПО UPS ?

_________________
чем умнее ИИ, тем глупее человек




Member
Статус: Не в сети
Регистрация: 03.03.2014
Яков показания упс-а, которые он выдает когда заходишь на страничку.




Member
Статус: Не в сети
Регистрация: 08.02.2012
Откуда: Алтай, Бийск
Фото: 15
Guilliman программные показания могут быть некорректными , если есть сомнения что UPS выдает завышенные напряжения - померьте вольтметром !

_________________
чем умнее ИИ, тем глупее человек




Member
Статус: Не в сети
Регистрация: 21.10.2011
Откуда: Moscow
Guilliman писал(а):
246.2 не многовато ли для ПК? В настройках 230 стоит (гуглил и там тоже самое у людей при 230 выдает такое напряжение).

Нормально, при 230 В пороги будут 207-253 В, что в свою очередь соответствует норме +/- 10%. Вы не забывайте, что большинство импортной техники (с евровилкой) рассчитано на стандарт напряжения ~230 V +/- 10%. А импульсные БП, которые в частности стоят в ПК и того до 270 В могут вполне нормально функционировать, из расчета что в некоторых странах используется стандарт напряжения ~240 V +/- 10% (216-264 В).




Member
Статус: Не в сети
Регистрация: 03.03.2014
Schumacher
Выбираю кабель для упс-а хороший, вот 2 таких варианта
http://can.ua/gembird-pc-189-06/p13648/
или
http://rozetka.com.ua/gemix_gc_1109/p2098337/
какой получше?




Member
Статус: Не в сети
Регистрация: 21.10.2011
Откуда: Moscow
Guilliman писал(а):
какой получше?

Да фиг его знает, какое у них качество - оба Китай :-) (бывает, что не качественные оплетки кабеля или материалы коннекторов, а какой-то галимый пластик, в соединениях болтаются). Да и на сечение не в последнюю очередь надо смотреть - в идеале хорошо бы не менее 1 mm², у того же Gemix вообще - 0,5 mm² (по картинке 5-ти метрового кабеля).

Я обычно покупал из тех же серверных кабелей - IBM, HP, SuperMicro (по приемлемым ценам разумеется), из более доступных HAMA делает неплохие кабели.
